Características técnicas
Intensidade de corrente
-
Corrente nominal20 A
-
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-215 kA
-
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-110 kA
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-230 kA
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-215 kA
-
Corrente nominal a -25 °C24,78 A
-
Corrente nominal a -20 °C24,38 A
-
Corrente nominal a -15 °C23,98 A
-
Corrente nominal a -10 °C23,57 A
-
Corrente nominal a -5 °C23,16 A
-
Corrente nominal a 0 °C22,73 A
-
Corrente nominal a 5 °C22,30 A
-
Corrente nominal a 10 °C21,86 A
-
Corrente nominal a 15 °C21,41 A
-
Corrente nominal a 20 °C20,95 A
-
Corrente nominal a 25 °C20,48 A
-
Corrente nominal a 30 °C20 A
-
Corrente nominal a 35 °C19,48 A
-
Corrente nominal a 40 °C18,94 A
-
Corrente nominal a 45 °C18,39 A
-
Corrente nominal a 50 °C17,81 A
-
Corrente nominal a 55 °C17,22 A
-
Corrente nominal a 60 °C16,61 A
-
Corrente nominal a 65 °C15,98 A
-
Corrente nominal a 70 °C15,32 A
Arquitetura
-
N.º de polos3P
-
CurvaC
Capacidade
-
Número de módulos3
Principais atributos elétricos
-
Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-110 kA
Instalação / montagem
-
Binário nominal de aperto do terminal superior2,80 - 2,80 Nm
-
Binário nominal de aperto do terminal inferior2,80 - 2,80 Nm
-
Binário de aperto nominal2,80 - 2,80 Nm
-
Tipo de ligação inferior para aparelhos modularesbiconnect
-
Tipo de conexão para produtos modularesTerminal de parafuso
-
Possibilidade de montagem a 360°Sim
Tensão
-
Tensão nominal de funcionamento Ue400 - 400 V
-
Tipo de alimentação de tensãoCA (abreviatura)
-
Tensão nominal de isolamento Ui500 V
-
Tensão nominal de resistência a impulsos Uimp6000 V
Frequência
-
Frequência50 - 60 Hz
Ligações
-
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços1 - 35 mm²
-
Secção transversal de entrada e saída com parafusos, para condutores flexíveis1 - 25 mm²
-
Secção transversal de entrada com parafusos, para condutores flexíveis1 - 25 mm²
-
Secção transversal de entrada com parafusos, para condutores maciços1 - 35 mm²
ìndice de proteção
-
Índice de proteção IPIP20
-
Distância da grelha60 mm
Condições de utilização
-
Grau de poluição de acordo com IEC60664/IEC60947-22
-
Classe de limitação da energia I²t3
-
Temperatura de funcionamento-25 - 70 °C
Potência
-
Potência total dissipada em IN8,04 W
Endurância
-
N.º de manobras elétricas em ciclos4000
-
N.º de manobras mecânicas20000
Conectividade
-
Tipo de ligaçõesTerminal de parafuso
-
Alinhamento dos bornes superiores para aparelhos modularesBornes alinhados
-
Alinhamento dos bornes inferiores para aparelhos modularesBornes alinhados
Dimensões
-
Altura83 mm
-
Largura52,50 mm
-
Profundidade70 mm
Valor ambiental
Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.
Certificações e documentos
Documentos
-
Imagem do produto
-
Product datasheet

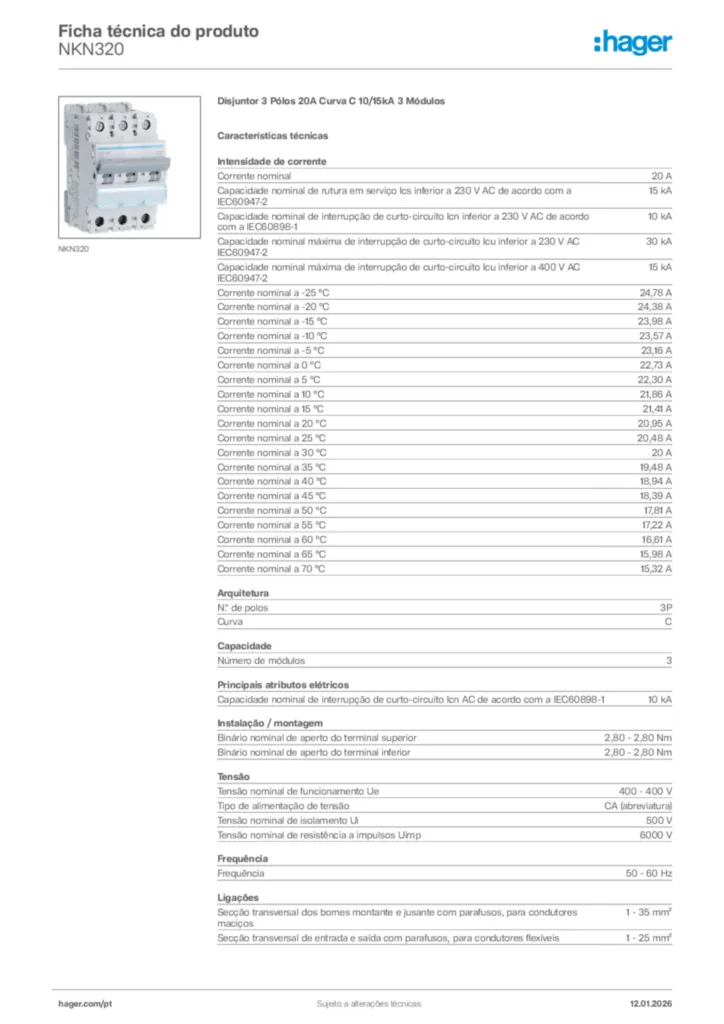

Hager Ficha técnica do produto NKN320
