Disjuntor 4P 6A Curva C 10/15kA 4M NCN406

Name: NCN406
Brand: Hager
SKU: NCN4063
Price: 165.17 EUR

Preço

165,17 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

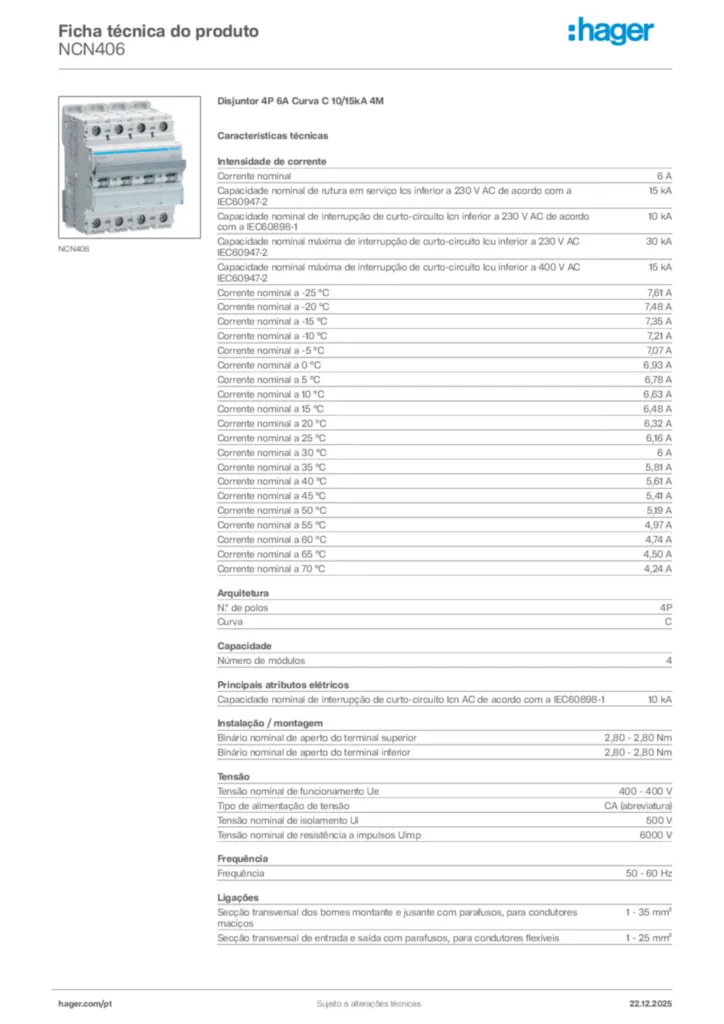

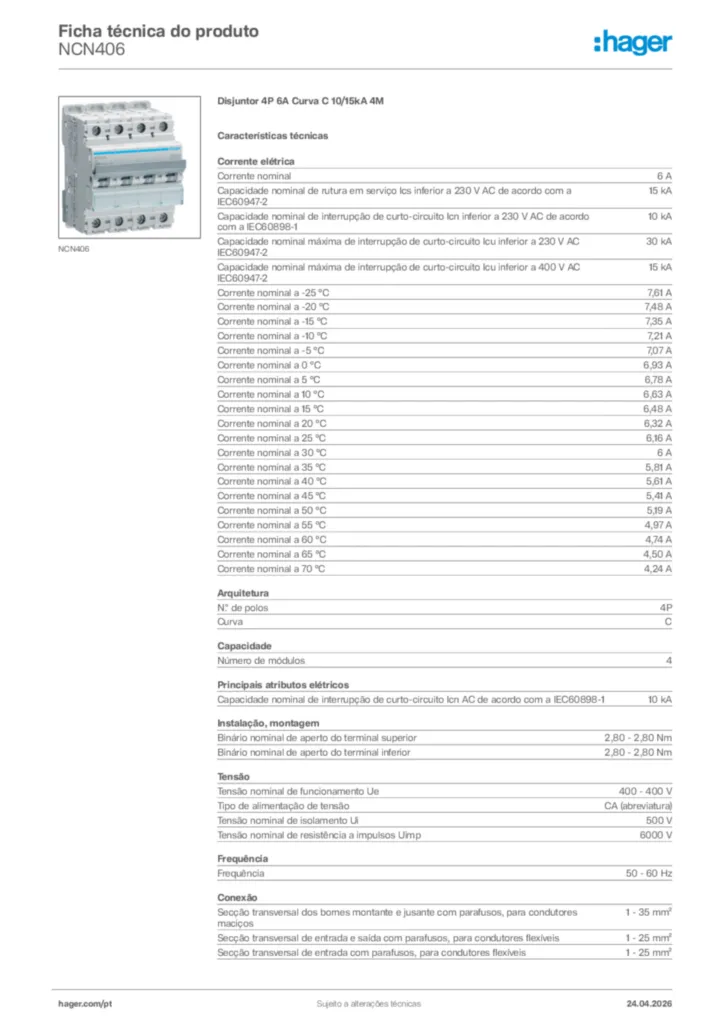

Descarregar ficha técnica

Complete seu sistema

Bloco diferencial tipo AC 6 produtos disponíveis
Barramento de fase modular 2 produtos disponíveis
Tampa/tira de proteção para barramento de fase 1 produtos disponíveis
Bloco diferencial tipo AC/A-SEL 4 produtos disponíveis
Bloco diferencial tipo A-HI 2 produtos disponíveis
Bloco de contacto auxiliar 2 produtos disponíveis

Características técnicas

Corrente nominal IN

6 A
Capacidade nominal de rutura em serviço (Ics) abaixo de 230 V CA, de acordo com a norma IEC 60947-2

15 kA
Poder de corte asignado Icn a 230V AC de acordo com IEC 60898-1

10 kA
Capacidade máxima de quebra de curto-circuito ICU AC IEC 60947-2

15 kA
Pdc limite em c.a. 400V (EN 60947-2)

15 kA
Corrente nominal a -15 °C

7,35 A
Corrente nominal a -10 °C

7,21 A
Corrente nominal a -5 °C

7,07 A
Corrente nominal a 0 ºC

6,93 A
Corrente nominal a 5 °C

6,78 A
Corrente nominal a 10 °C

6,63 A
Corrente nominal a 15 °C

6,48 A
Corrente nominal a 20 ºC

6,32 A
Corrente nominal a 25 °C

6,16 A
Corrente nominal a 30 °C

6 A
Corrente nominal a 35 °C

5,81 A
Corrente nominal a 40 ºC

5,61 A
Corrente nominal a 45 ºC

5,41 A
Corrente nominal a 50 ºC

5,19 A
Corrente nominal a 55 °C

4,97 A
Corrente nominal a 60 °C

4,74 A
Corrente nominal a 65 °C

4,50 A
Corrente nominal a 70 °C

4,24 A
Poder de corte de serviço conforme EC 947.2 50Hz

50 %
Poder de corte de serviço conforme EN60898

7,50 kA

N.º de polos

4P
Curva

C

Número de módulos

4

Capacidade nominal de interrupção de curto-circuito Icn segundo IEC 60898-1

10 kA

Binário nominal de aperto do terminal superior

2,80 - 2,80 Nm
Binário nominal de aperto do terminal inferior

2,80 - 2,80 Nm
Binário de aperto nominal

2,80 - 2,80 Nm
Tipo de ligação inferior para aparelhos modulares

biconnect
Tipo de conexão para produtos modulares

Terminal de parafuso
Possibilidade de montagem a 360°

Sim

Tensão nominal de funcionamento Ue

400 - 400 V
Tipo de alimentação de tensão

CA
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

6000 V

Frequência

50 - 60 Hz

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 35 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 35 mm²

Classe de proteção de entrada (IP)

IP20
Distância da grelha

60 mm

Grau de poluição de acordo com a IEC 60664 / IEC 60947-2

2
Classe de limitação da energia I²t

3
Temperatura de funcionamento

-25 - 70 °C

Perda de potência na entrada IN

5,44 W

Tipo de ligação

Terminal de parafuso
Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados

Altura

83 mm
Largura

70 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Em conformidade com a diretiva RoHS Sim
