Disjuntor 4 Pólos 32A Curva B 10/15kA 4 Módulos NBN432

Name: NBN432
Brand: Hager
SKU: NBN4324

EAN

3250614614200

Quantidade

3 Peças

Produtos complementares:

NQN432

Acessórios
Características técnicas
Valor ambiental
Documentos

Descarregar ficha técnica

Complete seu sistema

Bloqueio das funções de bloqueio 1 produtos disponíveis
Bloco diferencial tipo AC 4 produtos disponíveis
Bloco diferencial tipo A-HI 3 produtos disponíveis
Bloco diferencial tipo AC/A-SEL 4 produtos disponíveis
Barramento de fase modular 2 produtos disponíveis
Tampa/tira de proteção para barramento de fase 1 produtos disponíveis

Características técnicas

Corrente nominal

32 A
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

15 kA
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-1

10 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-2

30 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

15 kA
Corrente nominal a -25 °C

39,04 A
Corrente nominal a -20 °C

38,45 A
Corrente nominal a -15 °C

37,86 A
Corrente nominal a -10 °C

37,25 A
Corrente nominal a -5 °C

36,64 A
Corrente nominal a 0 °C

36,01 A
Corrente nominal a 5 °C

35,37 A
Corrente nominal a 10 °C

34,73 A
Corrente nominal a 15 °C

34,06 A
Corrente nominal a 20 °C

33,39 A
Corrente nominal a 25 °C

32,70 A
Corrente nominal a 30 °C

32 A
Corrente nominal a 35 °C

31,26 A
Corrente nominal a 40 °C

30,50 A
Corrente nominal a 45 °C

29,72 A
Corrente nominal a 50 °C

28,92 A
Corrente nominal a 55 °C

28,10 A
Corrente nominal a 60 °C

27,26 A
Corrente nominal a 65 °C

26,38 A
Corrente nominal a 70 °C

25,48 A

N.º de polos

4P
Curva

B

Número de módulos

4

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

10 kA

Binário nominal de aperto do terminal superior

2,80 - 2,80 Nm
Binário nominal de aperto do terminal inferior

2,80 - 2,80 Nm
Binário de aperto nominal

2,80 - 2,80 Nm
Tipo de ligação inferior para aparelhos modulares

biconnect
Tipo de conexão para produtos modulares

Terminal de parafuso
Possibilidade de montagem a 360°

Sim

Tensão nominal de funcionamento Ue

400 - 400 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

6000 V

Frequência

50 - 60 Hz

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 35 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 35 mm²

Índice de proteção IP

IP20
Distância da grelha

60 mm

Grau de poluição de acordo com IEC60664/IEC60947-2

2
Classe de limitação da energia I²t

3
Temperatura de funcionamento

-25 - 70 °C

Potência total dissipada em IN

16,50 W

N.º de manobras elétricas em ciclos

4000
N.º de manobras mecânicas

20000

Tipo de ligações

Terminal de parafuso
Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados

Altura

83 mm
Largura

70 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Certificações e documentos

Hager REACH declaration NBN432

PDF

Hager RoHS report NBN432

PDF

Documentos

Imagem do produto

Descarregar imagem NBN432

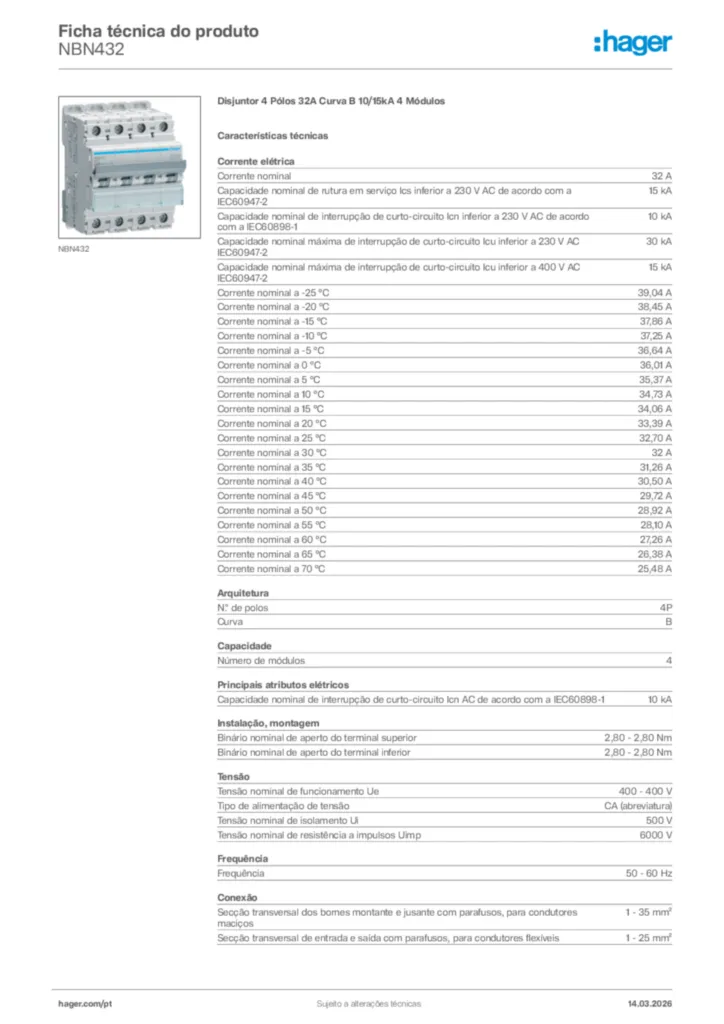

Product datasheet
