Disjuntor motor 4-6A 2,5M MM509N
EAN
3250614435225
Quantidade
1 Uni.
Grupo
01
Preço
87,42 €
/ Uni.
*
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Características técnicas
Arquitectura
-
Tipo de comandoPunho de polegar curto
-
Nº de pólos3 P
-
Tipo de pólos3 P
-
Modo de fixaçãoCalha DIN
Configuração
-
Nº de módulos2.5
Principais características eléctricas
-
Tensão alternada estipulada de utilização690 V
-
Tipo de tensão de alimentaçãoAC
-
Frequência de funcionamento50/60 Hz
Voltagem
-
Tensão estipulada de isolamento690 V
-
Tensão estipulada de resistência ao choque6000 V
Corrente eléctrica
-
Intensidade nominal6.3 A
-
Pdc limite em c.a. 690V ( EN 60947-2)3 kA
-
Valor nível min/máx de funcionamento magnético em alternada12.4 / 15.5 / 18.6 In
-
Calibre de regulação térmica a 30º4 / 4.3 / 4.6 / 4.9 / 5.2 / 5.4 / 5.7 / 6 / 6.3 A
-
Corrente atribuída a 0°C de acordo com IEC 609476.3 A
-
Corrente nominal a 10°C de acordo com IEC 609476.3 A
-
Corrente nominal a 20°C de acordo com IEC 609476.3 A
-
Corrente nominal a 30°C de acordo com IEC 609476.3 A
-
Corrente nominal a 40°C de acordo com IEC 609476.3 A
-
Corrente nominal a 50°C de acordo com IEC 609476.3 A
-
Poder de corte de serviço conforme EC 947.2 50Hz100 %
-
Pdc limite em c.a. 230V ( EN 60947-2)150 kA
-
Pdc último em c.a. 240V (NF EN 60947-2)150 kA
-
Pdc limite em c.a. 400V ( EN 60947-2)150 kA
-
Pdc último em c.a. 415V (NF EN 60947-2)100 kA
-
icu220vaciec609472150 kA
-
icu380vaciec609472150 kA
Dimensões
-
strippinglengthmaincircuit10 mm
Frequência
-
etimfrequency50 a 60 Hz
Potência
-
Potência total dissipada em IN5.68 W
-
Potência normalizada dos motores trifásico em AC3 - 230V1.1 kW
-
Potência normalizada dos motores trifásico em AC3 - 400V2.2 kW
-
p3p220230vac3iec6094741.1 kW
-
p3p240vac3iec6094741.1 kW
-
p3p415vac3iec6094742.2 kW
-
p3p440vac3iec6094743 kW
-
p3p500vac3iec6094743 kW
Especificações Eléctricas
-
tighttorquemaincircuit1.7 Nm
Resistência
-
Nº de manobras eléctricas em ciclos50000
-
Nº de manobras mecânicas por hora40
-
Nº de manobras mecânicas100000
Instalação, montagem
-
Binário de aperto1,7Nm
-
typeconnectionmaincircuitTerminal de parafuso
Ligação
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo rígido1 / 6 mm²
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo flexível1 / 6 mm²
-
Tipo de ligaçãoBorne com parafusos
Configurações
-
Valor do nível min/máx de funcionamento78.1 / 117.2 A
-
Modo de regulação magnética segundo IN ou IrThIN
Equipamento
-
Compensação automática da temperatura-5 / 40 °C
-
AcessoriávelSim
Casos de utilização
-
Categoria de utilizaçãoAC3
Padrões
-
textoIEC 60947-4-1 ; EN 60947-4-1
-
Directiva Europeia RoHsconformidade voluntária
-
Directiva Europeia WEEEem conformidade
Segurança
-
Índice de protecção IPIP20
-
Conformidade REACHSim
-
Conformidade RoHsSim
-
Livre de halógenioNão
-
isphasefailuresensitiveSim
Condições de utilização
-
Temperatura de funcionamento-25…55 °C
-
Grau de poluição de acordo com a IEC 60664 / IEC 60947-23
-
Temperatura de armazenamento / transporte-25…80 °C
Temperatura
-
Temperatura de calibração30 °C

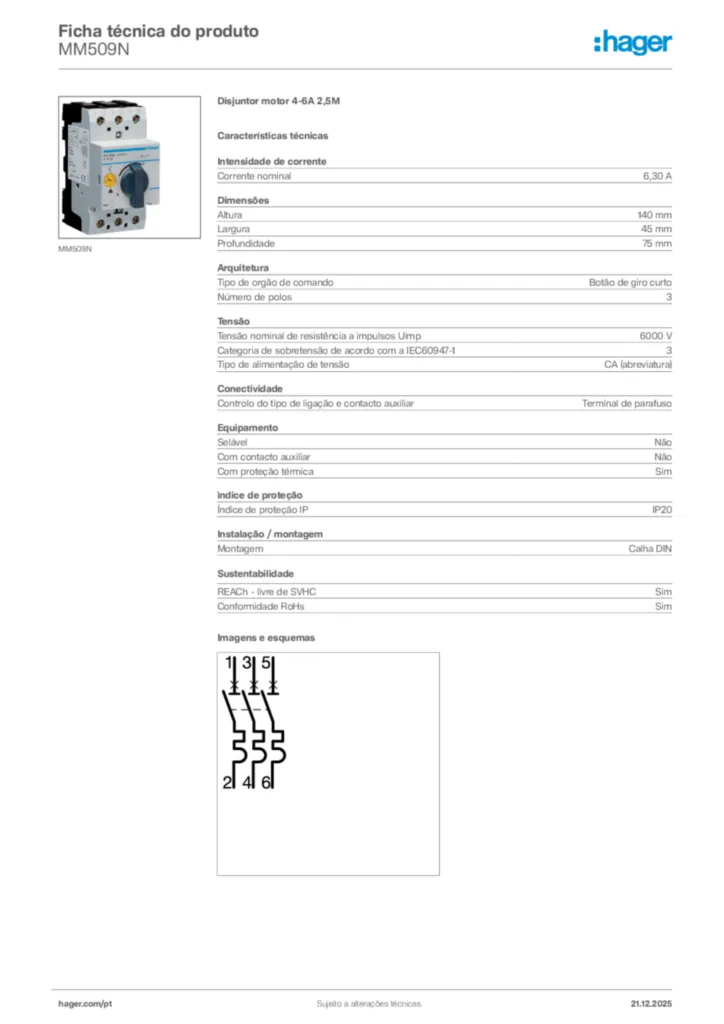

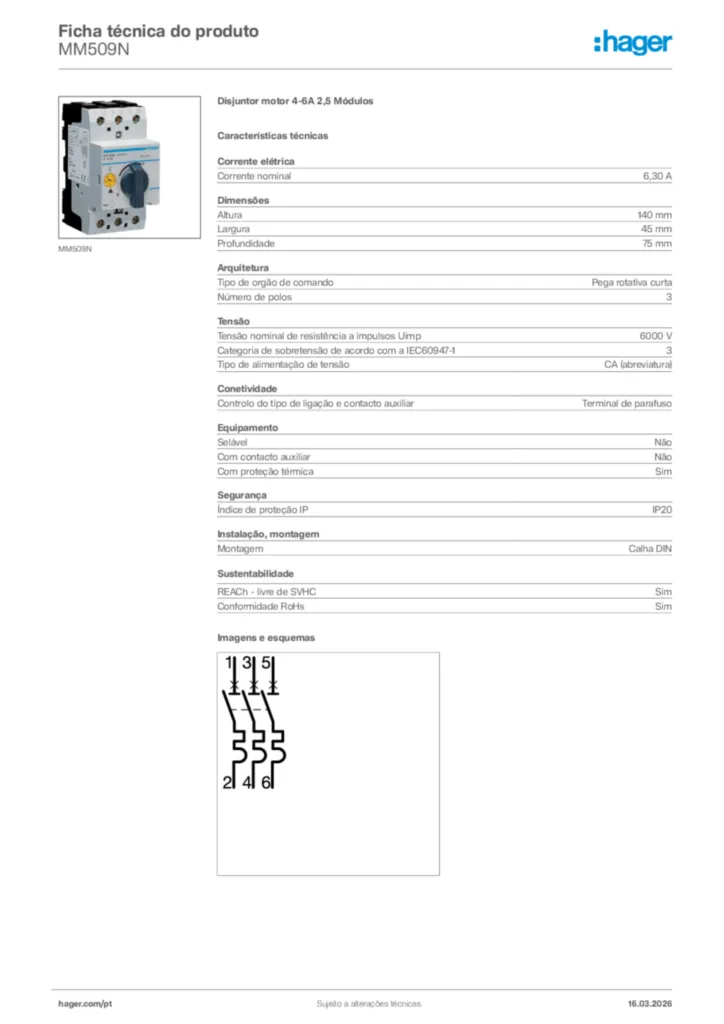

Documentos
-
