Disjuntores de caixa moldada

Disjuntor PW1600 Energy 4P-4D 1000A 50kA HMQ971NR

Name: HMQ971NR
Brand: Hager
SKU: HMQ971NR86
Price: 4363.53 EUR

EAN

3250613251314

Quantidade

1 Uni.

Grupo

Preço

4 363,53 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental

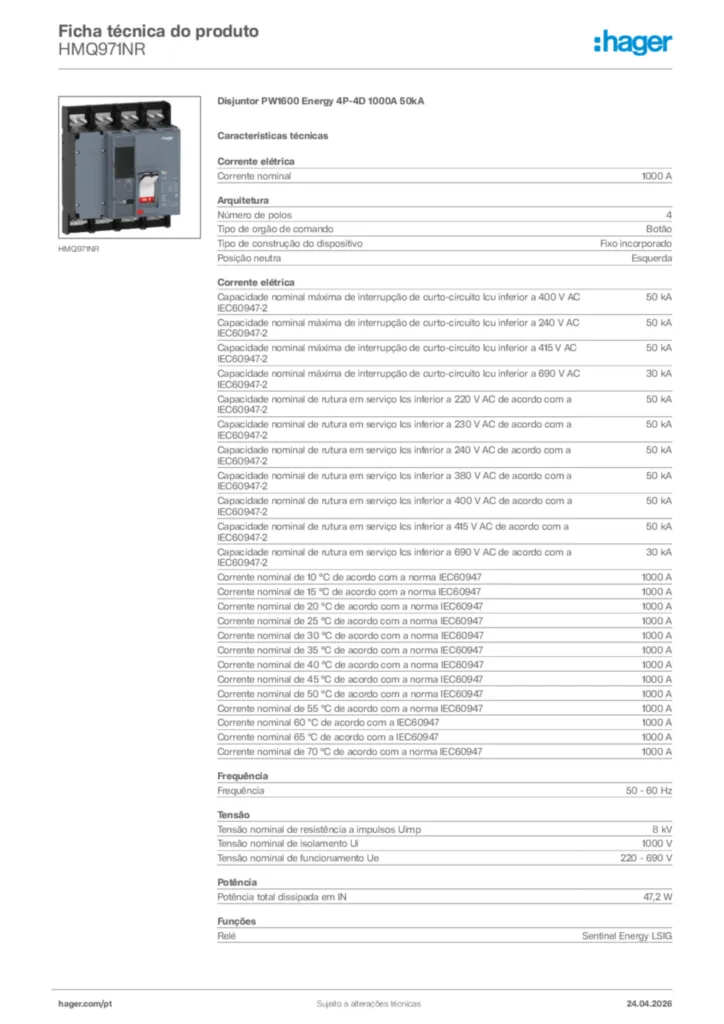

Documentos
Mais produtos

Complete seu sistema

Disparador de tensão 5 produtos disponíveis
Acessórios elétricos para componentes de baixa tensão 4 produtos disponíveis
Tampa de terminais 1 produtos disponíveis
Módulo de comunicação MODBUS 2 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
Posição do interruptor dos auxiliares 1 produtos disponíveis

Características técnicas

Corrente nominal

1000 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

50 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-2

50 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 415 V AC IEC60947-2

50 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 690 V AC IEC60947-2

30 kA
Capacidade nominal de rutura em serviço Ics inferior a 220 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 240 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 380 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 415 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 690 V AC de acordo com a IEC60947-2

30 kA
Corrente nominal de 10 °C de acordo com a norma IEC60947

1000 A
Corrente nominal de 15 °C de acordo com a norma IEC60947

1000 A
Corrente nominal de 20 °C de acordo com a norma IEC60947

1000 A
Corrente nominal de 25 °C de acordo com a norma IEC60947

1000 A
Corrente nominal de 30 °C de acordo com a norma IEC60947

1000 A
Corrente nominal de 35 °C de acordo com a norma IEC60947

1000 A
Corrente nominal de 40 °C de acordo com a norma IEC60947

1000 A
Corrente nominal de 45 °C de acordo com a norma IEC60947

1000 A
Corrente nominal de 50 °C de acordo com a norma IEC60947

1000 A
Corrente nominal de 55 °C de acordo com a norma IEC60947

1000 A
Corrente nominal 60 ºC de acordo com a IEC60947

1000 A
Corrente nominal 65 ºC de acordo com a IEC60947

1000 A
Corrente nominal de 70 °C de acordo com a norma IEC60947

1000 A

Número de polos

4
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Esquerda

Frequência

50 - 60 Hz

Tensão nominal de resistência a impulsos Uimp

8 kV
Tensão nominal de isolamento Ui

1000 V
Tensão nominal de funcionamento Ue

220 - 690 V

Relé

Sentinel Energy LSIG

Potência total dissipada em IN

47,2 W

N.º de manobras elétricas em ciclos

4000
N.º de manobras mecânicas

20000

Binário de aperto nominal

50-50 Nm
Posição de montagem/ligação

Frente

Índice de proteção IP

IP20

Bloqueável

Sim

Material do cabo

Cobre, Alumínio

Compatível com Dispositivo Diferencial Bloco Diferencial

Não
Adequado para calha DIN

Não

Altura

330 mm
Largura

280 mm
Profundidade

198 mm

Tipo de ligações

Ligação por parafuso

Proteção contra sobrecarga de longa duração (ltd): atraso (tr)

0,5 s, 1 s, 1,5 s, 2 s, 2,5 s, 3 s, 3,5 s, 4 s, 4,5 s, 5 s, 5,5 s, 6 s, 6,5 s, 7 s, 7,5 s, 8 s, 8,5 s, 9 s, 9,5 s, 10 s, 10,5 s, 11 s, 11,5 s, 12 s, 12,5 s, 13 s, 13,5 s, 14 s, 14,5 s, 15 s, 15,5 s, 16 s, 16,5 s, 17 s, 17,5 s, 18 s, 18,5 s, 19 s, 19,5 s, 20 s, 20,5 s, 21 s, 21,5 s, 22 s, 22,5 s, 23 s, 23,5 s, 24 s, 24,5 s, 25 s
Proteção de curta duração (std): atraso (tsd)

50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
Proteção instantânea (li): coeficiente de ajuste do mostrador

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
