EAN

3250613230609

Quantidade

1 Uni.

Disjuntor 4P 125A C 30kA 6M HMK499

Produto descontinuado. Entre em contato com o seu distribuidor para confirmar a disponibilidade / Produto descontinuado : entre em contato com seu distribuidor para verificar disponibilidade

Acessórios
Características técnicas
Valor ambiental
Documentos

Descarregar ficha técnica

Complete seu sistema

Bloco diferencial 125 A tipo A-HI 2 produtos disponíveis
Bloco diferencial 125 A tipo AC 3 produtos disponíveis
Bloqueio das funções de bloqueio 1 produtos disponíveis
Funções de separação de fases 1 produtos disponíveis
Tampa de terminais 1 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis

Características técnicas

Corrente nominal IN

125 A
Capacidade máxima de quebra de curto-circuito ICU AC IEC 60947-2

30 kA
Pdc limite em c.a. 400V (EN 60947-2)

30 kA
Corrente nominal a -15 °C

152 A
Corrente nominal a -10 °C

149 A
Corrente nominal a -5 °C

146 A
Corrente nominal a 0 ºC

143 A
Corrente nominal a 5 °C

140 A
Corrente nominal a 10 °C

137 A
Corrente nominal a 15 °C

134 A
Corrente nominal a 20 ºC

131 A
Corrente nominal a 25 °C

128 A
Corrente nominal a 30 °C

125 A
Corrente nominal a 35 °C

122 A
Corrente nominal a 40 ºC

119 A
Corrente nominal a 45 ºC

116 A
Corrente nominal a 50 ºC

113 A
Corrente nominal a 55 °C

110 A
Corrente nominal a 60 °C

107 A
Corrente nominal a 65 °C

104 A
Corrente nominal a 70 °C

101 A
Pdc limite em c.a. 230V (EN 60947-2)

30 kA

N.º de polos

4P
Curva

C

Número de módulos

6

Binário nominal de aperto do terminal superior

3,60 - 3,60 Nm
Binário nominal de aperto do terminal inferior

3,60 - 3,60 Nm
Binário de aperto nominal

3,5 - 5,0 Nm
Tipo de ligação inferior para aparelhos modulares

Terminal de parafuso
Tipo de conexão para produtos modulares

Terminal de parafuso
Possibilidade de montagem a 360°

Sim

Tensão nominal de funcionamento Ue

230 - 415 V
Tipo de alimentação de tensão

CA
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

6000 V

Frequência

50 - 60 Hz

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 70 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 50 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 50 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 70 mm²
Secção transversal de condutor flexível

50 mm²
Secção transversal de condutor rígido

70 mm²

Classe de proteção de entrada (IP)

IP20

Grau de poluição de acordo com a IEC 60664 / IEC 60947-2

3
Classe de limitação da energia I²t

3
Tropicalização

Para todos os climas
Temperatura de funcionamento

-25 - 70 °C

Perda de potência na entrada IN

42,25 W

Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados

Altura

90 mm
Largura

106 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Certificações e documentos

documento PEP en-GB 2022-09-23

PDF

378,48 kB

Documentos

Imagem do produto

Descarregar imagem HMK499

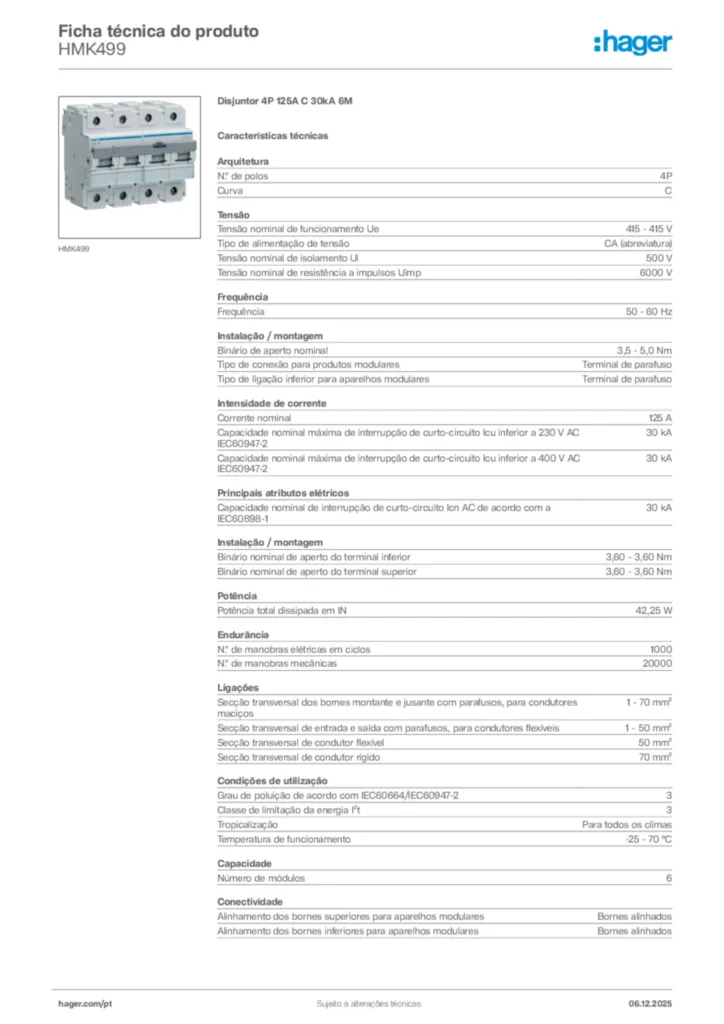

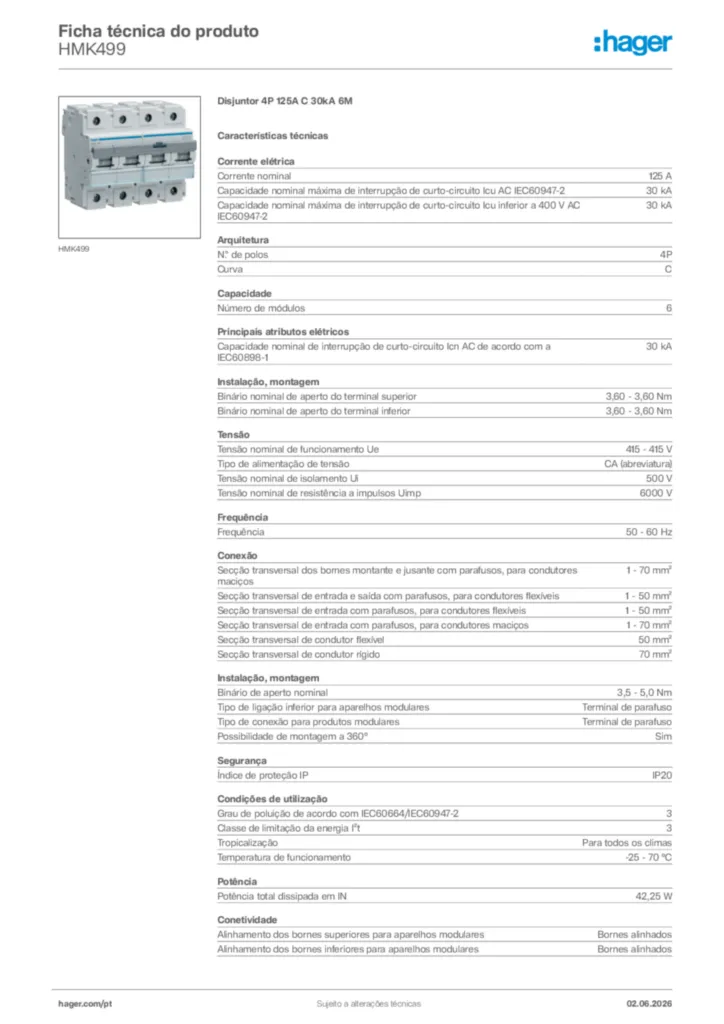

Ficha técnica do produto
