Disjuntor 4P 100A C 30kA 6M HMK490
EAN
3250613230593
Quantidade
1 Uni.
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Produto de eliminação progressiva: entre em contato com seu distribuidor para verificar disponibilidade
Complete seu sistema
Acessórios opcionais
-
Tampa de terminais 1 produtos disponíveis -
Bloco de contacto auxiliar 2 produtos disponíveis -
Sob tensão da bobina 2 produtos disponíveis -
Libertação de baixa e sobretensão 1 produtos disponíveis -
Disparador de tensão 2 produtos disponíveis -
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
Complete seu sistema
-
MZN130
Cobre bornes p/disjuntores 1P=1, 5M
5,10 € / Uni.*
-
MZ202
Contacto sinalização de defeito 1/2M
32,26 € / Uni.* -
MZ201Contactos auxiliares NA+NF 1/2M
32,26 € / Uni.*
-
MZ206
Bobina mínima tensão 230V AC 1M
52,27 € / Uni.* -
MZ205Bobina mínima tensão 48V CC 1M
52,27 € / Uni.*
-
MZ212
Bobina detecção de sobretensão 230V AC
60,77 € / Uni.*
-
MZ204
Bobina p/emissão corrente 12-48V CC 1M
53,35 € / Uni.* -
MZ203Bobina p/emissão corrente 230-415V AC 1M
53,35 € / Uni.*
-
LZ060
Intercalar de dissipação 1/2M
1,45 € / Uni.*
-
BTH480EBloco dif. 4P 125A regulável tipo HI 6M
453,64 € / Uni.* -
BFH480EBloco dif. 4P 125A 300mA tipo A HI 6M
322,32 € / Uni.* -
BDH480EBloco dif. 4P 125A 30mA tipo A HI 6M
455,92 € / Uni.*
-
MZN131Jogo 3 separad. de fases p/disj 1P=1, 5M
5,56 € / Kit*
-
MZN175Peça p/encravamento do punho
10,35 € / Uni.*
-
BTC480EBloco dif. 4P 125A regulável tipo AC 6M
390,22 € / Uni.* -
BFC480EBloco dif. 4P 125A 300mA tipo AC 6M
254,34 € / Uni.* -
BDC480EBloco dif. 4P 125A 30mA tipo AC 6M
368,66 € / Uni.*
Características técnicas
Arquitetura
-
N.º de polos4P
-
CurvaC
Tensão
-
Tensão nominal de funcionamento Ue415 - 415 V
-
Tipo de alimentação de tensãoCA (abreviatura)
-
Tensão nominal de isolamento Ui500 V
-
Tensão nominal de resistência a impulsos Uimp6000 V
Frequência
-
Frequência50 - 60 Hz
Intensidade de corrente
-
Corrente nominal100 A
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-230 kA
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-230 kA
Instalação / montagem
-
Binário de aperto nominal3,5 - 5,0 Nm
-
Tipo de conexão para produtos modularesTerminal de parafuso
-
Tipo de ligação inferior para aparelhos modularesTerminal de parafuso
-
Binário nominal de aperto do terminal inferior3,60 - 3,60 Nm
-
Binário nominal de aperto do terminal superior3,60 - 3,60 Nm
Principais atributos elétricos
-
Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-130 kA
Potência
-
Potência total dissipada em IN28,10 W
Endurância
-
N.º de manobras elétricas em ciclos1500
-
N.º de manobras mecânicas20000
Ligações
-
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços1 - 70 mm²
-
Secção transversal de entrada e saída com parafusos, para condutores flexíveis1 - 50 mm²
-
Secção transversal de condutor flexível50 mm²
-
Secção transversal de condutor rígido70 mm²
Condições de utilização
-
Grau de poluição de acordo com IEC60664/IEC60947-23
-
Classe de limitação da energia I²t3
-
TropicalizaçãoPara todos os climas
-
Temperatura de funcionamento-25 - 70 °C
Capacidade
-
Número de módulos6
Conectividade
-
Alinhamento dos bornes superiores para aparelhos modularesBornes alinhados
-
Alinhamento dos bornes inferiores para aparelhos modularesBornes alinhados
Dimensões
-
Altura90 mm
-
Largura106 mm
-
Profundidade70 mm
Valor ambiental
Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.
Certificações e documentos
Documentos
-
Imagem do produto
-

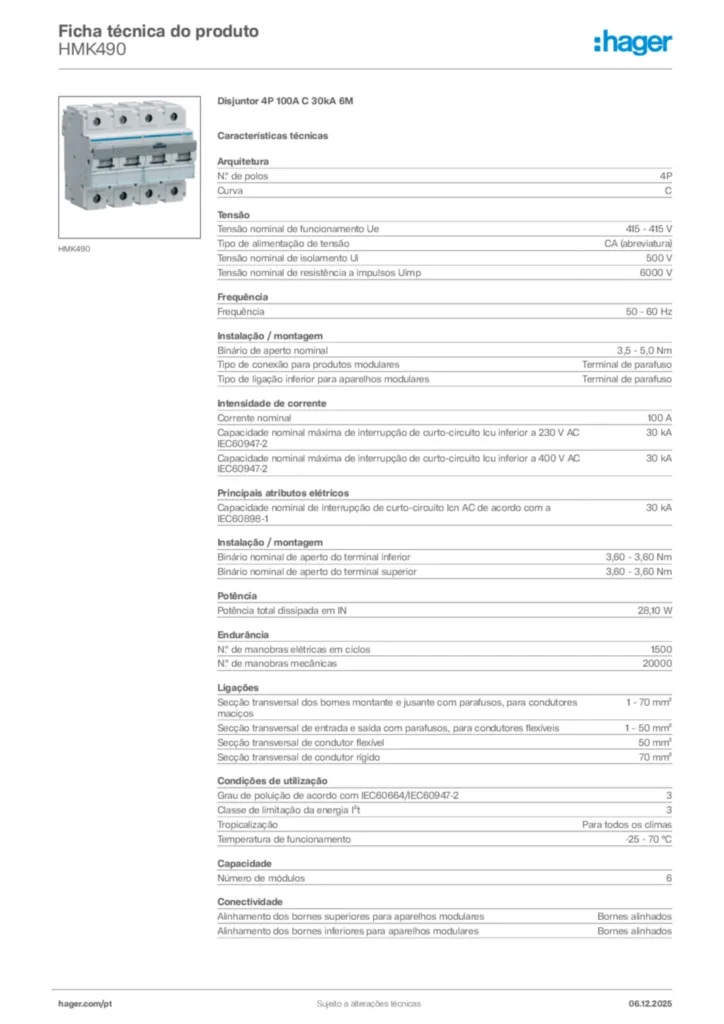

Product datasheet
