Disjuntor 2P 80A C 15kA 3M HMC280

Name: HMC280
Brand: Hager
SKU: HMC280
Price: 161.19 EUR

EAN

3250613230166

Quantidade

1 Uni.

Grupo

Preço

161,19 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

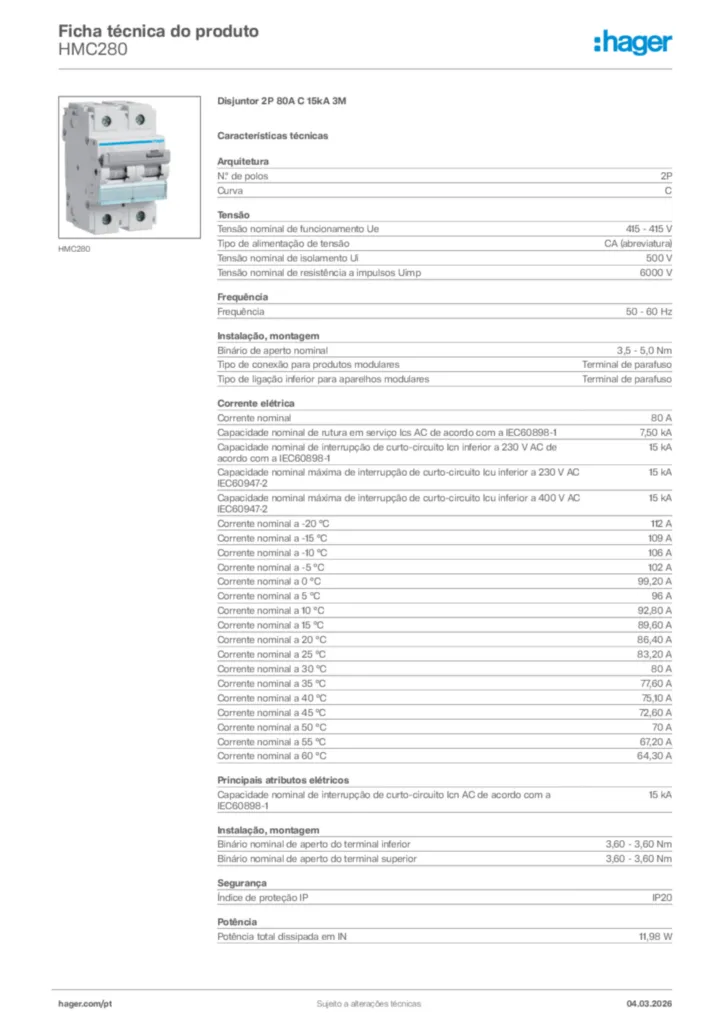

Descarregar ficha técnica

Complete seu sistema

Acessórios opcionais

Bloco diferencial 125 A tipo AC 2 produtos disponíveis
Bloco diferencial 125 A tipo A-HI 2 produtos disponíveis
Adaptador de calha DIN 1 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
Bloco de contacto auxiliar 2 produtos disponíveis
Ver mais 8 outros produtos disponíveis

Características técnicas

N.º de polos

2P
Curva

C

Tensão nominal de funcionamento Ue

415 - 415 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

6000 V

Frequência

50 - 60 Hz

Binário de aperto nominal

3,5 - 5,0 Nm
Tipo de conexão para produtos modulares

Terminal de parafuso
Tipo de ligação inferior para aparelhos modulares

Terminal de parafuso

Corrente nominal

80 A
Capacidade nominal de rutura em serviço Ics AC de acordo com a IEC60898-1

7,50 kA
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-1

15 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-2

15 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

15 kA
Corrente nominal a -20 °C

112 A
Corrente nominal a -15 °C

109 A
Corrente nominal a -10 °C

106 A
Corrente nominal a -5 °C

102 A
Corrente nominal a 0 °C

99,20 A
Corrente nominal a 5 °C

96 A
Corrente nominal a 10 °C

92,80 A
Corrente nominal a 15 °C

89,60 A
Corrente nominal a 20 °C

86,40 A
Corrente nominal a 25 °C

83,20 A
Corrente nominal a 30 °C

80 A
Corrente nominal a 35 °C

77,60 A
Corrente nominal a 40 °C

75,10 A
Corrente nominal a 45 °C

72,60 A
Corrente nominal a 50 °C

70 A
Corrente nominal a 55 °C

67,20 A
Corrente nominal a 60 °C

64,30 A

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

15 kA
Binário nominal de aperto do terminal inferior

3,60 - 3,60 Nm
Binário nominal de aperto do terminal superior

3,60 - 3,60 Nm

Potência total dissipada em IN

11,98 W

N.º de manobras elétricas em ciclos

4000
N.º de manobras mecânicas

20000

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 70 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 50 mm²

Grau de poluição de acordo com IEC60664/IEC60947-2

3
Tropicalização

Para todos os climas

Número de módulos

3

Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados

Altura

90 mm
Largura

53 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim

Conformidade REACH Sim
