Disj. dif. 4P 16A B 300mA tipo A HI 4M AFR416C

Name: AFR416C
Brand: Hager
SKU: AFR416C
Price: 298.05 EUR

EAN

3250611015543

Quantidade

1 Uni.

Grupo

Preço

298,05 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

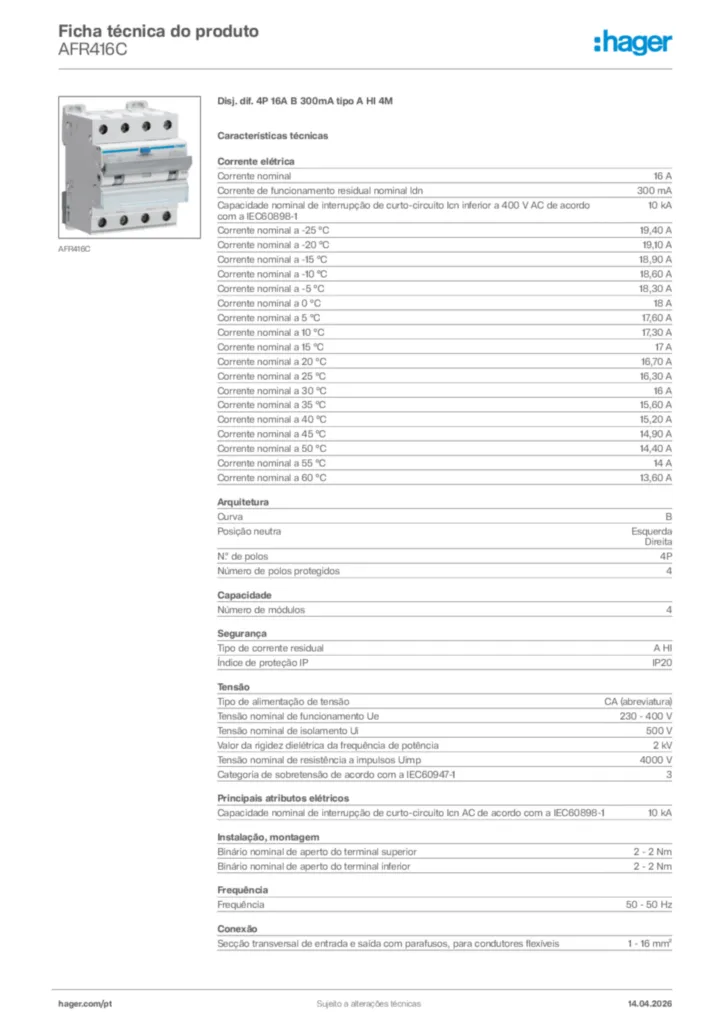

Descarregar ficha técnica

Complete seu sistema

Barramento de fase modular 4 produtos disponíveis
Bloqueio das funções de bloqueio 1 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
Sob tensão da bobina 2 produtos disponíveis
Disparador de tensão 2 produtos disponíveis
Controlo remoto de religação automática dos auxiliares 1 produtos disponíveis

Características técnicas

Corrente nominal

16 A
Corrente de funcionamento residual nominal ldn

300 mA
Capacidade nominal de interrupção de curto-circuito Icn inferior a 400 V AC de acordo com a IEC60898-1

10 kA
Corrente nominal a -25 °C

19,40 A
Corrente nominal a -20 °C

19,10 A
Corrente nominal a -15 °C

18,90 A
Corrente nominal a -10 °C

18,60 A
Corrente nominal a -5 °C

18,30 A
Corrente nominal a 0 °C

18 A
Corrente nominal a 5 °C

17,60 A
Corrente nominal a 10 °C

17,30 A
Corrente nominal a 15 °C

17 A
Corrente nominal a 20 °C

16,70 A
Corrente nominal a 25 °C

16,30 A
Corrente nominal a 30 °C

16 A
Corrente nominal a 35 °C

15,60 A
Corrente nominal a 40 °C

15,20 A
Corrente nominal a 45 °C

14,90 A
Corrente nominal a 50 °C

14,40 A
Corrente nominal a 55 °C

14 A
Corrente nominal a 60 °C

13,60 A

Curva

B
Posição neutra

Esquerda, Direita
N.º de polos

4P
Número de polos protegidos

4

Número de módulos

4

Tipo de corrente residual

A HI
Índice de proteção IP

IP20

Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de funcionamento Ue

230 - 400 V
Tensão nominal de isolamento Ui

500 V
Valor da rigidez dielétrica da frequência de potência

2 kV
Tensão nominal de resistência a impulsos Uimp

4000 V
Categoria de sobretensão de acordo com a IEC60947-1

3

Binário nominal de aperto do terminal superior

2 - 2 Nm
Binário nominal de aperto do terminal inferior

2 - 2 Nm
Binário de aperto nominal

2 - 2 Nm
Possibilidade de montagem a 360°

Sim
Tipo de conexão para produtos modulares

Terminal de parafuso
Tipo de ligação inferior para aparelhos modulares

biconnect

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

10 kA

Frequência

50 - 50 Hz

Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 16 mm²
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 16 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 25 mm²

Classe de limitação da energia I²t

3
Temperatura de funcionamento

-25 - 40 °C

Altura

84 mm
Largura

71 mm
Profundidade

70 mm

Potência total dissipada em IN

10,90 W

Tipo de ligações

Terminal de parafuso

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
