Disj. dif. 4P 10A B 30mA tipo A 4M ADX410C

Produto descontinuado. Entre em contato com o seu distribuidor para confirmar a disponibilidade / Produto descontinuado : entre em contato com seu distribuidor para verificar disponibilidade

Acessórios
Características técnicas
Valor ambiental
Documentos

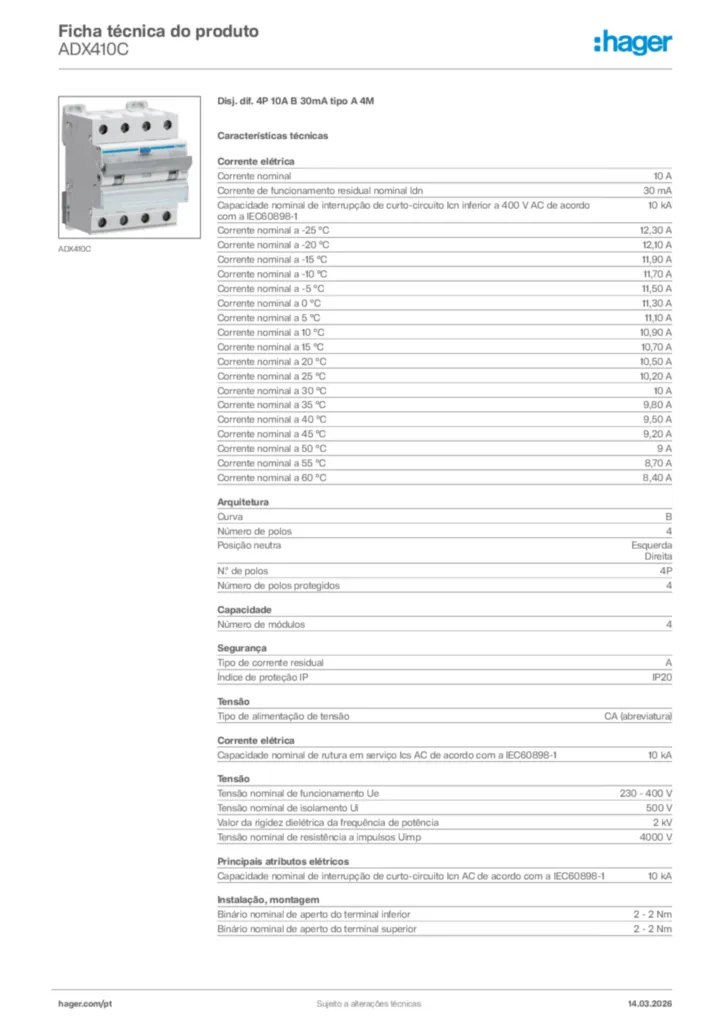

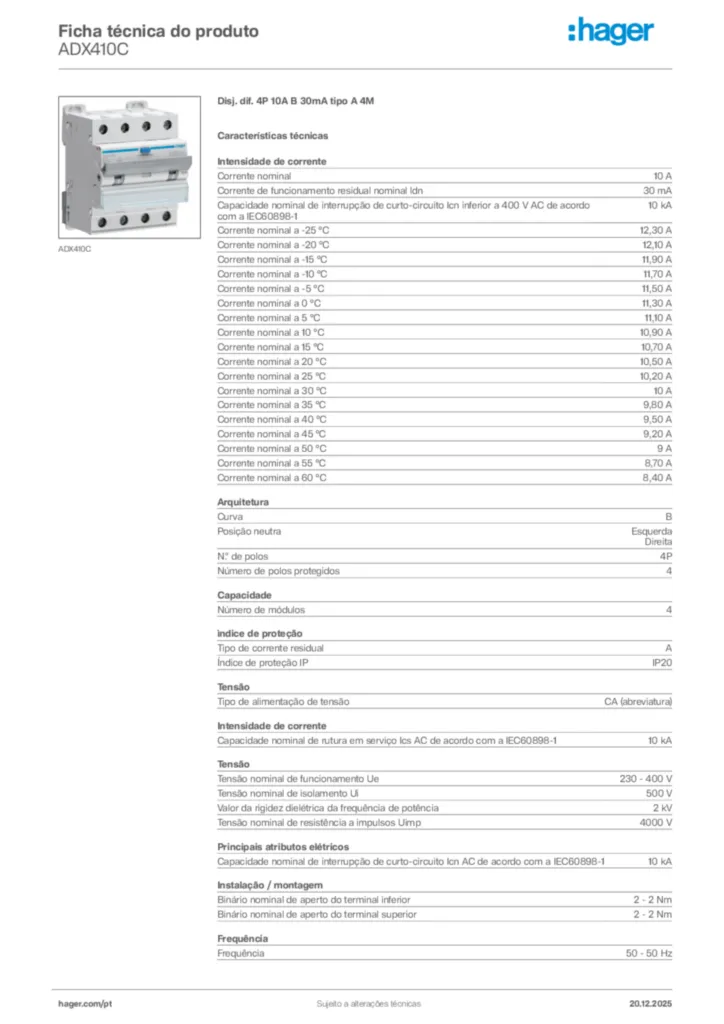

Descarregar ficha técnica

Complete seu sistema

Barramento de fase modular 4 produtos disponíveis
Bloqueio das funções de bloqueio 1 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
Sob tensão da bobina 1 produtos disponíveis
Disparador de tensão 2 produtos disponíveis
Controlo remoto de religação automática dos auxiliares 1 produtos disponíveis

Características técnicas

Corrente nominal

10 A
Corrente de funcionamento residual nominal ldn

30 mA
Capacidade nominal de interrupção de curto-circuito Icn inferior a 400 V AC de acordo com a IEC60898-1

10 kA
Corrente nominal a -25 °C

12,30 A
Corrente nominal a -20 °C

12,10 A
Corrente nominal a -15 °C

11,90 A
Corrente nominal a -10 °C

11,70 A
Corrente nominal a -5 °C

11,50 A
Corrente nominal a 0 °C

11,30 A
Corrente nominal a 5 °C

11,10 A
Corrente nominal a 10 °C

10,90 A
Corrente nominal a 15 °C

10,70 A
Corrente nominal a 20 °C

10,50 A
Corrente nominal a 25 °C

10,20 A
Corrente nominal a 30 °C

10 A
Corrente nominal a 35 °C

9,80 A
Corrente nominal a 40 °C

9,50 A
Corrente nominal a 45 °C

9,20 A
Corrente nominal a 50 °C

9 A
Corrente nominal a 55 °C

8,70 A
Corrente nominal a 60 °C

8,40 A
Capacidade nominal de rutura em serviço Ics AC de acordo com a IEC60898-1

10 kA

Curva

B
Número de polos

4
Posição neutra

Esquerda, Direita
N.º de polos

4P
Número de polos protegidos

4

Número de módulos

4

Tipo de corrente residual

A
Índice de proteção IP

IP20

Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de funcionamento Ue

230 - 400 V
Tensão nominal de isolamento Ui

500 V
Valor da rigidez dielétrica da frequência de potência

2 kV
Tensão nominal de resistência a impulsos Uimp

4000 V

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

10 kA

Binário nominal de aperto do terminal inferior

2 - 2 Nm
Binário nominal de aperto do terminal superior

2 - 2 Nm
Binário de aperto nominal

2 - 2 Nm
Possibilidade de montagem a 360°

Sim
Tipo de conexão para produtos modulares

Terminal de parafuso
Tipo de ligação inferior para aparelhos modulares

biconnect

Frequência

50 - 50 Hz

Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 16 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 25 mm²

Classe de limitação da energia I²t

3
Grau de poluição de acordo com IEC60664/IEC60947-2

2
Temperatura de funcionamento

-25 - 40 °C

Altura

84 mm
Largura

71 mm
Profundidade

70 mm

Tipo de ligações

Terminal de parafuso

Potência total dissipada em IN

9,70 W
