MCB Wyłącznik nadprądowy Icn=10000A / Icu=15kA 4P D 6A

NDN406

  • Urządzenia do montażu na szynie DIN

MCB Wyłącznik nadprądowy Icn=10000A / Icu=15kA 4P D 6A NDN406

EAN
3250614611889
Liczba w opakowaniu
3 szt.
Grupa rabatowa
APA
Cena
457,00 zł
/ szt. *
457,00 zł
/ szt. *

You have to log in with your myHager profile to see prices and to order.

Dodaj do listy
Dodaj do listy

Zaloguj się, aby utworzyć listę produktów

Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager

Utwórz konto Zaloguj się
  • Akcesoria
  • Specyfikacja techniczna
  • Wartość dla środowiska
  • Dokumentacja
  • Więcej produktów

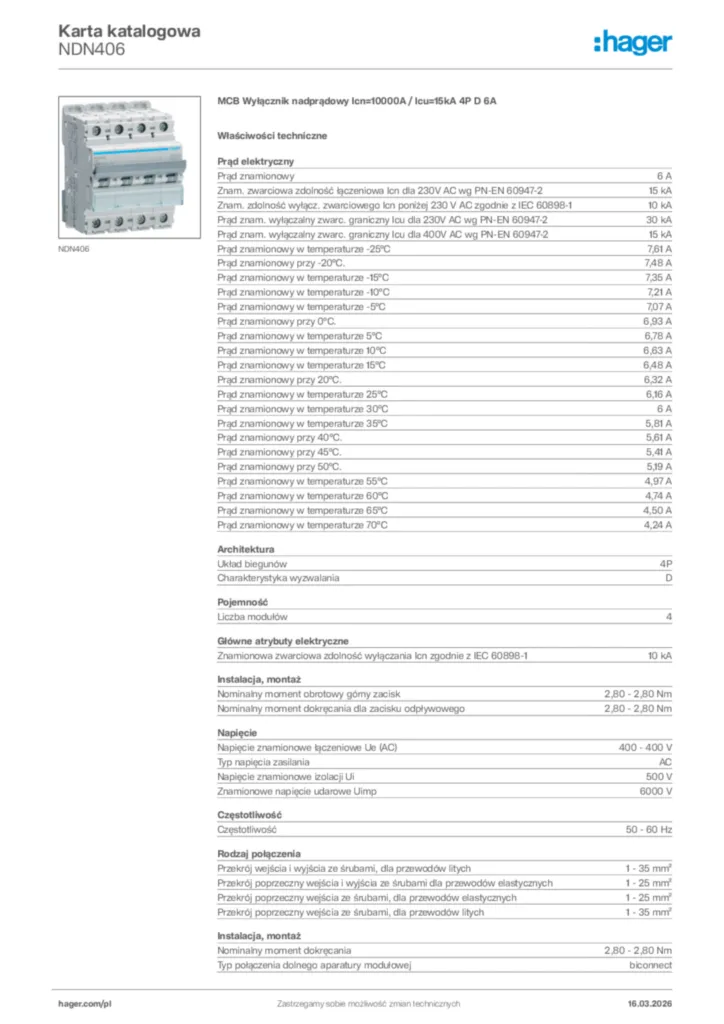

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

  • Akcesoria mechaniczne 1 dostępne produkty
  • Styki pomoc­nicze i sygna­lizacyjne 2 dostępne produkty
  • Wyzwalacz wzro­stowy 2 dostępne produkty
  • Wyzwalacz podna­pię­ciowy 2 dostępne produkty
  • Zwal­nianie zbyt niskiego napięcia i zbyt wyso­kiego napięcia 1 dostępne produkty
  • Zobacz więcej 8 dostępne inne produkty

Uzupełnij swój system

  • Akcesoria mechaniczne
  • Styki pomoc­nicze i sygna­lizacyjne
  • Wyzwalacz wzro­stowy
  • Wyzwalacz podna­pię­ciowy
  • Zwal­nianie zbyt niskiego napięcia i zbyt wyso­kiego napięcia
  • Sepa­racja faz
  • Blokady i zamki
  • Osłona przy­łączy
  • Modu­łowa szyna fazowa
  • Nakład­ka­/listwa ochronna szyny fazowej
  • LZ060

    Element dystansowy 0,5M

    6,60 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • MZ201

    Styk pomocniczy do MCB, RCBO 1NO+1NC Ith=6A 230VAC

    149,60 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • MZ202

    Styk sygnalizacyjny do MCB, RCBO 1NO+1NC Ith=6A 230VAC

    215,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • MZ203

    Wyzwalacz wzrostowy do MCB, RCCB, RCBO 110-130VDC / 230-415VAC

    390,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • MZ204

    Wyzwalacz wzrostowy do MCB, RCCB, RCBO 12-24VDC / 24-48VAC

    369,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • MZ205

    Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 48VDC

    388,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • MZ206

    Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 230VAC

    425,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • MZ212

    Wyzwalacz nadnapięciowy do MCB, RCCB, RCBO 230VAC

    211,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • MZN121

    Przegrody izolacyjne kpl 3 szt. do MCB Icn=10000A/Icu=15kA, serii NxNxxx

    43,50 zł  / Komplet*
    Dodaj do listy
    Dodaj do listy
  • MZN175

    Mechanizm blokujący do MCB/RCCB/RCBO

    58,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • MZN120

    Pokrywa zacisku 1P do MCB Icn=10000A/Icu=15kA, serii NxNxxx

    90,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • KDN463A

    Szyna grzebieniowa widełkowa pozioma 4P 10mm2 12M

    177,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • KDN463B

    Szyna grzebieniowa widełkowa pozioma 4P 10mm2 56M

    663,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • KDN480A

    Szyna grzebieniowa widełkowa pozioma 4P 16mm2 do SPD 4P + RCCB 4P/MCB 4P 12M

    165,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • KDN480B

    Szyna grzebieniowa widełkowa pozioma 4P 16mm2 do SPD 4P + RCCB 4P/MCB 4P 56M

    693,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • KZN024

    Osłony końcowe do szyn grzebien. kołkowych i widełkowych 4P 10mm2 / 3P 16mm2

    7,35 zł  / szt.*
    Dodaj do listy
    Dodaj do listy

Specyfikacja techniczna

Prąd elek­tryczny
  • Prąd znamio­nowy
    6 A
  • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 230V AC wg PN-EN 60947-2
    15 kA
  • Znam. zdol­ność wyłącz. zwar­cio­wego Icn poniżej 230 V AC zgodnie z IEC 60898-1
    10 kA
  • Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2
    30 kA
  • Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2
    15 kA
  • Prąd znamio­nowy w temperaturze -25°C
    7,61 A
  • Prąd znamio­nowy przy -20°C.
    7,48 A
  • Prąd znamio­nowy w temperaturze -15°C
    7,35 A
  • Prąd znamio­nowy w temperaturze -10°C
    7,21 A
  • Prąd znamio­nowy w temperaturze -5°C
    7,07 A
  • Prąd znamio­nowy przy 0°C.
    6,93 A
  • Prąd znamio­nowy w temperaturze 5°C
    6,78 A
  • Prąd znamio­nowy w temperaturze 10°C
    6,63 A
  • Prąd znamio­nowy w temperaturze 15°C
    6,48 A
  • Prąd znamio­nowy przy 20°C.
    6,32 A
  • Prąd znamio­nowy w temperaturze 25°C
    6,16 A
  • Prąd znamio­nowy w temperaturze 30°C
    6 A
  • Prąd znamio­nowy w temperaturze 35°C
    5,81 A
  • Prąd znamio­nowy przy 40°C.
    5,61 A
  • Prąd znamio­nowy przy 45°C.
    5,41 A
  • Prąd znamio­nowy przy 50°C.
    5,19 A
  • Prąd znamio­nowy w temperaturze 55°C
    4,97 A
  • Prąd znamio­nowy w temperaturze 60°C
    4,74 A
  • Prąd znamio­nowy w temperaturze 65°C
    4,50 A
  • Prąd znamio­nowy w temperaturze 70°C
    4,24 A
Archi­tek­tura
  • Układ biegunów
    4P
  • Charak­terystyka wyzwalania
    D
‌Pojem­ność
  • Liczba modułów
    4
Główne atrybuty elek­tryczne
  • Znamio­nowa zwar­ciowa zdol­ność wyłączania Icn zgodnie z IEC 60898-1
    10 kA
Instalacja, montaż
  • Nomi­nalny moment obro­towy górny zacisk
    2,80 - 2,80 Nm
  • Nomi­nalny moment dokręcania dla zacisku odpływowego
    2,80 - 2,80 Nm
  • Nomi­nalny moment dokręcania
    2,80 - 2,80 Nm
  • Typ połączenia dolnego aparatury modu­łowej
    bicon­nect
  • Typ połączenia górnego aparatury modu­łowej
    Zacisk śrubowy
  • Możliwość montażu 360°
    Tak
Napięcie
  • Napięcie znamio­nowe łącze­niowe Ue (AC)
    400 - 400 V
  • Typ napięcia zasilania
    AC
  • Napięcie znamio­nowe izolacji Ui
    500 V
  • Znamio­nowe napięcie udarowe Uimp
    6000 V
Często­tliwość
  • Często­tliwość
    50 - 60 Hz
Rodzaj połączenia
  • Prze­krój wejścia i wyjścia ze śrubami, dla prze­wodów litych
    1 - 35 mm²
  • Prze­krój poprzeczny wejścia i wyjścia ze śrubami dla prze­wodów elastycz­nych
    1 - 25 mm²
  • Prze­krój poprzeczny wejścia ze śrubami, dla prze­wodów elastycz­nych
    1 - 25 mm²
  • Prze­krój poprzeczny wejścia ze śrubami, dla prze­wodów litych
    1 - 35 mm²
Bezpie­czeń­stwo
  • Klasa ochrony przed wnika­niem (IP)
    IP20
Warunki użyt­ko­wania
  • Stopień zanie­czysz­czenia zgodnie z IEC 60664/IEC 60947-2.
    2
  • Zakres temperatur pracy
    -25 - 70 °C
Moc
  • Całko­wite straty mocy dla prądu znamio­nowego
    5,44 W
Wytrzyma­łość
  • Wytrzyma­łość elek­tryczna (liczba cykli)
    4000
  • Wytrzyma­łość mechaniczna (liczba cykli)
    20000
Łącz­ność
  • Typ połączenia
    Zacisk śrubowy
  • Wyrów­nanie poziomu zacisków górnych aparatu modu­łowego
    Wyrów­nany zacisk
  • Wyrów­nanie dolnego połączenia dla urządzeń modu­łowych
    Wyrów­nany zacisk
Wymiary
  • Wyso­kość
    83 mm
  • Szero­kość
    70 mm
  • Głębo­kość
    70 mm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Certyfikaty i dokumenty

REACH declaration NDN406 (english)
PDF
103,10 kB
RoHS declaration NDN406 (english)
PDF
103,59 kB

Pobierz

  • Obraz produktu

    Zdjęcie NDN406 | Hager Polska

    Zdjęcie produktu NDN406

  • Dane techniczne - Deklaracja zgodności

    Zdjęcie EU Declaration of Conformity | Hager Polska

    EU Declaration of Conformity

    Dane techniczne - Deklaracja zgodności en-GB 2024-10-02

    PDF
    650,27 kB
    Zdjęcie UKCA Declaration of Conformity | Hager Polska

    UKCA Declaration of Conformity

    Dane techniczne - Deklaracja zgodności en-GB 2024-10-02

    PDF
    653,93 kB
