MCB Wyłącznik nadprądowy Icn=10000A / Icu=15kA 4P D 1A NDN401

Name: NDN401
Brand: Hager
SKU: NDN4014

Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią

Produkty zamienne

NDN402

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja

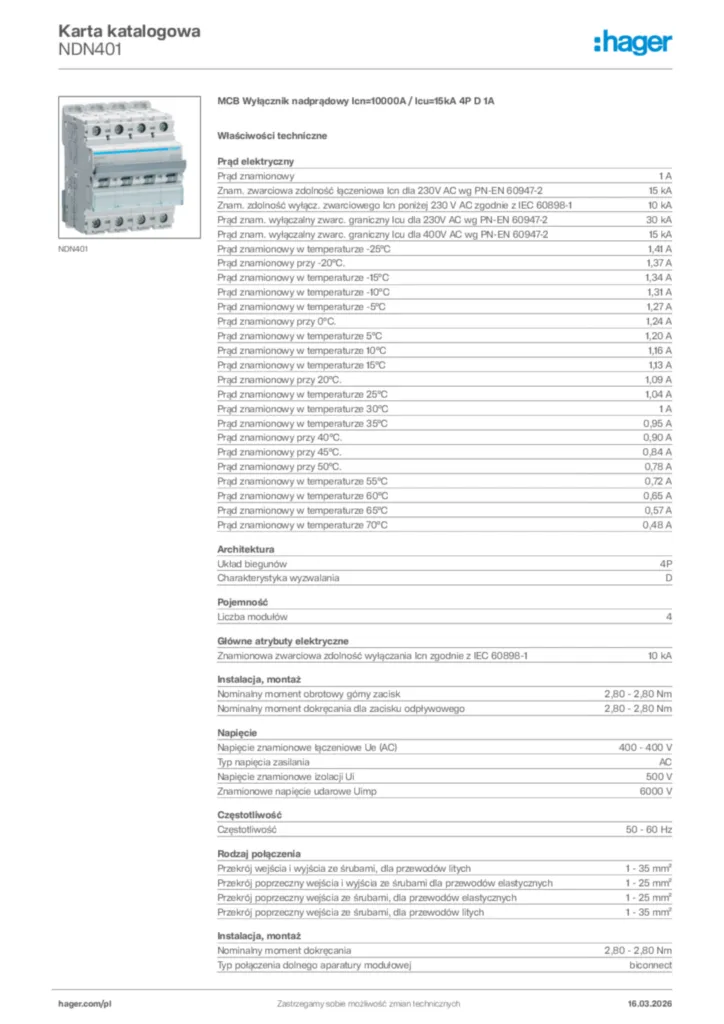

Pobierz kartę produktu

Uzupełnij swój system

Modułowa szyna fazowa 4 dostępne produkty
Blokady i zamki 1 dostępne produkty
Separacja faz 1 dostępne produkty
Osłona przyłączy 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy In

1 A
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-2

15 kA
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

20 kA
Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2)

15 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

15 kA
Prąd znamionowy przy -15°C

1,35 A
Prąd znamionowy przy -10°C

1,31 A
Prąd znamionowy przy -5°C

1,27 A
Prąd znamionowy przy 0°C

1,23 A
Prąd znamionowy przy 5°C

1,19 A
Prąd znamionowy przy 10°C

1,16 A
Prąd znamionowy przy 15°C

1,12 A
Prąd znamionowy przy 20°C

1,08 A
Prąd znamionowy przy 25°C

1,04 A
Prąd znamionowy przy 30°C

1 A
Prąd znamionowy przy 35°C

0,95 A
Prąd znamionowy przy 40°C

0,89 A
Prąd znamionowy przy 45°C

0,84 A
Prąd znamionowy przy 50°C

0,78 A
Prąd znamionowy przy 55°C

0,73 A
Prąd znamionowy przy 60°C

0,67 A
Prąd znamionowy przy 65°C

0,62 A
Prąd znamionowy przy 70°C

0,56 A
Znam. zdolność wyłącz. zwarciowego Icn poniżej 400 V AC zgodnie z IEC 60898-1

10 kA
Prąd znamionowy wyłączalny zwarciowy roboczy Ics

50 %
Prąd znamionowy wyłączalny zwarciowy roboczy Ics

7,50 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

30 kA

Układ biegunów

4P
Charakterystyka wyzwalania

D

Liczba modułów

4

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

10 kA

Nominalny moment obrotowy górny zacisk

2,80 - 2,80 Nm
Nominalny moment dokręcania dla zacisku odpływowego

2,80 - 2,80 Nm
Nominalny moment dokręcania

2,80 - 2,80 Nm
Typ połączenia dolnego aparatury modułowej

biconnect
Typ połączenia górnego aparatury modułowej

Zaciski śrubowe
Możliwość montażu 360°

Tak

Napięcie znamionowe łączeniowe Ue (AC)

400 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

6000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²

Klasa ochrony przed wnikaniem (IP)

IP20
Rozstaw kratek

60 mm

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

2
Klasa ograniczenia energii I²t

3
Zakres temperatur pracy

-25 - 70 °C

Moc rozproszona (we wkładce topikowej)

4,24 W

Typ połączenia

Zaciski śrubowe
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Szerokość

70 mm
Wysokość

83 mm
Głębokość

70 mm

Wytrzymałość elektryczna (liczba cykli)

4000
