LT rozłącznik bezpiecz. NH2 3P 400A 690VAC do zasil. mostu szynowego Cu 60mm 3P LT254E

Name: LT254E
Brand: Hager
SKU: 39076-6000
Price: 2621 PLN

Cena

2 621,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

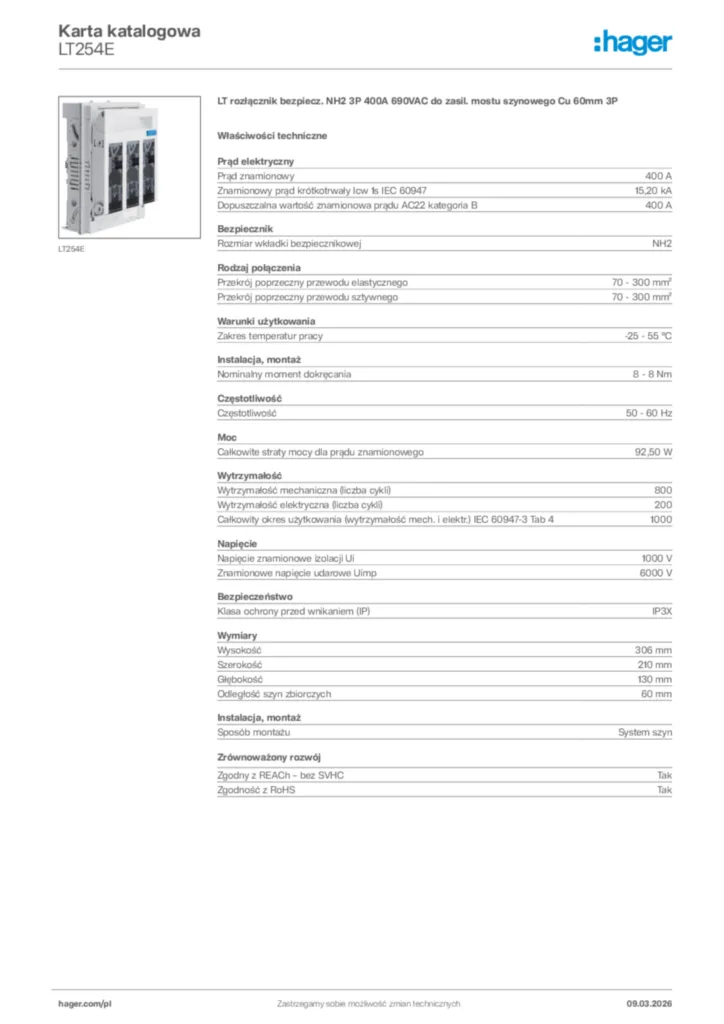

Pobierz kartę produktu

Uzupełnij swój system

Przekładnik prądowy 5 dostępne produkty
Akcesoria/części do podstaw bezpiecznikowych NH 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Połączenie zacisków kablowych 2 dostępne produkty
Osłona przyłączy 1 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy In

400 A
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

15,20 kA
Prąd znamionowy obwodu dla Ue=690 V AC zgodnie z PN-EN 61439-1 5.3.2

400 A
Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=690 V IEC 61439-1 3.8.10.4

400 A
Prąd znamionowy zwarciowy umowny dla Ue=400 V zgodnie z PN-EN 61439-1 3.8.10.4

80 kA
Prąd znamionowy obwodu dla Ue=440 V DC zgodnie z PN-EN 61439-1 5.3.2

400 A
Prąd znamionowy przy 45°C

380 A
Prąd znamionowy przy 55°C

340 A
Dopuszczalny prąd znamionowy AC23 kategoria B / 400V

400 A
Dopuszczalny prąd znamionowy AC22 kategoria B / 690V

400 A
Dopuszczalny prąd znamionowy AC23 kategoria B / 500V

400 A
Prąd znamionowy wkładki bezpiecznikowej

25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 300 A
Prąd znamionowy przy 40°C

400 A
Prąd znamionowy przy 70°C

280 A
Prąd znamionowy obwodu dla Ue=400 V AC zgodnie z PN-EN 61439-1 5.3.2

400 A
Prąd znamionowy zwarciowy umowny dla Ue=500 V zgodnie z PN-EN 61439-1 3.8.10.4

80 kA
Prąd znamionowy obwodu dla Ue=250 V DC zgodnie z PN-EN 61439-1 5.3.2

400 A
Prąd znamionowy przy 65°C

300 A
Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=400 V IEC 61439-1 3.8.10.4

400 A
Prąd znamionowy obwodu dla Ue=500 V AC zgodnie z PN-EN 61439-1 5.3.2

400 A
Prąd znamionowy zwarciowy umowny dla Ue=690 V zgodnie z PN-EN 61439-1 3.8.10.4

80 kA
Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=500 V IEC 61439-1 3.8.10.4

400 A
Prąd znamionowy przy 60°C

320 A
Prąd znamionowy przy 50°C

360 A

Rozmiar wkładki bezpiecznikowej

NH2

Przekrój poprzeczny przewodu elastycznego

70 - 300 mm²
Przekrój poprzeczny przewodu sztywnego

70 - 300 mm²
Typ złącza/wtyku

Zacisk M10, Szyna zbiorcza
Typ połączenia wyjściowego

Zaciski śrubowe
Typ połączenia wejściowego

Szyna zbiorcza

Typ połączenia

Zaciski śrubowe

Zakres temperatur pracy

-25 - 55 °C
Temperatura przechowywania/transportu

-40 - 70 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

3

Nominalny moment dokręcania

20 - 20 Nm
Moment dokręcania dla mocowania na szynie zbiorczej

8 - 8 Nm
Sposób montażu

System szyn
Montaż

Poziomy, Pionowy

Częstotliwość

50 - 60 Hz

Moc rozproszona (we wkładce topikowej)

92,50 W
Moc rozproszona przy pełnym obciążeniu

194 W
Maksymalna moc rozproszona (we wkładce topikowej)

34 W

Wytrzymałość mechaniczna (liczba cykli)

800
Wytrzymałość elektryczna (liczba cykli)

200
Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 4

1000

Napięcie znamionowe izolacji Ui

1000 V
Znamionowe napięcie udarowe Uimp

6000 V
Napięcie znamionowe łączeniowe Ue (AC)

690 - 690 V
Kategoria przepięciowa

4

Klasa ochrony przed wnikaniem (IP)

IP3X
Elektroniczny system monitorowania bezpieczników

Nie
Konwencjonalna termika na wolnym powietrzu. Prąd z łącznikiem bezpiecznikowym i standardowym przekrój IEC 60947-1

400 A
Konwencjonalna termika na wolnym powietrzu. Prąd z łącznikiem stałym i standardowym przekrój IEC 60947-1

590 A

Wysokość

306 mm
Szerokość

210 mm
Głębokość

130 mm
Odległość szyn zbiorczych

60 mm

Norma

PN-EN 60947-1; PN-EN 60947-3

Liczba biegunów

3
Element sterujący/obsługowy

Uchwyt pokrywy

Pozycja wejścia kabla

Góra, Z dołu / na dole

Klasa palności według UL94

V0
