LT podstawa bezpiecz. NH2 3P 400A 690VAC szyny Cu 60mm zaciski śruba M10 LT253U

Name: LT253U
Brand: Hager
SKU: 33333-6000
Price: 1604 PLN

Cena

1 604,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

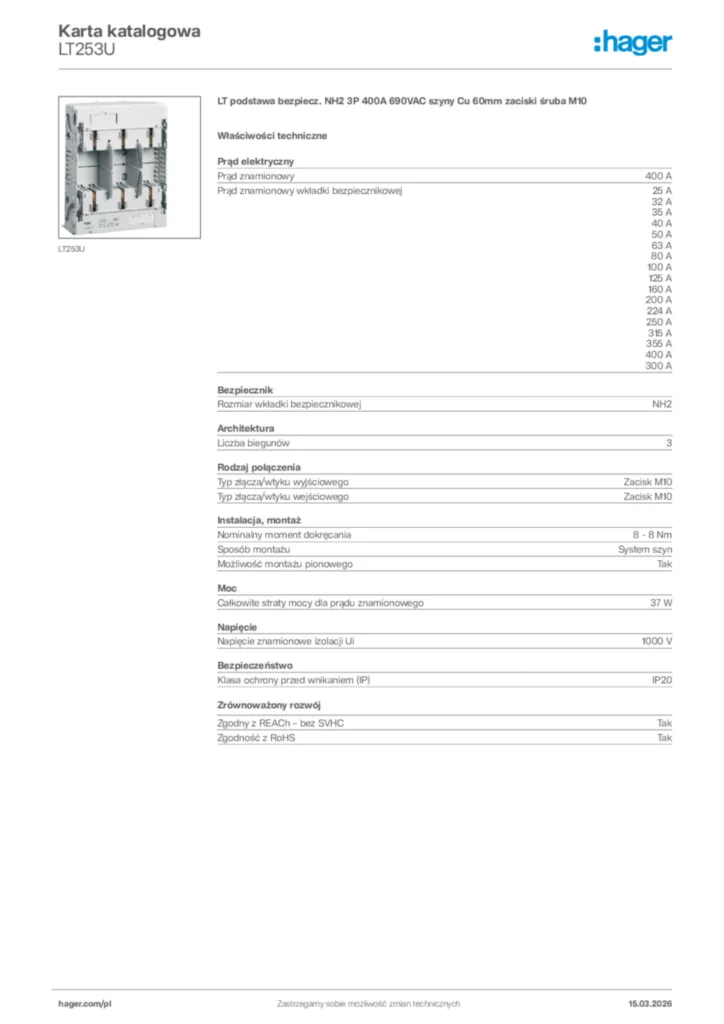

Pobierz kartę produktu

Uzupełnij swój system

Przekładnik prądowy 5 dostępne produkty
Akcesoria/części do podstaw bezpiecznikowych NH 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Połączenie zacisków kablowych 2 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy In

400 A
Prąd znamionowy wkładki bezpiecznikowej

25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 300 A
Znamionowy warunkowy prąd zwarciowy lcc

50 kA
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

15,20 kA

Rozmiar wkładki bezpiecznikowej

NH2

Liczba biegunów

3

Typ złącza/wtyku wyjściowego

Zacisk M10
Typ złącza/wtyku wejściowego

Zacisk M10
Przekrój poprzeczny przewodu sztywnego

70 - 300 mm²
Przekrój poprzeczny przewodu elastycznego

70 - 300 mm²
Typ połączenia wyjściowego

Zaciski śrubowe
Typ połączenia wejściowego

Zaciski śrubowe

Nominalny moment dokręcania

20 - 20 Nm
Moment dokręcania dla mocowania na szynie zbiorczej

8 - 8 Nm
Sposób montażu

System szyn
Możliwość montażu pionowego

Tak

Moc rozproszona (we wkładce topikowej)

37 W
Moc rozproszona przy pełnym obciążeniu

139 W
Maksymalna moc rozproszona (we wkładce topikowej)

34 W

Napięcie znamionowe izolacji Ui

1000 V
Napięcie znamionowe łączeniowe Ue (AC)

400 - 690 V

Klasa ochrony przed wnikaniem (IP)

IP20

Norma

IEC/EN 60269

Rodzaj montażu

Mocowanie śrubowe

Szerokość/grubość szyny zbiorczej

12 - 30 mm
Odległość szyn zbiorczych

60 mm
Długość

130 mm
Szerokość

210 mm
Wysokość

308 mm

Wytrzymałość mechaniczna (liczba cykli)

800
Wytrzymałość elektryczna (liczba cykli)

200

Częstotliwość

50 - 60 Hz

Posiada mechanizm obrotowy

Nie

Temperatura przechowywania/transportu

-25 - 55 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

3
Zakres temperatur pracy

-25 - 55 °C

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACH – bez SVHC Tak
