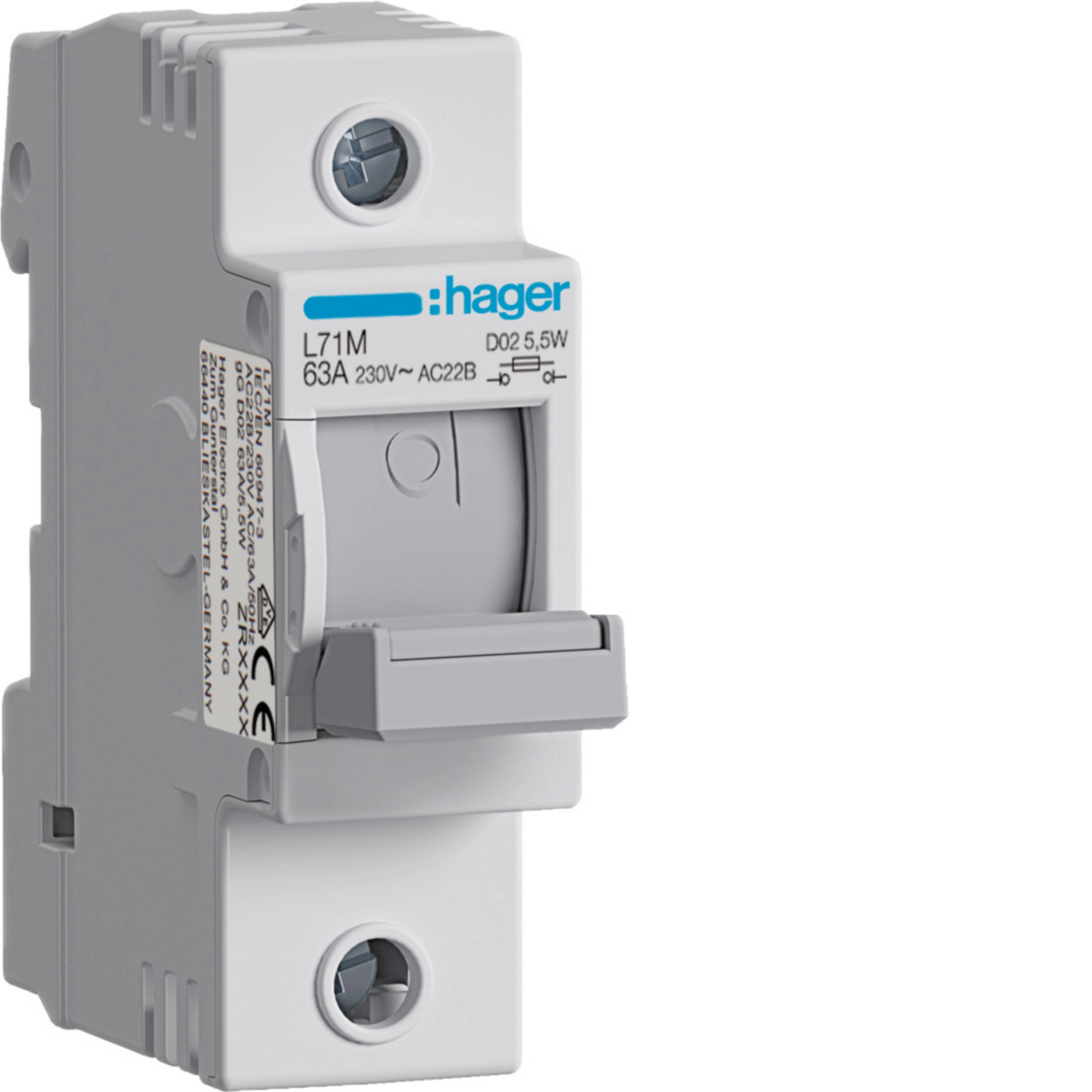

L71M - Modułowy rozłącznik bezpiecznikowy poziomy D02 1P 63A 400VAC
L71M - Modułowy rozłącznik bezpiecznikowy poziomy D02 1P 63A 400VAC

Modułowy rozłącznik bezpiecznikowy poziomy D02 1P 63A 400VAC L71M

EAN
3250610740569
Liczba w opakowaniu
12 PCEs
Grupa rabatowa
WEB
359,00zł
/ szt. *

Specyfikacja techniczna

Konstrukcja
  • Liczba biegunów
    1 P
  • Układ biegunów
    1 P
Konfi­guracja
  • Liczba modułów
    1.5
Charak­terystyka elek­tryczna
  • Napięcie znamio­nowe łącze­niowe Ue (AC)
    230 V
  • Często­tliwość
    50 Hz
Napięcie
  • Znamio­nowe napięcie izolacji Ui
    800 V
  • Znamio­nowe napięcie udarowe wytrzymywane Uimp
    6000 V
Prąd
  • Prąd zwar­ciowy umowny
    50 kA
  • Prąd znamio­nowy obwodu dla Ue=400V AC zgodnie z PN-EN 61439-1 5.3.2
    63 A
  • Prąd znamio­nowy In
    63 A
  • Prąd znamio­nowy wkładki bezpiecz­nikowej
    2 / 4 / 6 / 10 / 16 / 20 / 25 / 32 / 35 / 40 / 50 / 63 A
Bezpiecznik
  • Wiel­kość wkładki bezpiecz­nikowej
    D02
Wymiary
  • Głębo­kość produktu
    70 mm
  • Wyso­kość produktu
    85 mm
  • Długość
    44 mm
  • Szero­kość produktu
    27 mm
  • Szero­kość szyn zbior­czych
    35 mm
Moc
  • Całko­wite straty mocy dla prądu znamio­nowego
    1.8 W
  • Maksy­malna utwata mocy wkładki bezpiecz­nikowej
    5.5 W
  • Energia tracona w prze­wodach
    6 W
Wytrzyma­łość
  • Wytrzyma­łość elek­tryczna (liczba cykli)
    1500
  • Wytrzyma­łość mechaniczna (liczba cykli)
    8500
Instalacja / Montaż
  • Moment dokręca­jący
    3,3 Nm
Podłączenie
  • Prze­krój prze­wodu elastycz­nego (linka) w zacisku
    1,5 / 35mm²
  • Prze­krój prze­wodu sztyw­nego (drut) w zacisku
    1,5 / 35mm²
  • Rodzaj zacisków przy­łącze­nio­wych
    zaciski klat­kowe
Norma
  • Dopusz­czenia / atesty
    VDE
  • Dyrek­tywa euro­pejska WEEE
    dotyczy
Bezpie­czeń­stwo
  • Zgodny z REACH
    Tak
  • Zgodny z dyrek­tywą ROHS
    Tak
  • Wolne od halogenu
    Tak
  • Ochrona
    Zabez­pie­czenie przed doty­kiem (palcem lub wierz­chem dłoni)
Warunki użyt­ko­wania
  • Temperatura robocza
    -25…60 °C
  • Stopień zanie­czysz­czenia zgodnie z IEC 60664 / IEC 60947-2.
    3
  • Temperatura prze­chowywania­/tran­sportu
    -25…60 °C
Ozna­czenie
  • Grupa urządzeń
    L

Pobierz
