MCB Wyłącznik nadprądowy Icu=30kA 4P C 125A HMK499

Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja

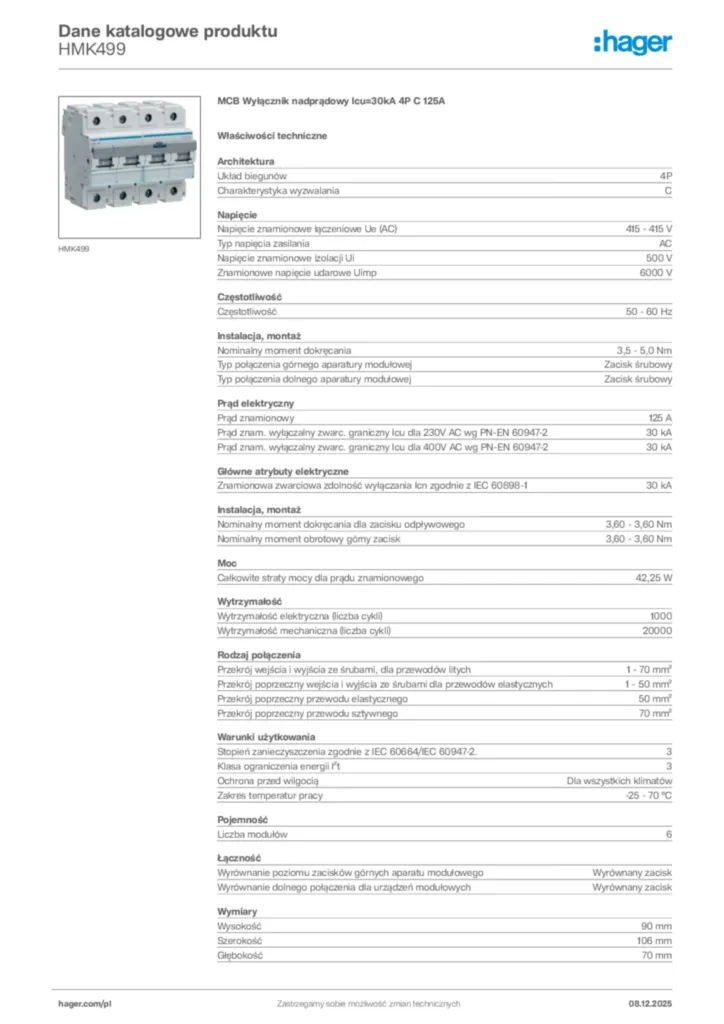

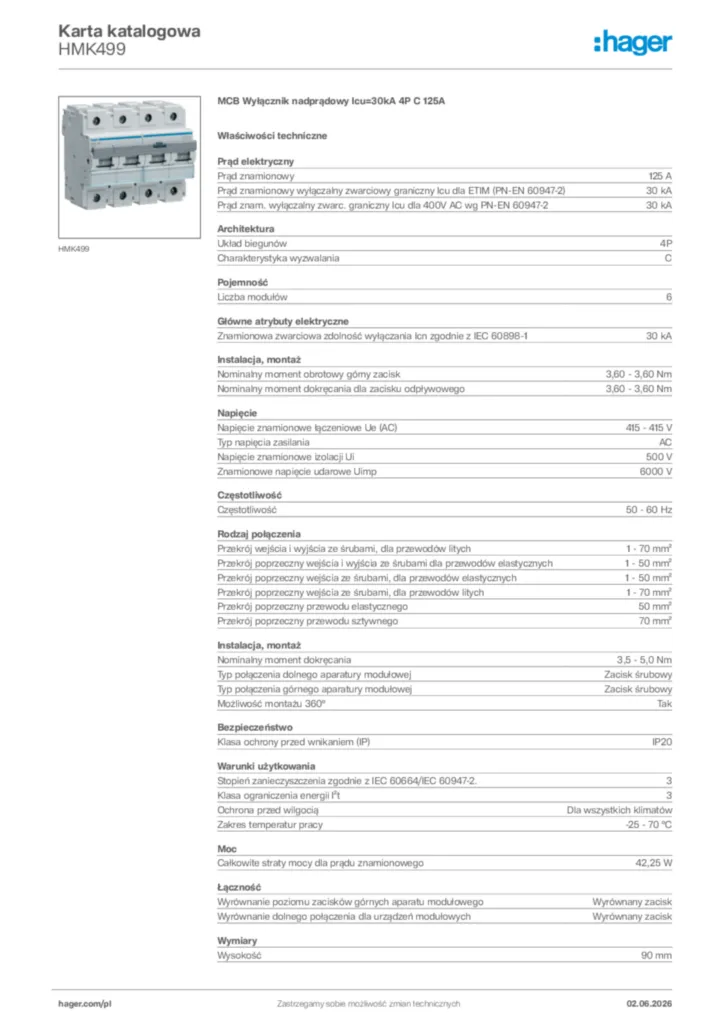

Pobierz kartę produktu

Uzupełnij swój system

Blok różnicowoprądowy 125 A typ A-HI 1 dostępne produkty
Blokady i zamki 1 dostępne produkty
Separacja faz 1 dostępne produkty
Osłona przyłączy 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy In

125 A
Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2)

30 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

30 kA
Prąd znamionowy przy -15°C

152 A
Prąd znamionowy przy -10°C

149 A
Prąd znamionowy przy -5°C

146 A
Prąd znamionowy przy 0°C

143 A
Prąd znamionowy przy 5°C

140 A
Prąd znamionowy przy 10°C

137 A
Prąd znamionowy przy 15°C

134 A
Prąd znamionowy przy 20°C

131 A
Prąd znamionowy przy 25°C

128 A
Prąd znamionowy przy 30°C

125 A
Prąd znamionowy przy 35°C

122 A
Prąd znamionowy przy 40°C

119 A
Prąd znamionowy przy 45°C

116 A
Prąd znamionowy przy 50°C

113 A
Prąd znamionowy przy 55°C

110 A
Prąd znamionowy przy 60°C

107 A
Prąd znamionowy przy 65°C

104 A
Prąd znamionowy przy 70°C

101 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

30 kA

Układ biegunów

4P
Charakterystyka wyzwalania

C

Liczba modułów

6

Nominalny moment obrotowy górny zacisk

3,60 - 3,60 Nm
Nominalny moment dokręcania dla zacisku odpływowego

3,60 - 3,60 Nm
Nominalny moment dokręcania

3,5 - 5,0 Nm
Typ połączenia dolnego aparatury modułowej

Zaciski śrubowe
Typ połączenia górnego aparatury modułowej

Zaciski śrubowe
Możliwość montażu 360°

Tak

Napięcie znamionowe łączeniowe Ue (AC)

230 - 415 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

6000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 70 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 50 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 50 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 70 mm²
Przekrój poprzeczny przewodu elastycznego

50 mm²
Przekrój poprzeczny przewodu sztywnego

70 mm²

Klasa ochrony przed wnikaniem (IP)

IP20

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

3
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Moc rozproszona (we wkładce topikowej)

42,25 W

Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Wysokość

90 mm
Szerokość

106 mm
Głębokość

70 mm
