MCB Wyłącznik nadprądowy Icu=30kA 3P C 80A HMK380
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią
Wybierz sprzedawcę
Wybierz sprzedawcę, aby uzyskać dostęp do profesjonalnych cen i kupować online
Uzupełnij swój system
Akcesoria opcjonalne
-
Blok różnicowoprądowy 125 A typ A-HI 2 dostępne produkty -
Blokady i zamki 1 dostępne produkty -
Separacja faz 1 dostępne produkty -
Osłona przyłączy 1 dostępne produkty -
Akcesoria mechaniczne 1 dostępne produkty -
Wyzwalacz podnapięciowy 1 dostępne produkty
Uzupełnij swój system
-
MZN175
Mechanizm blokujący do MCB/RCCB/RCBO
58,00 zł / szt.*
-
MZN131
Przegroda izolacyjna kpl 3 szt. do MCB Icu=10-50kA, serii HMxxxx
24,20 zł / Komplet*
-
MZN130
Pokrywa zacisku 1P do MCB Icu=10-50kA, serii HMxxxx
24,20 zł / szt.*
-
LZ060
Element dystansowy 0, 5M
6,60 zł / szt.*
-
MZ206
Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 230VAC
425,00 zł / szt.*
-
MZ204Wyzwalacz wzrostowy do MCB, RCCB, RCBO 12-24VDC / 24-48VAC
369,00 zł / szt.* -
MZ203Wyzwalacz wzrostowy do MCB, RCCB, RCBO 110-130VDC / 230-415VAC
390,00 zł / szt.*
-
MZ212Wyzwalacz nadnapięciowy do MCB, RCCB, RCBO 230VAC
211,00 zł / szt.*
-
MZ202Styk sygnalizacyjny do MCB, RCBO 1NO+1NC Ith=6A 230VAC
215,00 zł / szt.* -
MZ201Styk pomocniczy do MCB, RCBO 1NO+1NC Ith=6A 230VAC
149,60 zł / szt.*
Specyfikacja techniczna
Architektura
-
Układ biegunów3P
Napięcie
-
Napięcie znamionowe łączeniowe Ue (AC)415 - 415 V
-
Typ napięcia zasilaniaAC
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowe napięcie udarowe Uimp6000 V
Częstotliwość
-
Częstotliwość50 - 60 Hz
Instalacja, montaż
-
Nominalny moment dokręcania3,5 - 5,0 Nm
-
Typ połączenia górnego aparatury modułowejZacisk śrubowy
-
Typ połączenia dolnego aparatury modułowejZacisk śrubowy
-
Nominalny moment dokręcania dla zacisku odpływowego3,60 - 3,60 Nm
-
Nominalny moment obrotowy górny zacisk3,60 - 3,60 Nm
Prąd elektryczny
-
Prąd znamionowy80 A
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-230 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-230 kA
Główne atrybuty elektryczne
-
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-130 kA
Moc
-
Całkowite straty mocy dla prądu znamionowego20,32 W
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)1500
-
Wytrzymałość mechaniczna (liczba cykli)20000
Rodzaj połączenia
-
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych1 - 70 mm²
-
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych1 - 50 mm²
-
Przekrój poprzeczny przewodu elastycznego50 mm²
-
Przekrój poprzeczny przewodu sztywnego70 mm²
Warunki użytkowania
-
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.3
-
Ochrona przed wilgociąDla wszystkich klimatów
-
Zakres temperatur pracy-25 - 70 °C
Pojemność
-
Liczba modułów4,50
Łączność
-
Wyrównanie poziomu zacisków górnych aparatu modułowegoWyrównany zacisk
-
Wyrównanie dolnego połączenia dla urządzeń modułowychWyrównany zacisk
Wymiary
-
Wysokość90 mm
-
Szerokość80 mm
-
Głębokość70 mm
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-

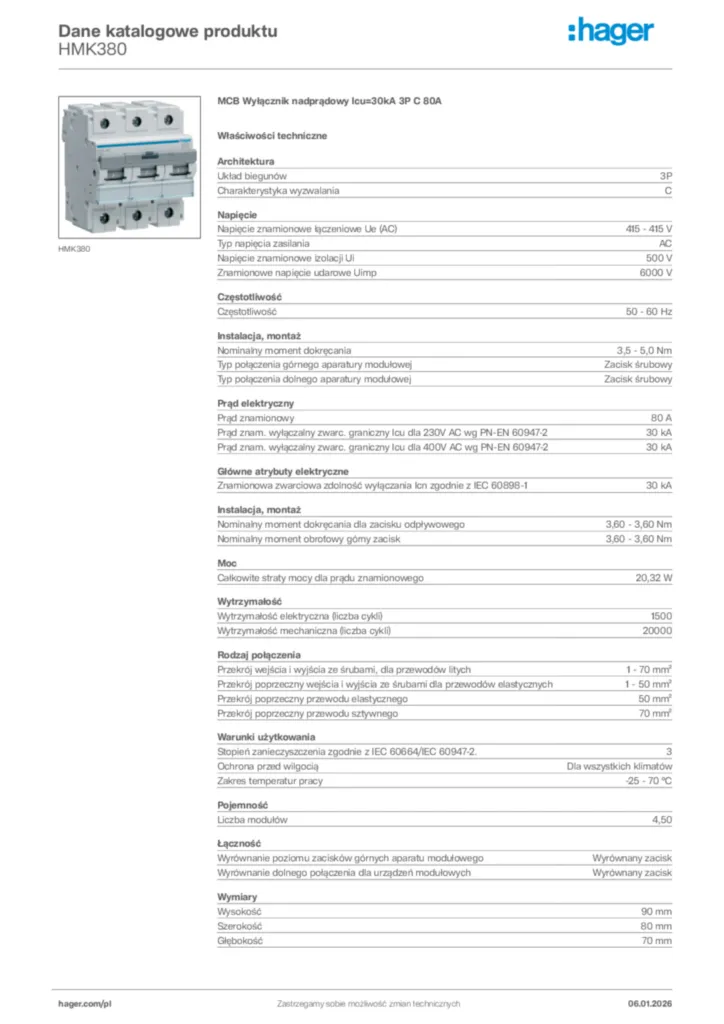

Product datasheet

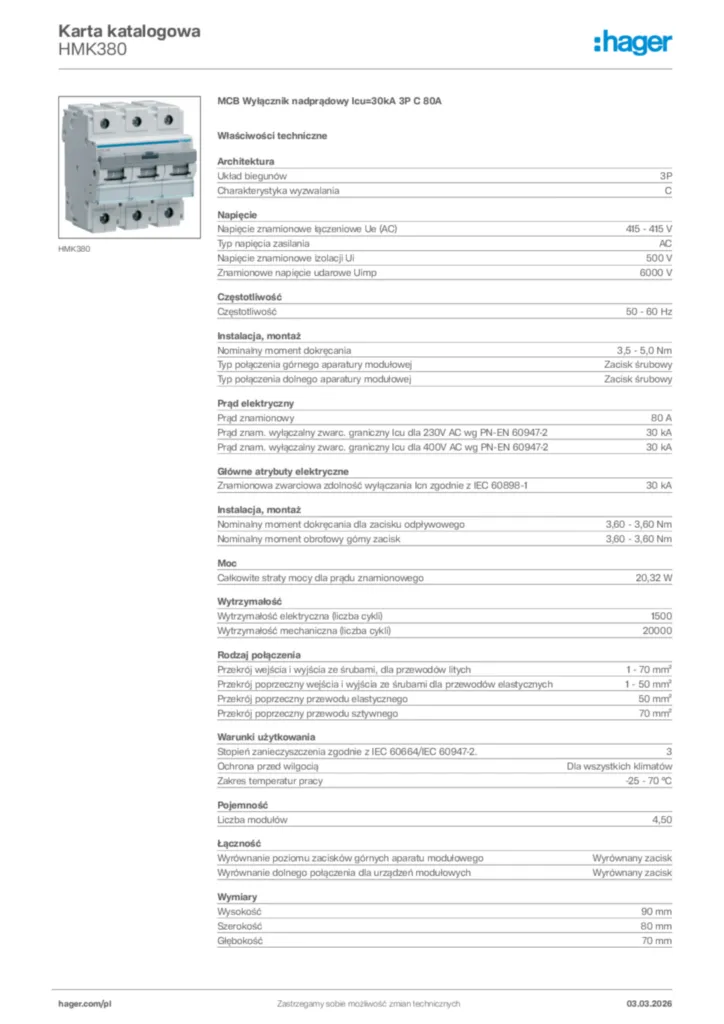

Hager Karta katalogowa HMK380
MCB Wyłącznik nadprądowy Icu=30kA 3P C 80A
PDF -
Dane techniczne - Deklaracja zgodności
Declaration
Dane techniczne - Deklaracja zgodności International 2021-07-16
PDF100,75 kB
MCB Wyłączniki nadprądowe 80-125A; HMB..., HMC..., HMD..., HMF..., HMK…
PDF199,88 kB
