Główna aparatura łączeniowa

MCCB Wyłącznik mocy h3+ P160 4P 100A 70kA Energy HES101NC

Name: HES101NC
Brand: Hager
SKU: HES101NC20
Price: 5668 PLN

EAN

3250613141264

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

5668,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

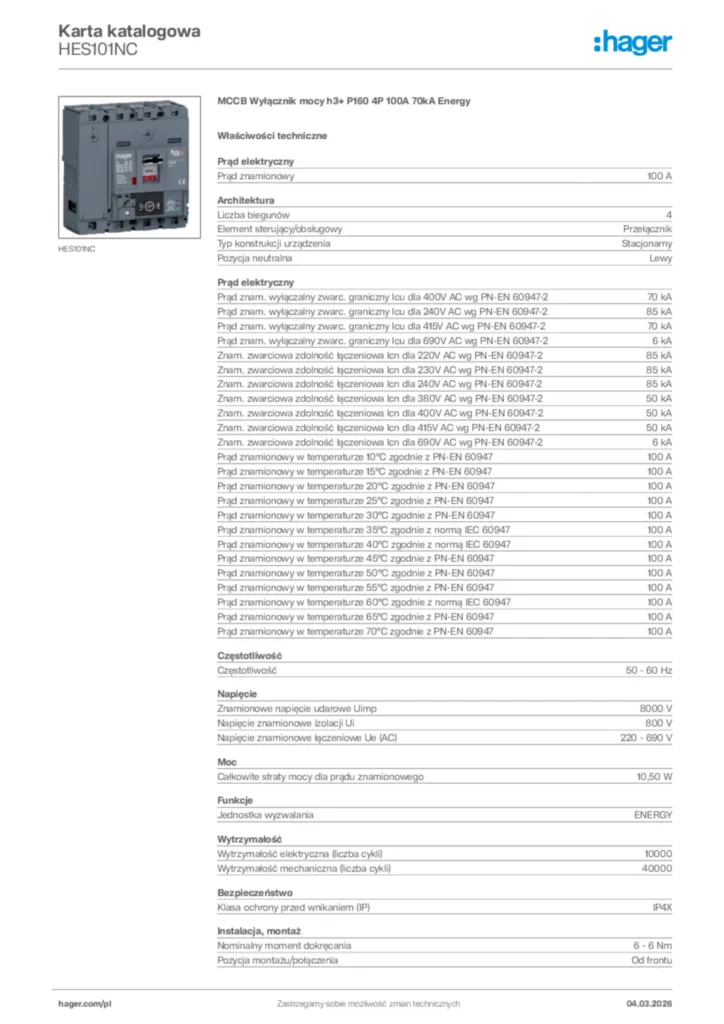

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Przewody komunikacyjne 9 dostępne produkty
Moduły komunikacyjne 2 dostępne produkty
Akcesoria elektryczne 1 dostępne produkty
Zasilacz DC 1 dostępne produkty
Wyzwalacz wzrostowy 5 dostępne produkty
Zobacz więcej 40 dostępne inne produkty

Specyfikacja techniczna

Prąd znamionowy

100 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

70 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

85 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2

70 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 690V AC wg PN-EN 60947-2

6 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 220V AC wg PN-EN 60947-2

85 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-2

85 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 240V AC wg PN-EN 60947-2

85 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 380V AC wg PN-EN 60947-2

50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-2

50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 415V AC wg PN-EN 60947-2

50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 690V AC wg PN-EN 60947-2

6 kA
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947

100 A
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947

100 A
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947

100 A
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947

100 A
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947

100 A
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947

100 A
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947

100 A
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947

100 A
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947

100 A
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947

100 A
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947

100 A
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947

100 A
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947

100 A

Liczba biegunów

4
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Stacjonarny
Pozycja neutralna

Lewy

Częstotliwość

50 - 60 Hz

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 690 V

Jednostka wyzwalania

ENERGY

Całkowite straty mocy dla prądu znamionowego

10,50 W

Wytrzymałość elektryczna (liczba cykli)

10000
Wytrzymałość mechaniczna (liczba cykli)

40000

Klasa ochrony przed wnikaniem (IP)

IP4X

Nominalny moment dokręcania

6 - 6 Nm
Pozycja montażu/połączenia

Od frontu

Przekrój poprzeczny przewodu elastycznego

6 - 70 mm²
Przekrój poprzeczny przewodu sztywnego

6 - 95 mm²

Z mechanizmem ryglującym

Tak

Materiał kabla

Miedź

Kompatybilny z blokiem różnicowoprądowym

Nie
Pasuje do szyn DIN

Nie
Nadaje się do szafy rozdzielczej

Tak

Wysokość

130 mm
Szerokość

120 mm
Głębokość

97 mm

Typ połączenia

Zacisk śrubowy

Zakres nastawczy wyzwalacza zwarciowego zwłocznego

60 - 1000 A

Zabezpieczenie przeciążeniowe zwłoczne (ltd): opóźnienie (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Zabezpieczenie krótkozwłoczne (std): prąd (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Zabezpieczenie krótkozwłoczne (std): czas opóźnienia (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
