Modułowy rozłącznik izolacyjny obrotowy 3P 80A, rozmiar 2 HAC308

Name: HAC308
Brand: Hager
SKU: HAC308
Price: 489 PLN

EAN

3250613140281

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

489,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

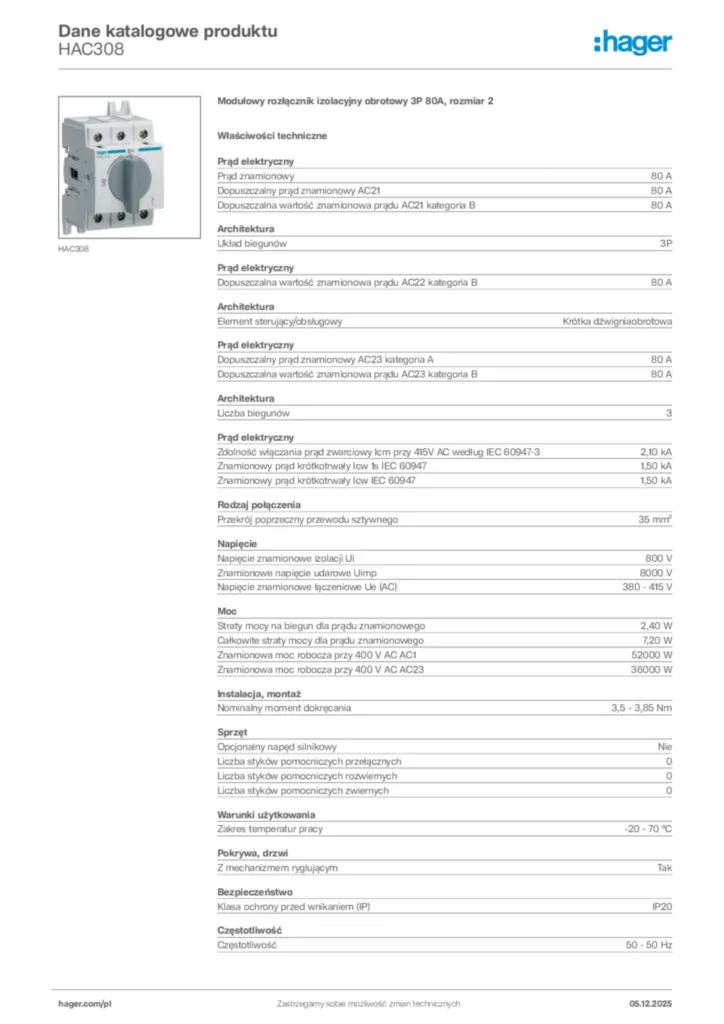

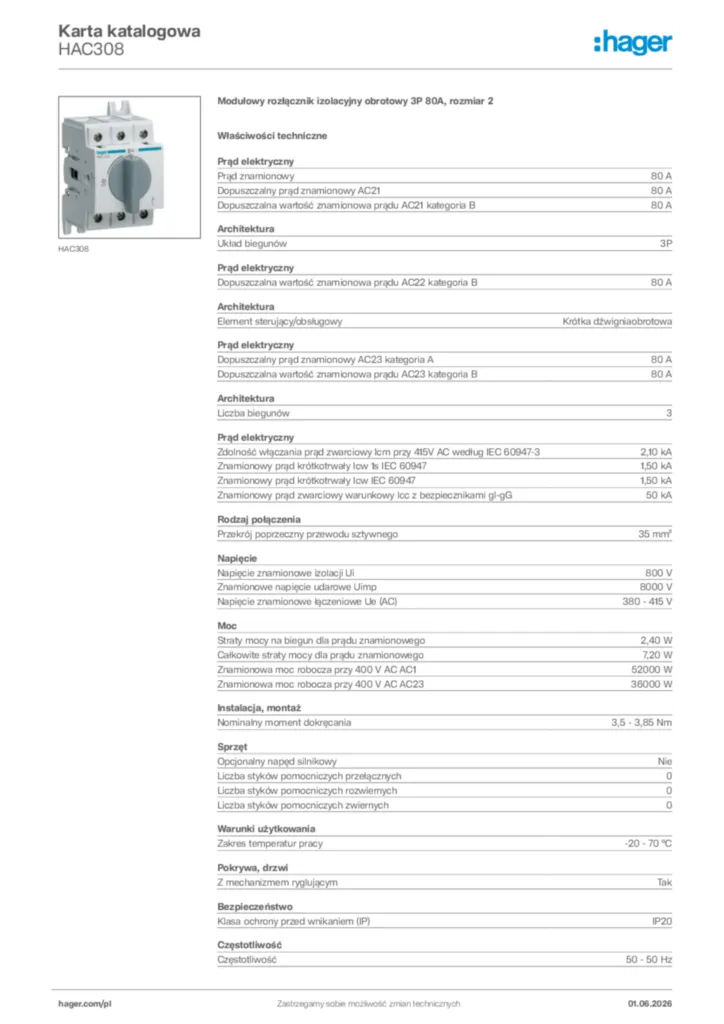

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Napęd drzwiowy do wyłączników 1 dostępne produkty
Oś napędu łącznika 3 dostępne produkty
Styki pomocnicze 2 dostępne produkty
Osłona przyłączy 1 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

80 A
Dopuszczalny prąd znamionowy AC21

80 A
Dopuszczalna wartość znamionowa prądu AC21 kategoria B

80 A
Dopuszczalna wartość znamionowa prądu AC22 kategoria B

80 A
Dopuszczalny prąd znamionowy AC23 kategoria A

80 A
Dopuszczalna wartość znamionowa prądu AC23 kategoria B

80 A
Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-3

2,10 kA
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

1,50 kA
Znamionowy prąd krótkotrwały Icw IEC 60947

1,50 kA

Układ biegunów

3P
Element sterujący/obsługowy

Krótka dźwigniaobrotowa
Liczba biegunów

3

Przekrój poprzeczny przewodu sztywnego

35 mm²

Napięcie znamionowe izolacji Ui

800 V
Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe łączeniowe Ue (AC)

380 - 415 V

Straty mocy na biegun dla prądu znamionowego

2,40 W
Całkowite straty mocy dla prądu znamionowego

7,20 W
Znamionowa moc robocza przy 400 V AC AC1

52000 W
Znamionowa moc robocza przy 400 V AC AC23

36000 W

Nominalny moment dokręcania

3,5 - 3,85 Nm

Opcjonalny napęd silnikowy

Nie
Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0

Zakres temperatur pracy

-20 - 70 °C

Z mechanizmem ryglującym

Tak

Klasa ochrony przed wnikaniem (IP)

IP20

Częstotliwość

50 - 50 Hz

Typ połączenia

Zacisk śrubowy

Jest przełącznikiem zmiany kierunku

Nie
Jako wyłącznik awaryjny

Nie
Jako rozłącznik główny

Tak
Jako rozłącznik remontowy

Tak
Jako rozłącznik bezpieczeństwa

Tak
Wersja rozłącznika mocy

Tak

Liczba modułów

3

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodność z REACH Tak

Certyfikaty i dokumenty

REACH declaration HAC308 (english)

PDF

103,10 kB

RoHS declaration HAC308 (english)

PDF

103,59 kB

Pobierz

Obraz produktu

Zdjęcie produktu HAC308
Instrukcja montażu

Instrukcja montażu International 2022-04-08

PDF

1,72 MB
Dane techniczne - Deklaracja zgodności

Declaration

Dane techniczne - Deklaracja zgodności International 2022-04-13

PDF

835,39 kB

Declaration

Dane techniczne - Deklaracja zgodności International 2022-09-07

PDF

635,00 kB
