Modułowy rozłącznik izolacyjny obrotowy 4P 32A, rozmiar 1 HAB403

Name: HAB403
Brand: Hager
SKU: HAB403
Price: 301.1 PLN

Cena

301,10 zł

/ Sztuka *

catalog.product_page.similar.title

HAB404

catalog.product_page.transfer_button.label

Akcesoria
Specyfikacja techniczna
catalog.pageproduct.title_sustainability.h2

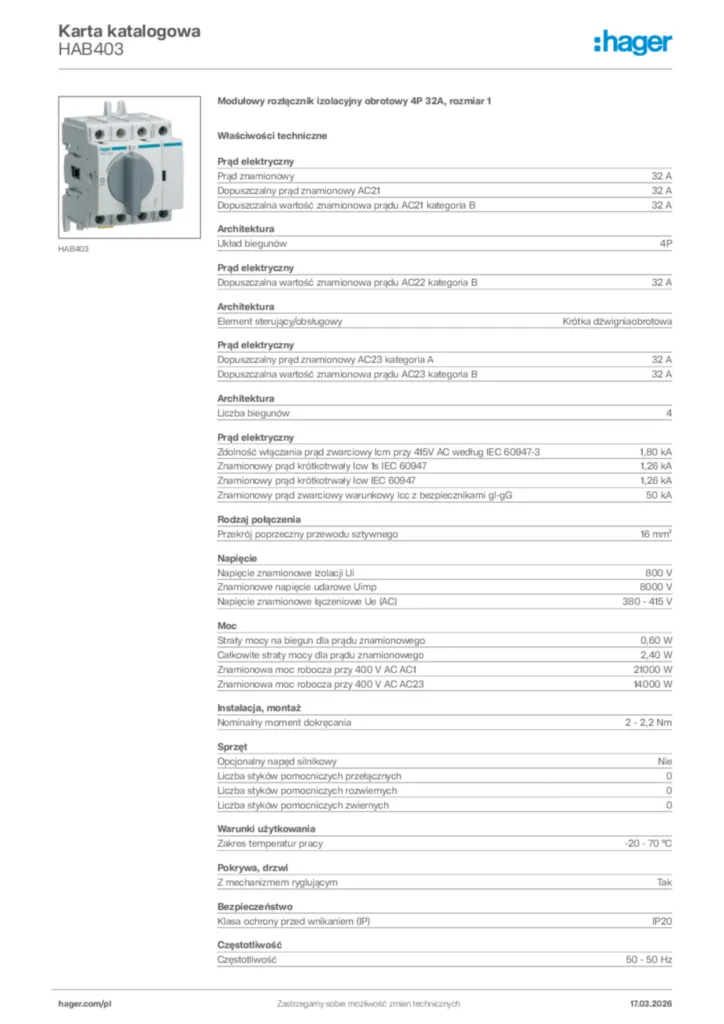

Dokumentacja
Wi?cej produktów

product.page.accessories.title

Oś napędu łącznika 5 product.page.accessories.products-available
Osłona przyłączy 1 product.page.accessories.products-available
Napęd drzwiowy do wyłączników 1 product.page.accessories.products-available
Styki pomocnicze 2 product.page.accessories.products-available

Specyfikacja techniczna

Prąd znamionowy In

32 A
Dopuszczalny prąd znamionowy AC21

32 A
Dopuszczalny prąd znamionowy AC21 kategoria A

32 A
Dopuszczalna wartość znamionowa prądu AC21 kategoria B

32 A
Dopuszczalny prąd znamionowy AC22 kategoria A

32 A
Dopuszczalna wartość znamionowa prądu AC22 kategoria B

32 A
Dopuszczalny prąd znamionowy AC23 kategoria A

32 A
Dopuszczalna wartość znamionowa prądu AC23 kategoria B

32 A
Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-3

1,8 kA
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

1,26 kA
Znamionowy prąd krótkotrwały Icw t=1s 380-415 V AC zgodnie z IEC 60947-3

1,26 kA
Znamionowy prąd zwarciowy warunkowy lcc z bezpiecznikami gl-gG

50 kA

Układ biegunów

4P
Element sterujący/obsługowy

Krótka dźwigniaobrotowa
Pozycja neutralna

Bez położenia neutralnego
Liczba biegunów

4

Przekrój poprzeczny przewodu sztywnego

16 mm²

Napięcie znamionowe izolacji Ui

800 V
Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe łączeniowe Ue (AC)

380 - 415 V
Typ napięcia zasilania

AC

Straty mocy na biegun dla prądu znamionowego

0,60 W
Moc rozproszona (we wkładce topikowej)

2,40 W
Znamionowa moc robocza przy 400 V AC AC1

21000 W
Znamionowa moc robocza przy 400 V AC AC23

14000 W

Nominalny moment dokręcania

2 - 2,2 Nm

Opcjonalny napęd silnikowy

Nie
Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0
Plombowane

Tak

Zakres temperatur pracy

-20 - 70 °C

Z mechanizmem ryglującym

Tak

Klasa ochrony przed wnikaniem (IP)

IP20

Częstotliwość

50 - 50 Hz

Typ połączenia

Zaciski śrubowe

Jest przełącznikiem zmiany kierunku

Nie
Jako wyłącznik awaryjny

Nie
Jako rozłącznik główny

Tak
Jako rozłącznik remontowy

Tak
Jako rozłącznik bezpieczeństwa

Tak
Wersja rozłącznika mocy

Tak

Liczba modułów

3,5
