Modułowy rozłącznik izolacyjny obrotowy 3P 20A, rozmiar 1 HAB302

Name: HAB302
Brand: Hager
SKU: HAB302
Price: 200 PLN

EAN

3250613140236

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Dopasowane narzędzia

Aplikacja Hager Ready

Cena

200,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

Pobierz kartę produktu

Uzupełnij swój system

Osłona przyłączy 1 dostępne produkty
Oś napędu łącznika 5 dostępne produkty
Napęd drzwiowy do wyłączników 1 dostępne produkty
Styki pomocnicze 2 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

20 A
Dopuszczalny prąd znamionowy AC21

20 A
Dopuszczalna wartość znamionowa prądu AC21 kategoria B

20 A
Dopuszczalna wartość znamionowa prądu AC22 kategoria B

20 A
Dopuszczalny prąd znamionowy AC23 kategoria A

20 A
Dopuszczalna wartość znamionowa prądu AC23 kategoria B

20 A
Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-3

1,80 kA
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

1,26 kA
Znamionowy prąd krótkotrwały Icw IEC 60947

1,26 kA

Układ biegunów

3P
Element sterujący/obsługowy

Krótka dźwigniaobrotowa
Liczba biegunów

3

Przekrój poprzeczny przewodu sztywnego

16 mm²

Napięcie znamionowe izolacji Ui

800 V
Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe łączeniowe Ue (AC)

380 - 415 V

Straty mocy na biegun dla prądu znamionowego

0,30 W
Całkowite straty mocy dla prądu znamionowego

0,80 W
Znamionowa moc robocza przy 400 V AC AC1

13000 W
Znamionowa moc robocza przy 400 V AC AC23

9000 W

Nominalny moment dokręcania

2 - 2,2 Nm

Opcjonalny napęd silnikowy

Nie
Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0

Zakres temperatur pracy

-20 - 70 °C

Z mechanizmem ryglującym

Tak

Klasa ochrony przed wnikaniem (IP)

IP20

Częstotliwość

50 - 50 Hz

Typ połączenia

Zacisk śrubowy

Jest przełącznikiem zmiany kierunku

Nie
Jako wyłącznik awaryjny

Nie
Jako rozłącznik główny

Tak
Jako rozłącznik remontowy

Tak
Jako rozłącznik bezpieczeństwa

Tak
Wersja rozłącznika mocy

Tak

Liczba modułów

2,57

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACh – bez SVHC Tak

Certyfikaty i dokumenty

Hager REACH declaration HAB302

PDF

Hager RoHS report HAB302

PDF

Pobierz

Obraz produktu

Zdjęcie produktu HAB302

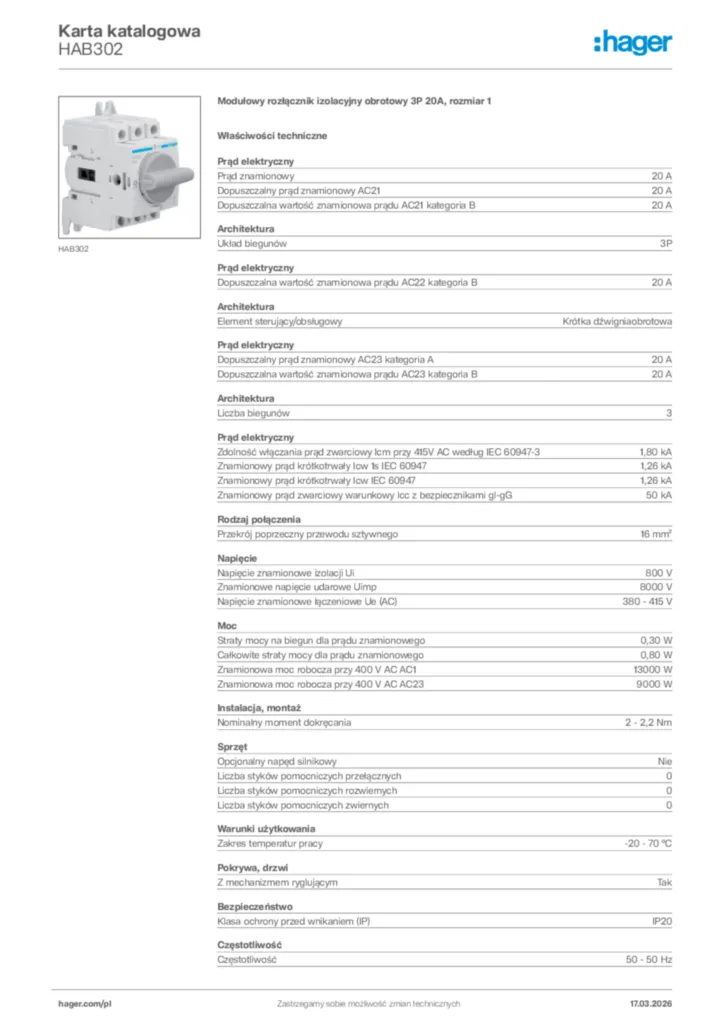

Product datasheet

Hager Dane katalogowe produktu HAB302

Modułowy rozłącznik izolacyjny obrotowy 3P 20A, rozmiar 1

PDF
Instrukcja montażu

Instrukcja montażu International 2022-04-08

PDF

1,72 MB
Katalog

Katalog główny - Rozdział energii

Katalog główny

PDF

197,18 MB
Narzędzia

Aplikacja Hager Ready

Twój cyfrowy asystent

URL
Dane techniczne - Deklaracja zgodności

Declaration

Dane techniczne - Deklaracja zgodności International 2022-04-13

PDF

835,39 kB

Declaration

Dane techniczne - Deklaracja zgodności International 2022-09-07

PDF

635,00 kB
