Rozłącznik izolacyjny 3P 250A HA354
EAN
3250613113544
Liczba w opakowaniu
1 szt.
Grupa rabatowa
UTS
Cena
1 636,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Styki pomocnicze 1 dostępne produkty -
Napęd drzwiowy do wyłączników 1 dostępne produkty -
Oś napędu łącznika 2 dostępne produkty -
Osłona przyłączy 2 dostępne produkty -
Akcesoria/części do aparatury niskonapięciowej 2 dostępne produkty
Uzupełnij swój system
-
HZ023
Styk pomocniczy do rozłączników obciążenia 125-630A 2x 1Z+R
222,00 zł / szt.*
-
HZC101
Wałek mechanizmu obrotowego na drzwi rozdzielnicy długość 200 mm
67,00 zł / szt.* -
HZC102Wałek przedłużający l=320 mm HA351-HA458 HI
65,00 zł / szt.*
-
HZ034
Osłona do rozłączników typu HA354 3P 250A
93,00 zł / szt.* -
HZC203Pokrywa zacisków 3P do rozłączników obciążenia 250A
304,00 zł / szt.*
-
HZ074
Zaciski klatkowe do HA354 (3 szt.)
348,00 zł / szt.* -
HZ184Zacisk podwójny do HA354
570,00 zł / szt.*

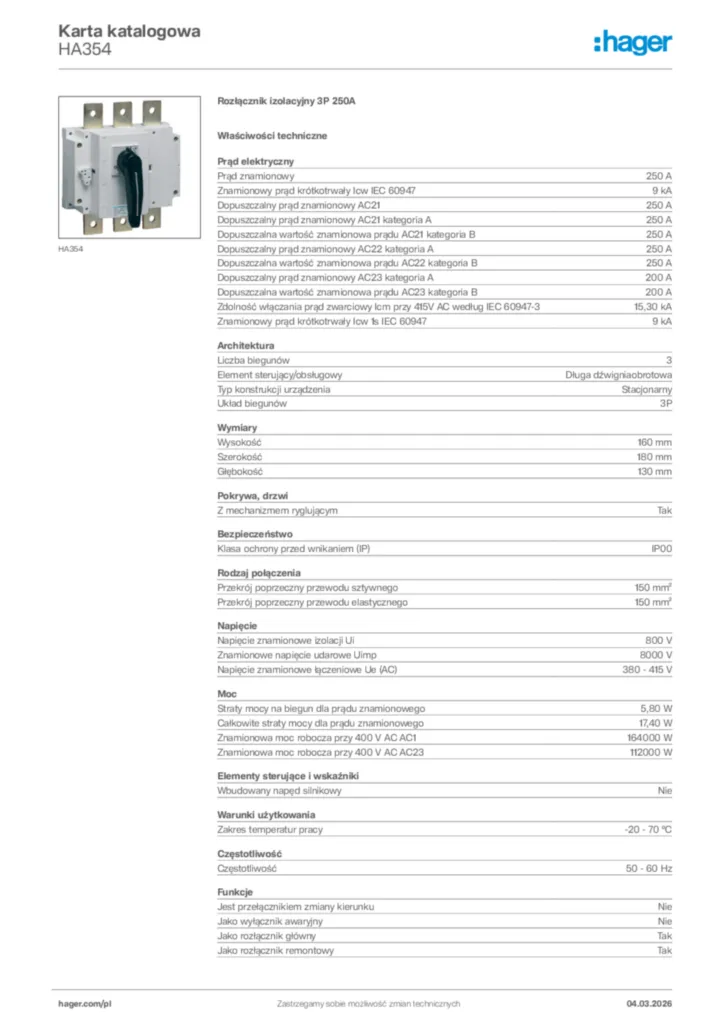

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy250 A
-
Znamionowy prąd krótkotrwały Icw IEC 609479 kA
-
Dopuszczalny prąd znamionowy AC21250 A
-
Dopuszczalny prąd znamionowy AC21 kategoria A250 A
-
Dopuszczalna wartość znamionowa prądu AC21 kategoria B250 A
-
Dopuszczalny prąd znamionowy AC22 kategoria A250 A
-
Dopuszczalna wartość znamionowa prądu AC22 kategoria B250 A
-
Dopuszczalny prąd znamionowy AC23 kategoria A200 A
-
Dopuszczalna wartość znamionowa prądu AC23 kategoria B200 A
-
Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-315,30 kA
-
Znamionowy prąd krótkotrwały Icw 1s IEC 609479 kA
Architektura
-
Liczba biegunów3
-
Element sterujący/obsługowyUchwyt długi
-
Typ konstrukcji urządzeniaStacjonarny
-
Układ biegunów3P
Wymiary
-
Wysokość160 mm
-
Szerokość180 mm
-
Głębokość130 mm
Pokrywa, drzwi
-
Z mechanizmem ryglującymTak
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP00
Rodzaj połączenia
-
Przekrój poprzeczny przewodu sztywnego150 mm²
-
Przekrój poprzeczny przewodu elastycznego150 mm²
Napięcie
-
Napięcie znamionowe izolacji Ui800 V
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe łączeniowe Ue (AC)380 - 415 V
Moc
-
Straty mocy na biegun dla prądu znamionowego5,80 W
-
Całkowite straty mocy dla prądu znamionowego17,40 W
-
Znamionowa moc robocza przy 400 V AC AC1164000 W
-
Znamionowa moc robocza przy 400 V AC AC23112000 W
Elementy sterujące i wskaźniki
-
Wbudowany napęd silnikowyNie
Warunki użytkowania
-
Zakres temperatur pracy-20 - 70 °C
Częstotliwość
-
Częstotliwość50 - 60 Hz
Funkcje
-
Jest przełącznikiem zmiany kierunkuNie
-
Jako wyłącznik awaryjnyNie
-
Jako rozłącznik głównyTak
-
Jako rozłącznik remontowyTak
-
Jako rozłącznik bezpieczeństwaTak
-
Wersja rozłącznika mocyTak
Sprzęt
-
Opcjonalny napęd silnikowyNie
-
Liczba styków pomocniczych przełącznych0
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych zwiernych0
Instalacja, montaż
-
Nominalny moment dokręcania20 - 22 Nm
