Rozłącznik izolacyjny 4P 1600A HA464

Name: HA464
Brand: Hager
SKU: HA464
Price: 18916 PLN

EAN

3250613119720

Liczba w opakowaniu

1 szt.

Grupa rabatowa

UTS

Cena

18916,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

Pobierz kartę produktu

Uzupełnij swój system

Osłona przyłączy 1 dostępne produkty
Styki pomocnicze 1 dostępne produkty
Oś napędu łącznika 2 dostępne produkty
Napęd drzwiowy do wyłączników 2 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

1600 A
Znamionowy prąd krótkotrwały Icw IEC 60947

50 kA
Dopuszczalny prąd znamionowy AC21

1600 A
Dopuszczalny prąd znamionowy AC21 kategoria A

1600 A
Dopuszczalna wartość znamionowa prądu AC21 kategoria B

1600 A
Dopuszczalny prąd znamionowy AC22 kategoria A

1250 A
Dopuszczalna wartość znamionowa prądu AC22 kategoria B

1250 A
Dopuszczalny prąd znamionowy AC23 kategoria A

1000 A
Dopuszczalna wartość znamionowa prądu AC23 kategoria B

1000 A
Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-3

66 kA
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

50 kA

Liczba biegunów

4
Element sterujący/obsługowy

Długa dźwigniaobrotowa
Typ konstrukcji urządzenia

Stacjonarny
Układ biegunów

4P

Z mechanizmem ryglującym

Tak

Klasa ochrony przed wnikaniem (IP)

IP00

Przekrój poprzeczny przewodu sztywnego

6x 185 mm²
Przekrój poprzeczny przewodu elastycznego

6x 185 mm²

Napięcie znamionowe izolacji Ui

1000 V
Znamionowe napięcie udarowe Uimp

12000 V
Napięcie znamionowe łączeniowe Ue (AC)

380 - 415 V

Straty mocy na biegun dla prądu znamionowego

122 W
Całkowite straty mocy dla prądu znamionowego

366 W
Znamionowa moc robocza przy 400 V AC AC1

1053000 W
Znamionowa moc robocza przy 400 V AC AC23

562000 W

Wbudowany napęd silnikowy

Nie

Zakres temperatur pracy

-20 - 70 °C

Częstotliwość

50 - 60 Hz

Jest przełącznikiem zmiany kierunku

Nie
Jako wyłącznik awaryjny

Nie
Jako rozłącznik główny

Tak
Jako rozłącznik remontowy

Tak
Jako rozłącznik bezpieczeństwa

Tak
Wersja rozłącznika mocy

Tak

Opcjonalny napęd silnikowy

Nie
Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0

Nominalny moment dokręcania

40 - 45 Nm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACh – bez SVHC Tak

Certyfikaty i dokumenty

PEP en-GB 2025-07-23

PDF

369,67 kB

Hager REACH declaration HA464

PDF

Hager RoHS report HA464

PDF

Pobierz

Obraz produktu

Zdjęcie produktu HA464

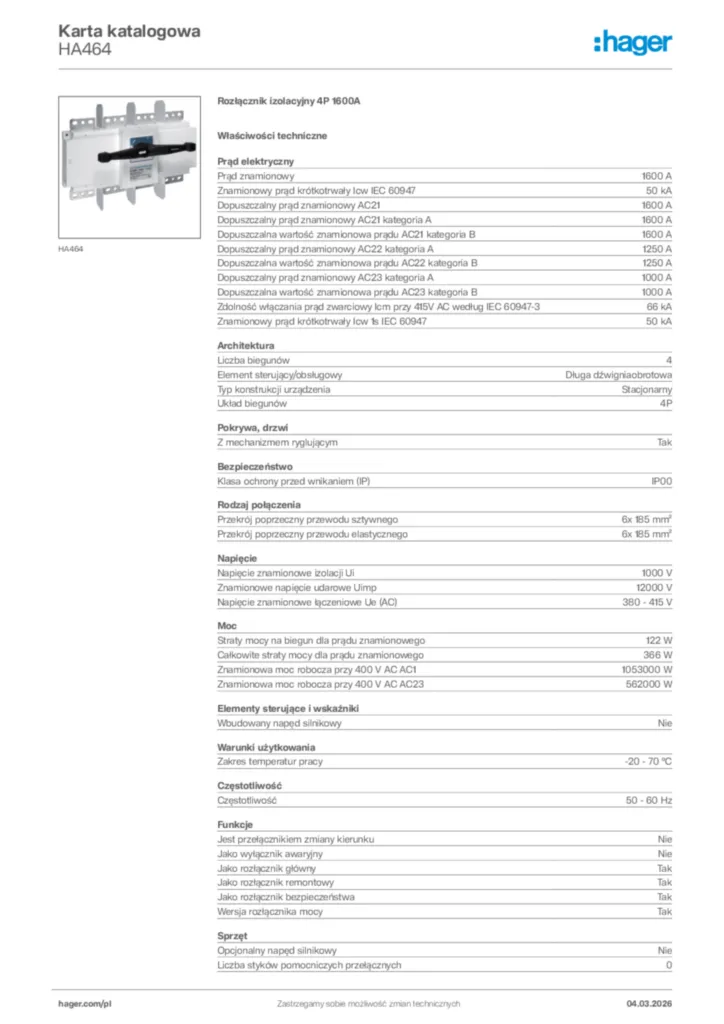

Product datasheet

Hager Dane katalogowe produktu HA464

Rozłącznik izolacyjny 4P 1600A

PDF
Instrukcja montażu

Inter. a coupure apparente HAx6x

Instrukcja montażu en-GB, fr-FR, de-DE 2019-06-12

PDF

639,25 kB
Dane techniczne - Deklaracja zgodności

Declaration

Dane techniczne - Deklaracja zgodności International 2021-05-17

PDF

200,64 kB

Declaration

Dane techniczne - Deklaracja zgodności International 2022-04-13

PDF

777,14 kB

Deklaracja zgodności UE

Rozłączniki obciążenia 125 - 3200 A; HA…, HZ…

PDF

367,72 kB
