Rozłącznik izolacyjny 4P 160A HA452
EAN
3250613114527
Liczba w opakowaniu
1 szt.
Grupa rabatowa
UTS
Cena
1 415,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Styki pomocnicze 1 dostępne produkty -
Napęd drzwiowy do wyłączników 1 dostępne produkty -
Oś napędu łącznika 2 dostępne produkty -
Osłona przyłączy 2 dostępne produkty -
Akcesoria/części do aparatury niskonapięciowej 1 dostępne produkty
Uzupełnij swój system
-
HZ023
Styk pomocniczy do rozłączników obciążenia 125-630A 2x 1Z+R
232,00 zł / szt.*
-
HZC101
Wałek mechanizmu obrotowego na drzwi rozdzielnicy długość 200 mm
71,00 zł / szt.* -
HZC102Wałek przedłużający l=320 mm HA351-HA458 HI
68,00 zł / szt.*
-
HZ043
Osłona do rozłaczników typu HA451/HA452 4P 125-160A
74,00 zł / szt.* -
HZC202Pokrywa zacisków 4P do rozłączników obciążenia 125-160A
265,00 zł / szt.*
-
HZ083
Zaciski klatkowe do HA452 (4szt.)
267,00 zł / szt.*

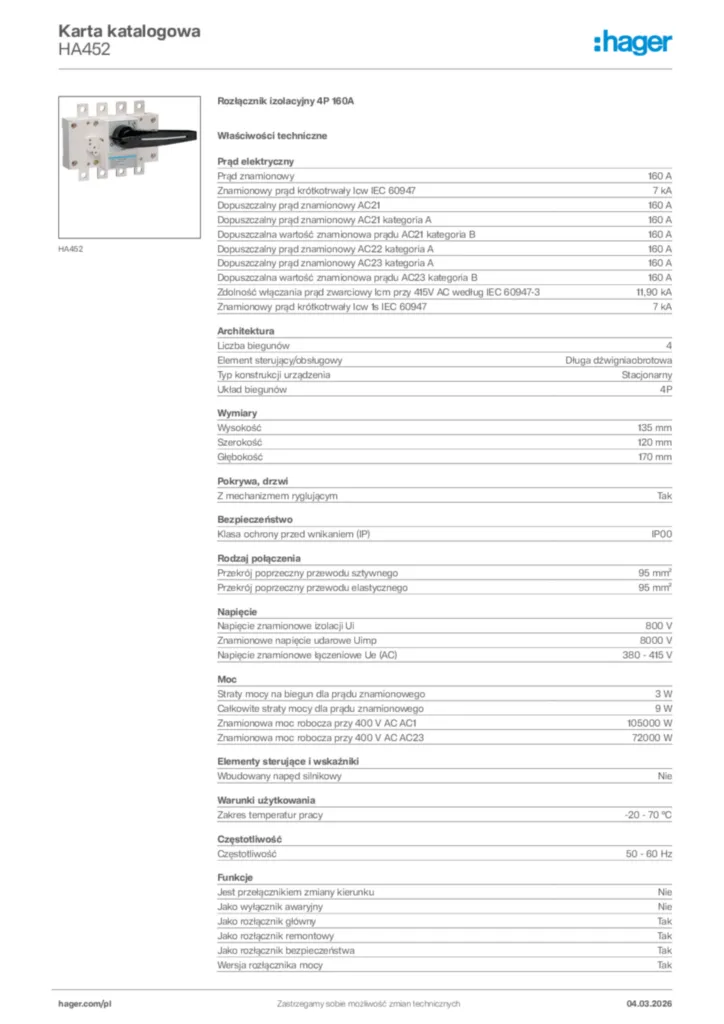

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy160 A
-
Znamionowy prąd krótkotrwały Icw IEC 609477 kA
-
Dopuszczalny prąd znamionowy AC21160 A
-
Dopuszczalny prąd znamionowy AC21 kategoria A160 A
-
Dopuszczalna wartość znamionowa prądu AC21 kategoria B160 A
-
Dopuszczalny prąd znamionowy AC22 kategoria A160 A
-
Dopuszczalny prąd znamionowy AC23 kategoria A160 A
-
Dopuszczalna wartość znamionowa prądu AC23 kategoria B160 A
-
Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-311,90 kA
-
Znamionowy prąd krótkotrwały Icw 1s IEC 609477 kA
Architektura
-
Liczba biegunów4
-
Element sterujący/obsługowyUchwyt długi
-
Typ konstrukcji urządzeniaStacjonarny
-
Układ biegunów4P
Wymiary
-
Wysokość135 mm
-
Szerokość120 mm
-
Głębokość170 mm
Pokrywa, drzwi
-
Z mechanizmem ryglującymTak
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP00
Rodzaj połączenia
-
Przekrój poprzeczny przewodu sztywnego95 mm²
-
Przekrój poprzeczny przewodu elastycznego95 mm²
Napięcie
-
Napięcie znamionowe izolacji Ui800 V
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe łączeniowe Ue (AC)380 - 415 V
Moc
-
Straty mocy na biegun dla prądu znamionowego3 W
-
Całkowite straty mocy dla prądu znamionowego9 W
-
Znamionowa moc robocza przy 400 V AC AC1105000 W
-
Znamionowa moc robocza przy 400 V AC AC2372000 W
Elementy sterujące i wskaźniki
-
Wbudowany napęd silnikowyNie
Warunki użytkowania
-
Zakres temperatur pracy-20 - 70 °C
Częstotliwość
-
Częstotliwość50 - 60 Hz
Funkcje
-
Jest przełącznikiem zmiany kierunkuNie
-
Jako wyłącznik awaryjnyNie
-
Jako rozłącznik głównyTak
-
Jako rozłącznik remontowyTak
-
Jako rozłącznik bezpieczeństwaTak
-
Wersja rozłącznika mocyTak
Sprzęt
-
Opcjonalny napęd silnikowyNie
-
Liczba styków pomocniczych przełącznych0
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych zwiernych0
Instalacja, montaż
-
Nominalny moment dokręcania9 - 9,9 Nm
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Instrukcja montażu
Instrukcja montażu en-GB, es-ES, fr-FR, de-DE, it-IT 2017-11-17
PDF1,13 MB -
Dane techniczne - Deklaracja zgodności
Declaration
Dane techniczne - Deklaracja zgodności International 2021-05-17
PDF200,64 kB
Declaration
Dane techniczne - Deklaracja zgodności International 2022-04-13
PDF777,14 kB
Deklaracja zgodności UE
Rozłączniki obciążenia 125 - 3200 A; HA…, HZ…
PDF367,72 kB
