Stycznik mocy 3P +1 NO 38A 24 -27 VDC EV03810E

Name: EV03810E
Brand: Hager
SKU: EV03810E
Price: 912.5 PLN

Cena

912,50 zł

/ Sztuka *

catalog.product_page.transfer_button.label

Akcesoria
Specyfikacja techniczna
catalog.pageproduct.title_sustainability.h2

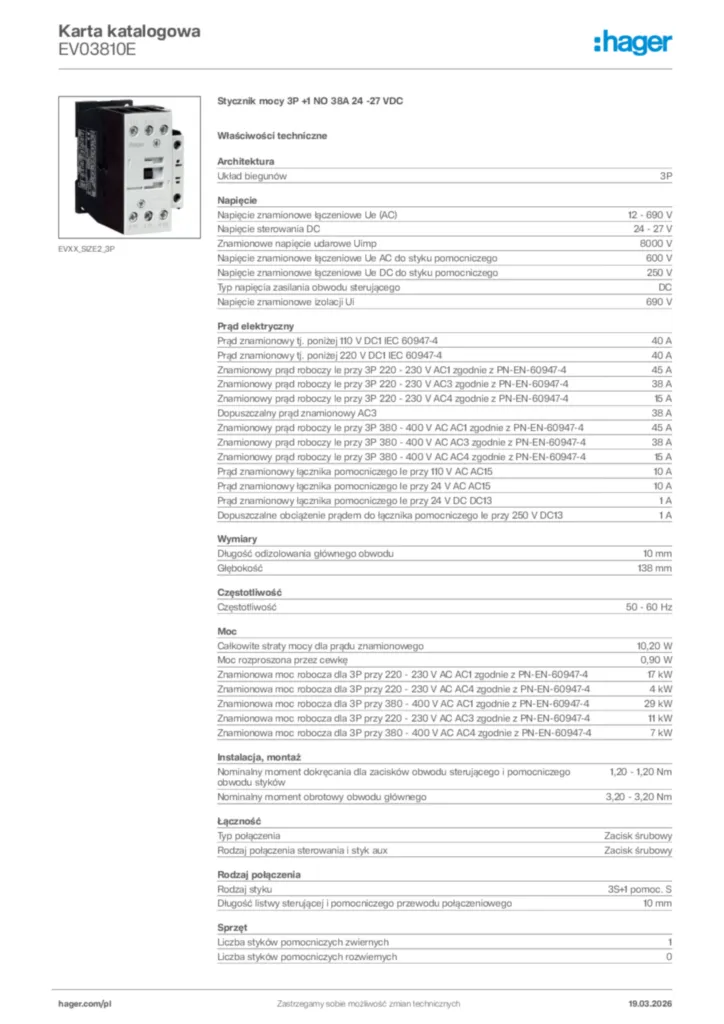

Dokumentacja
Wi?cej produktów

product.page.accessories.title

Przewody pomocnicze 1 product.page.accessories.products-available
Przekaźnik przeciążeniowy termiczny 5 product.page.accessories.products-available
Wyposażenie dodatkowe do aparatury modułowej 6 product.page.accessories.products-available
Akcesoria mechaniczne 1 product.page.accessories.products-available

Specyfikacja techniczna

Układ biegunów

3P

Napięcie znamionowe łączeniowe Ue (AC)

12 - 690 V
Napięcie sterowania DC

24 - 27 V
Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe łączeniowe Ue AC do styku pomocniczego

600 V
Napięcie znamionowe łączeniowe Ue DC do styku pomocniczego

250 V
Typ napięcia zasilania obwodu sterującego

DC
Napięcie znamionowe izolacji Ui

690 V

Prąd znamionowy tj. poniżej 110 V DC1 IEC 60947-4

40 A
Prąd znamionowy tj. poniżej 220 V DC1 IEC 60947-4

40 A
Znamionowy prąd roboczy le przy 3P 220 - 230 V AC1 zgodnie z PN-EN-60947-4

45 A
Znamionowy prąd roboczy le przy 3P 220 - 230 V AC3 zgodnie z PN-EN-60947-4

38 A
Znamionowy prąd roboczy le przy 3P 220 - 230 V AC4 zgodnie z PN-EN-60947-4

15 A
Dopuszczalny prąd znamionowy AC3

38 A
Znamionowy prąd roboczy le przy 3P 380 - 400 V AC AC1 zgodnie z PN-EN-60947-4

45 A
Znamionowy prąd roboczy le przy 3P 380 - 400 V AC AC3 zgodnie z PN-EN-60947-4

38 A
Znamionowy prąd roboczy le przy 3P 380 - 400 V AC AC4 zgodnie z PN-EN-60947-4

15 A
Prąd znamionowy łącznika pomocniczego Ie przy 110 V AC AC15

10 A
Prąd znamionowy łącznika pomocniczego Ie przy 24 V AC AC15

10 A
Prąd znamionowy łącznika pomocniczego Ie przy 24 V DC DC13

1 A
Dopuszczalne obciążenie prądem do łącznika pomocniczego Ie przy 250 V DC13

1 A

Długość odizolowania głównego obwodu

10 mm
Głębokość

138 mm

Częstotliwość

50 - 60 Hz

Moc rozproszona (we wkładce topikowej)

10,20 W
Moc rozproszona przez cewkę

0,90 W
Znamionowa moc robocza dla 3P przy 220 - 230 V AC AC1 zgodnie z PN-EN-60947-4

17 kW
Znamionowa moc robocza dla 3P przy 220 - 230 V AC AC4 zgodnie z PN-EN-60947-4

4 kW
Znamionowa moc robocza dla 3P przy 380 - 400 V AC AC1 zgodnie z PN-EN-60947-4

29 kW
Znamionowa moc robocza dla 3P przy 220 - 230 V AC AC3 zgodnie z PN-EN-60947-4

11 kW
Znamionowa moc robocza dla 3P przy 380 - 400 V AC AC4 zgodnie z PN-EN-60947-4

7 kW

Nominalny moment dokręcania dla zacisków obwodu sterującego i pomocniczego obwodu styków

1,20 - 1,20 Nm
Nominalny moment obrotowy obwodu głównego

3,20 - 3,20 Nm

Typ połączenia

Zaciski śrubowe
Rodzaj połączenia sterowania i styk aux

Zaciski śrubowe

Rodzaj styku

3S+1 pomoc. S
Długość listwy sterującej i pomocniczego przewodu połączeniowego

10 mm
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

0,75 - 16 mm²
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

0,75 - 4 mm²

Liczba styków pomocniczych zwiernych

1
Liczba styków pomocniczych rozwiernych

0
Liczba styków NO

3
Liczba styków NC

0

Klasa ochrony przed wnikaniem (IP)

IP00

Zakres temperatur pracy

-25 - 60 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

3
Temperatura przechowywania/transportu

-40 - 80 °C
