tehalit.VE-EE Pokrywa tubus IP54 5kN EKR06 fi215 25mm stal nierdzewna EKR060TM25
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Niezbędne akcesoria
Akcesoria opcjonalne
-
System szalunkowy 1 dostępne produkty
-
Pokrywa montażowa 2 dostępne produkty
Uzupełnij swój system

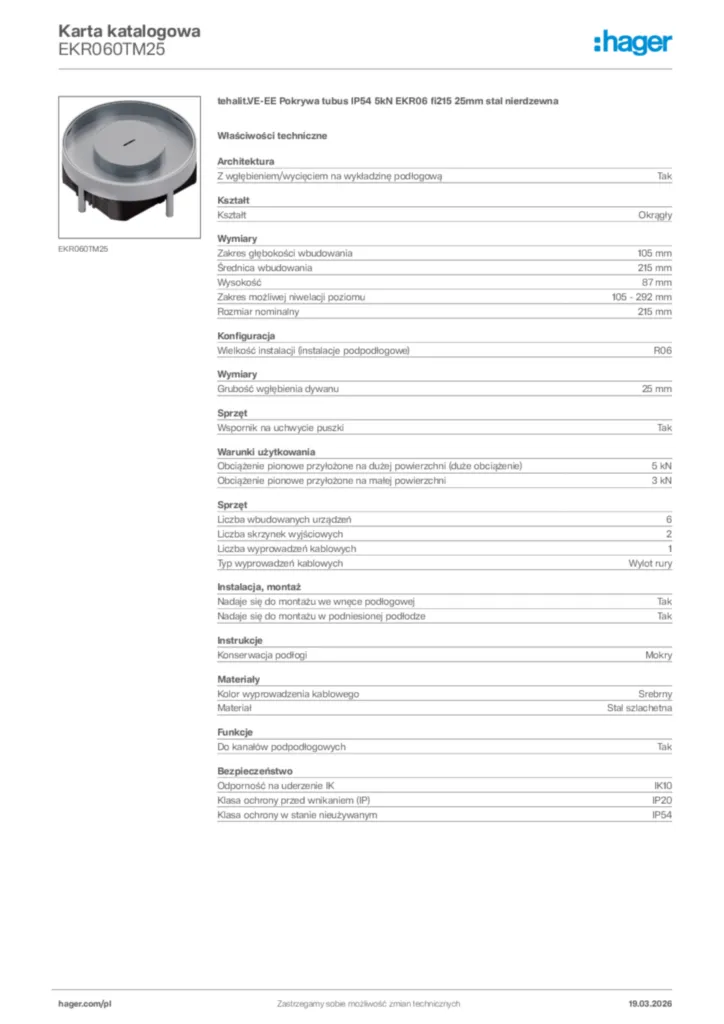

Specyfikacja techniczna
-
Z wgłębieniem/wycięciem na wykładzinę podłogowąTak
-
KształtOkrągły
-
Zakres głębokości wbudowania105 mm
-
Średnica wbudowania215 mm
-
Wysokość87 mm
-
Zakres możliwej niwelacji poziomu105 - 292 mm
-
Rozmiar nominalny215 mm
-
Grubość wgłębienia dywanu25 mm
-
Wspornik na uchwycie puszkiTak
-
Liczba wbudowanych urządzeń6
-
Liczba skrzynek wyjściowych2
-
Liczba wylotów kablowych1
-
Typ wyprowadzeń kablowychWylot rury
-
Maks. obciążenia3 - 5 kN
-
Nadaje się do montażu na podłodze z wnękąTak
-
Nadaje się do montażu w podniesionej podłodzeTak
-
Konserwacja podłogiMokry
-
Kolor wyprowadzenia kablowegoSrebrny
-
MateriałStal szlachetna
-
Do kanałów podpodłogowychTak
-
Odporność na uderzenie IKIK10
-
Klasa ochronności IPIP20
-
Klasa ochrony w stanie nieużywanymIP54
-
Wielkość instalacji (instalacje podpodłogowe)R06
-
BezhalogenoweTak
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Instrukcja montażu
Instrukcja montażu International 2022-08-29
PDF4,17 MB -
Dodatek techniczny (pojedynczy produkt)
Floor installation systems, Information for the floor layer
Dodatek techniczny (pojedynczy produkt) en-GB 2023-06-16
PDF2,59 MB -
Pliki DXF
Pliki DXF International 2023-01-18
DXF315,58 kB -
Pliki STEP
Pliki STEP International 2022-10-25
STP358,79 kB -
Rysunek techniczny produktu
Rysunek techniczny produktu International 2023-01-19
PDF106,29 kB -
Podręcznik techniczny
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
Podręcznik techniczny en-GB 2024-04-10
PDF99,70 MB -
Dane techniczne - Deklaracja zgodności
Deklaracja zgodności UE
tehalit.VE-EE Pokrywy pełne i uchylne, stal nierdzewna; EKN…, EKQ…, EKR…, EKS…, MKQ… , MKR..., SEV…, UDB…, UDK…, UDQ…
PDF320,43 kB
