tehalit.VE-EE Pokrywa uchylna IP30 5kN EKQ06 200x200 15mm stal nierdzewna EKQ060LE15
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Niezbędne akcesoria
Akcesoria opcjonalne
-
System szalunkowy 1 dostępne produkty
-
Podłogowy punkt zasilania 1 dostępne produkty
-
Pokrywa montażowa 2 dostępne produkty
Uzupełnij swój system

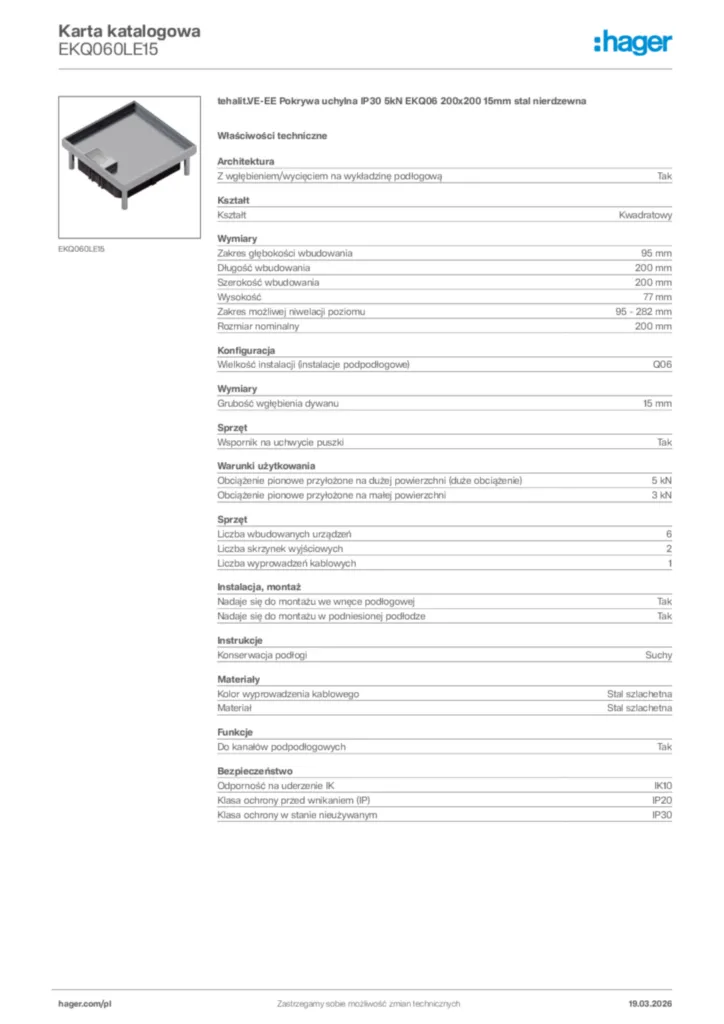

Specyfikacja techniczna
-
Z wgłębieniem/wycięciem na wykładzinę podłogowąTak
-
KształtKwadratowy
-
Zakres głębokości wbudowania95 mm
-
Długość wbudowania200 mm
-
Szerokość wbudowania200 mm
-
Wysokość77 mm
-
Zakres możliwej niwelacji poziomu95 - 282 mm
-
Rozmiar nominalny200 mm
-
Grubość wgłębienia dywanu15 mm
-
Wspornik na uchwycie puszkiTak
-
Liczba wbudowanych urządzeń6
-
Liczba skrzynek wyjściowych2
-
Liczba wylotów kablowych1
-
Maks. obciążenia3 - 5 kN
-
Nadaje się do montażu na podłodze z wnękąTak
-
Nadaje się do montażu w podniesionej podłodzeTak
-
Konserwacja podłogiSuchy
-
Kolor wyprowadzenia kablowegoStal szlachetna
-
MateriałStal szlachetna
-
Do kanałów podpodłogowychTak
-
Odporność na uderzenie IKIK10
-
Klasa ochronności IPIP20
-
Klasa ochrony w stanie nieużywanymIP30
-
Wielkość instalacji (instalacje podpodłogowe)Q06
-
BezhalogenoweTak
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Instrukcja montażu
Instrukcja montażu International 2022-12-01
PDF2,61 MB -
Dodatek techniczny (pojedynczy produkt)
Floor installation systems, Information for the floor layer
Dodatek techniczny (pojedynczy produkt) en-GB 2023-06-16
PDF2,59 MB -
Pliki DXF
Pliki DXF International 2023-01-18
DXF457,36 kB -
Pliki STEP
Pliki STEP International 2022-10-25
STP450,17 kB -
With variables
Product Drawing International 2023-01-19
PDF108,69 kB -
Podręcznik techniczny
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
Podręcznik techniczny en-GB 2024-04-10
PDF99,70 MB -
Dane techniczne - Deklaracja zgodności
Dane techniczne - Deklaracja zgodności en-GB, de-DE 2023-07-12
PDF594,89 kBDane techniczne - Deklaracja zgodności pl-PL 2023-06-05
PDF201,87 kB
