Urządzenia do montażu na szynie DIN

AFDD detektor iskrzeń z członem nadprądowym 1P+N 6kA B 16A ARC916D

EAN

3250611012665

Liczba w opakowaniu

1 szt.

Grupa rabatowa

UTS

Dopasowane narzędzia

Aplikacja Hager Ready

Cena

773,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

Pobierz kartę produktu

Uzupełnij swój system

Modułowa szyna fazowa 4 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Zwalnianie zbyt niskiego napięcia i zbyt wysokiego napięcia 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

16 A
Prąd znamionowy w temperaturze -25°C

18,53 A
Prąd znamionowy przy -20°C.

18,31 A
Prąd znamionowy w temperaturze -15°C

18,10 A
Prąd znamionowy w temperaturze -10°C

17,88 A
Prąd znamionowy w temperaturze -5°C

17,65 A
Prąd znamionowy przy 0°C.

17,43 A
Prąd znamionowy w temperaturze 5°C

17,20 A
Prąd znamionowy w temperaturze 10°C

16,97 A
Prąd znamionowy w temperaturze 15°C

16,73 A
Prąd znamionowy przy 20°C.

16,49 A
Prąd znamionowy w temperaturze 25°C

16,25 A
Prąd znamionowy w temperaturze 30°C

16 A
Prąd znamionowy w temperaturze 35°C

15,80 A
Prąd znamionowy przy 40°C.

15,61 A
Prąd znamionowy przy 45°C.

15,41 A
Prąd znamionowy przy 50°C.

15,20 A
Prąd znamionowy w temperaturze 55°C

15 A
Prąd znamionowy w temperaturze 60°C

14,79 A
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

6 kA

Charakterystyka wyzwalania

B
Układ biegunów

1P+N

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment obrotowy górny zacisk

2,1 - 2,1 Nm
Nominalny moment dokręcania dla zacisku odpływowego

2,1 - 2,1 Nm
Nominalny moment dokręcania

2,1 - 2,1 Nm
Typ połączenia dolnego aparatury modułowej

biconnect, quickbusbar
Typ połączenia górnego aparatury modułowej

quickconnect

Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V
Napięcie znamionowe łączeniowe Ue (AC)

230 - 230 V

Całkowite straty mocy dla prądu znamionowego

5,22 W

Klasa ograniczenia energii I²t

3
Zakres temperatur pracy

-25 - 60 °C
Temperatura przechowywania/transportu

-40 - 70 °C

Wytrzymałość mechaniczna (liczba cykli)

4000
Wytrzymałość elektryczna (liczba cykli)

2000

Liczba modułów

2

Wysokość

85 mm
Szerokość

35,50 mm
Głębokość

70 mm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Certyfikaty i dokumenty

REACH declaration ARC916D

PDF

RoHS report ARC916D

PDF

Pobierz

Obraz produktu

Zdjęcie produktu ARC916D

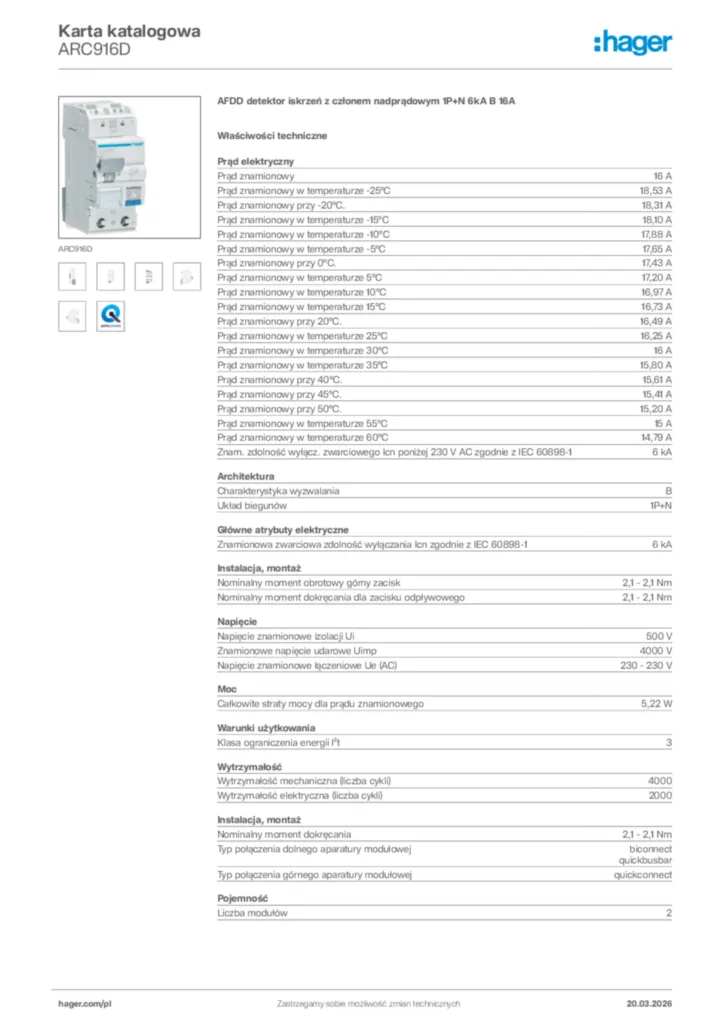

Product datasheet
