Urządzenia do montażu na szynie DIN

AFDD detektor iskrzeń z członem nadprądowym 1P+N 6kA B 13A ARC913D

Name: ARC913D
Brand: Hager
SKU: ARC913D
Price: 749 PLN

EAN

3250611010111

Liczba w opakowaniu

1 szt.

Grupa rabatowa

UTS

Cena

749,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

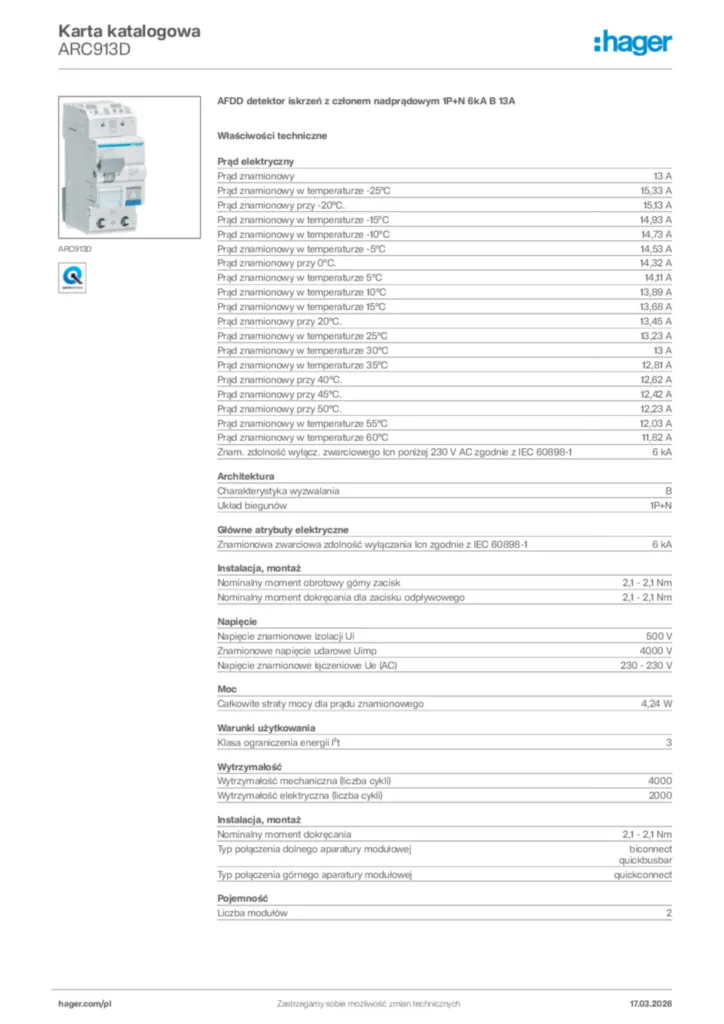

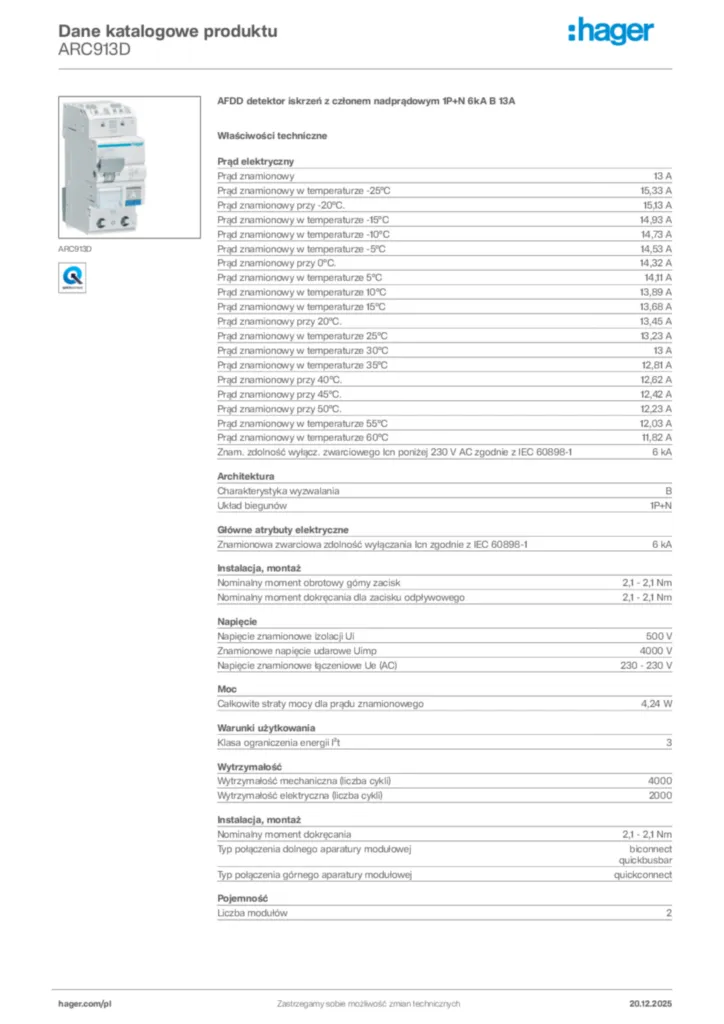

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Adapter do montażu na szynie DIN 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Wyzwalacz podnapięciowy 2 dostępne produkty
Zobacz więcej 8 dostępne inne produkty

Specyfikacja techniczna

Prąd znamionowy

13 A
Prąd znamionowy w temperaturze -25°C

15,33 A
Prąd znamionowy przy -20°C.

15,13 A
Prąd znamionowy w temperaturze -15°C

14,93 A
Prąd znamionowy w temperaturze -10°C

14,73 A
Prąd znamionowy w temperaturze -5°C

14,53 A
Prąd znamionowy przy 0°C.

14,32 A
Prąd znamionowy w temperaturze 5°C

14,11 A
Prąd znamionowy w temperaturze 10°C

13,89 A
Prąd znamionowy w temperaturze 15°C

13,68 A
Prąd znamionowy przy 20°C.

13,45 A
Prąd znamionowy w temperaturze 25°C

13,23 A
Prąd znamionowy w temperaturze 30°C

13 A
Prąd znamionowy w temperaturze 35°C

12,81 A
Prąd znamionowy przy 40°C.

12,62 A
Prąd znamionowy przy 45°C.

12,42 A
Prąd znamionowy przy 50°C.

12,23 A
Prąd znamionowy w temperaturze 55°C

12,03 A
Prąd znamionowy w temperaturze 60°C

11,82 A

Charakterystyka wyzwalania

B
Układ biegunów

1P+N

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Całkowite straty mocy dla prądu znamionowego

4,24 W

Klasa ograniczenia energii I²t

3
Zakres temperatur pracy

-25 - 60 °C
Temperatura przechowywania/transportu

-40 - 70 °C

Wytrzymałość mechaniczna (liczba cykli)

4000
Wytrzymałość elektryczna (liczba cykli)

2000

Typ połączenia dolnego aparatury modułowej

biconnect, quickbusbar
Typ połączenia górnego aparatury modułowej

quickconnect

Liczba modułów

2

Wysokość

85 mm
Szerokość

35,50 mm
Głębokość

70 mm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Certyfikaty i dokumenty

REACH declaration ARC913D (english)

PDF

103,10 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,40 kB

Pobierz

Obraz produktu

Zdjęcie produktu ARC913D
Instrukcja montażu

Instrukcja montażu en-GB, fi-FI, de-DE, nl-NL 2023-05-30

PDF

775,85 kB

Instrukcja montażu en-GB, fi-FI, de-DE 2019-05-02

PDF

830,83 kB
Dane techniczne - Deklaracja zgodności

AFDD Detektory iskrzeń z członem nadprądowym; ARC...

PDF

185,86 kB

Declaration

Dane techniczne - Deklaracja zgodności International 2020-02-25

PDF

150,74 kB

Deklaracja zgodności UE

Dane techniczne - Deklaracja zgodności pl-PL 2023-02-24

PDF

185,62 kB

Więcej materiałów

*Zastrzega się możliwość wprowadzenia zmian cenowych oraz technicznych w dowolnym momencie. Podane ceny nie zawierają podatku VAT
