RCBO Wyłącznik różnicowoprądowy z członem nadprąd. 1P+N 6kA B 13A/30mA Typ A QC ADS913D

Name: ADS913D
Brand: Hager
SKU: ADS913D
Price: 528 PLN

EAN

3250611068136

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Dopasowane narzędzia

Aplikacja Hager Ready

Cena

528,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

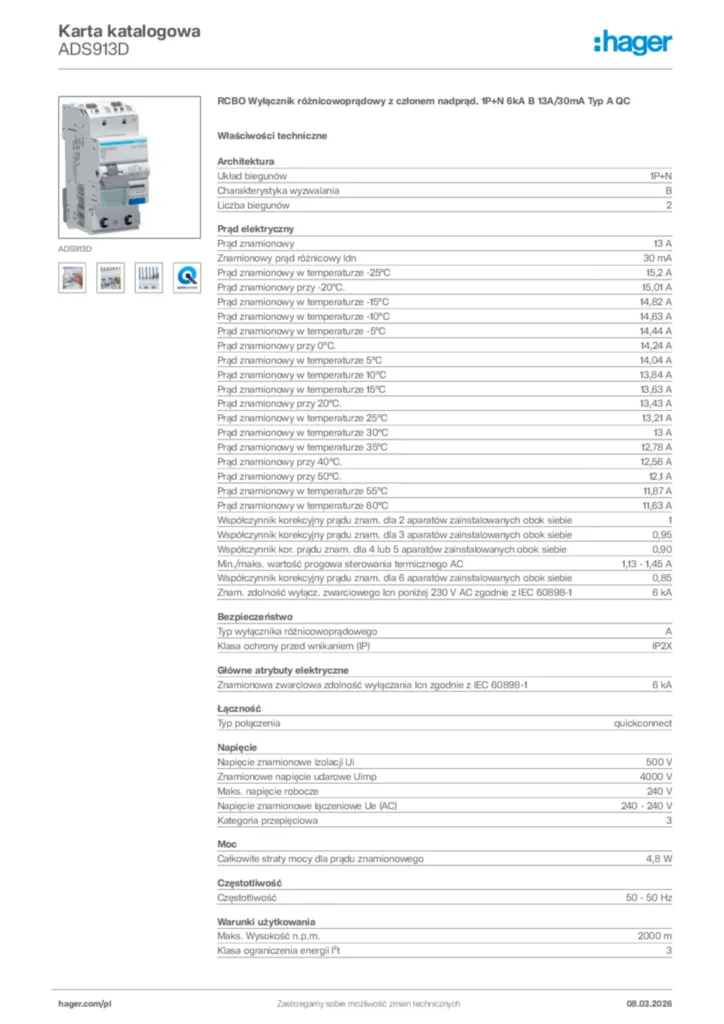

Pobierz kartę produktu

Uzupełnij swój system

Modułowa szyna fazowa 4 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Zwalnianie zbyt niskiego napięcia i zbyt wysokiego napięcia 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Nakładka/listwa ochronna szyny fazowej 2 dostępne produkty

Specyfikacja techniczna

Układ biegunów

1P+N
Charakterystyka wyzwalania

B

Prąd znamionowy

13 A
Znamionowy prąd różnicowy ldn

30 mA
Prąd znamionowy w temperaturze -25°C

15,2 A
Prąd znamionowy przy -20°C.

15,01 A
Prąd znamionowy w temperaturze -15°C

14,82 A
Prąd znamionowy w temperaturze -10°C

14,63 A
Prąd znamionowy w temperaturze -5°C

14,44 A
Prąd znamionowy przy 0°C.

14,24 A
Prąd znamionowy w temperaturze 5°C

14,04 A
Prąd znamionowy w temperaturze 10°C

13,84 A
Prąd znamionowy w temperaturze 15°C

13,63 A
Prąd znamionowy przy 20°C.

13,43 A
Prąd znamionowy w temperaturze 25°C

13,21 A
Prąd znamionowy w temperaturze 30°C

13 A
Prąd znamionowy w temperaturze 35°C

12,78 A
Prąd znamionowy przy 40°C.

12,56 A
Prąd znamionowy przy 50°C.

12,1 A
Prąd znamionowy w temperaturze 55°C

11,87 A
Prąd znamionowy w temperaturze 60°C

11,63 A
Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie

1
Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie

0,95
Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie

0,90
Min./maks. wartość progowa sterowania termicznego AC

1,13 - 1,45 A
Współczynnik korekcyjny prądu znam. dla 6 aparatów zainstalowanych obok siebie

0,85
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

6 kA

Typ wyłącznika różnicowoprądowego

A
Klasa ochrony przed wnikaniem (IP)

IP2X

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Typ połączenia

quickconnect

Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V
Maks. napięcie robocze

240 V
Napięcie znamionowe łączeniowe Ue (AC)

240 - 240 V
Kategoria przepięciowa

3

Całkowite straty mocy dla prądu znamionowego

4,8 W

Częstotliwość

50 - 50 Hz

Maks. Wysokość n.p.m.

2000 m
Klasa ograniczenia energii I²t

3
Zakres temperatur pracy

-25 - 40 °C
Temperatura przechowywania/transportu

-25 - 70 °C

Wytrzymałość elektryczna (liczba cykli)

2000
Wytrzymałość mechaniczna (liczba cykli)

2000

Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1,5 - 4,0 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1,5 - 4,0 mm²
Przekrój poprzeczny zacisku śrubowego, dla przewodów elastycznych

1 - 16 mm²
Przekrój poprzeczny wyjścia ze śrubami, dla przewodów litych

1 - 25 mm²

Nominalny moment dokręcania

2,1 - 2,1 Nm
Typ połączenia górnego aparatury modułowej

quickconnect
Typ połączenia dolnego aparatury modułowej

biconnect, quickbusbar

Liczba modułów

2

Wysokość

94 mm
Szerokość

35 mm
Głębokość

68 mm

Pasuje do szyn DIN

Tak

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
