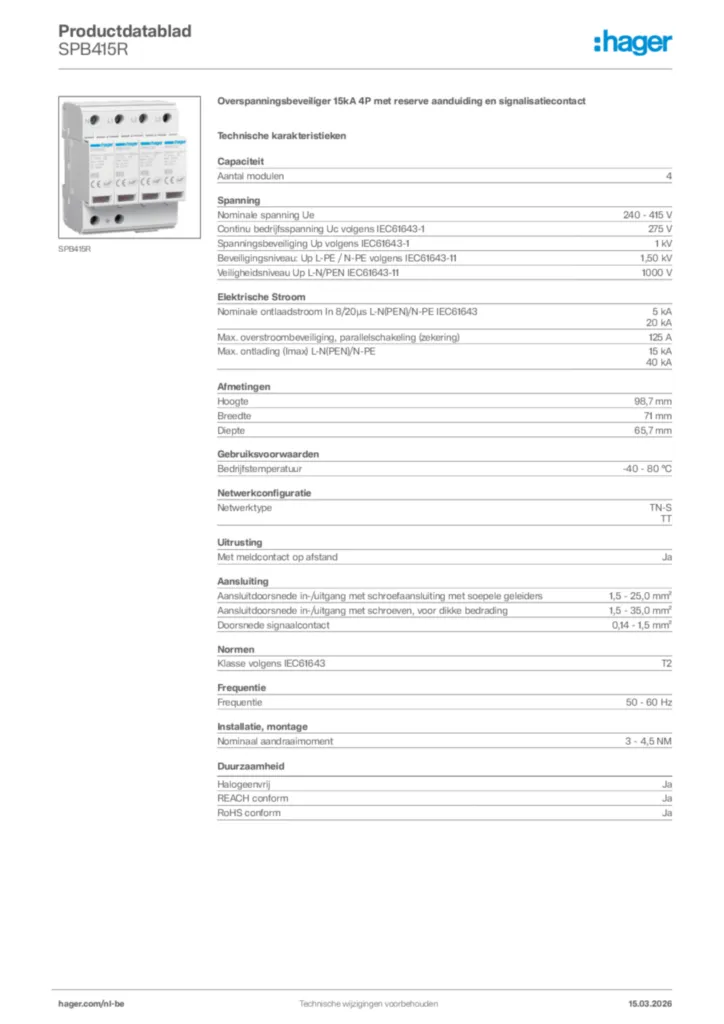

Overspanningsbeveiliger 15kA 4P met reserve aanduiding en signalisatiecontact SPB415R

Vind verdeler

Toebehoren
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Overspanningsbeveiliging apparatuur (T3) 2 producten beschikbaar

Technische eigenschappen

Pooltype

3P+N
Positie N-aansluiting

Links

Aantal modulen

4

Nominale spanning Ue

240 - 415 V
Continu bedrijfsspanning Uc volgens IEC61643-1

275 V
Stroomveiligheidsniveau Up N-PE IEC61643-11

1500 V
Spanningsbeveiligingsniveau Up L-N (PEN)

1 kV
Spanningsbeveiligingsniveau Up L-PE

1,6 kV
Nominale bedrijfsspanning AC (signaalcontact)

5 - 250 V
Nominale bedrijfsspanning DC (signaalcontact)

30 - 30 V
Type voeding

AC
Referentietestspanning Utest AC

255 V
Overspanningscategorie volgens IEC60947-1

3
Nominale spanning

240 - 415 V AC ± 10%

Kortsluitstroom (Isccr)

25 kA
Max. overstroombeveiliging, parallelschakeling (zekering)

125 A
Max. overstroombeveiliging, serieschakeling (zekering)

80 A
Nominale ontlaadstroom

5 kA
Nominale bedrijfsstroom AC (signaalcontact)

5 - 750 mA
Nominale bedrijfsstroom DC (signaalcontact)

1 - 1 A
Stroomonderbrekingswaarde volgen

0,1 kA
Max. ontlaadstroom (Imax)

15 kA
Max. ontlaadstroom (Imax) L-N (PEN)

15 kA
Reststroom Ipe

< 5 μA

Hoogte

98,7 mm
Breedte

71 mm
Diepte

65,7 mm
Afstriplengte

16 mm
Afstriplengte (signaalcontact)

7 mm

Bedrijfstemperatuur

-40 - 80 °C
Vochtbestendigheid

5 - 95%
Opslag-/transport-temperatuur

-40 - 80 °C
Vervuilingsgraad volgens IEC60664/IEC60947-2

2
Hoogte

2000 m

Netwerktype

TN-S, TT
TN netwerk

Nee
TN-C netwerk

Nee
TN-C-S netwerk

Nee
TN-S netwerk

Ja
TT netwerk

Ja
IT-netwerk

Nee
DC-netwerk

Nee

Met meldcontact op afstand

Ja
Nominale belastingsstroom Il

80 A

Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1,5 - 25,0 mm²
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1,5 - 35,0 mm²
Doorsnede soepele geleider

1.5 - 25 mm²
Dwarsdoorsnede soepele geleider (signaalcontact)

0,14 - 1,5 mm²
Doorsnede stijve geleider

1.5 - 35 mm²
Dwarsdoorsnede massieve geleider (signaalcontact)

0,14 - 1,5 mm²
Type connector/stekker

Schroefaansluiting
Aantal aansluitingen

1

Klasse volgens IEC61643

T2

Frequentie

50 - 60 Hz

Nominaal aandraaimoment

3 - 4,5 NM
Geschikt voor binnengebruik

Ja

Met geïntegreerde zekering

Nee

Aansluitwijze

DIN-rail
Type connector/stekker

Schroefaansluiting
Type aansluiting (signaalcontact)

Steekaansluiting, Schroefaansluiting

Geschikt voor extra systeemconfiguratie

Nee

Kenmerken zekering

gG

Filtertype product

OSB

TOV-gedrag op UT (N-PE)

1200 V AC (200 ms / withstand mode)
Wijze van bescherming

L-N, L-PE, N-PE
Stroomuitschakelfactor k

1,6
TOV gedrag bij UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Beschermingsklasse

Isolatieklasse II

Productkleur

Lichtgrijs
RAL-kleur

7035
Materiaal

Thermoplast, Polyamide (PA)

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja

REACH conform Ja

Halogeenvrij Ja
