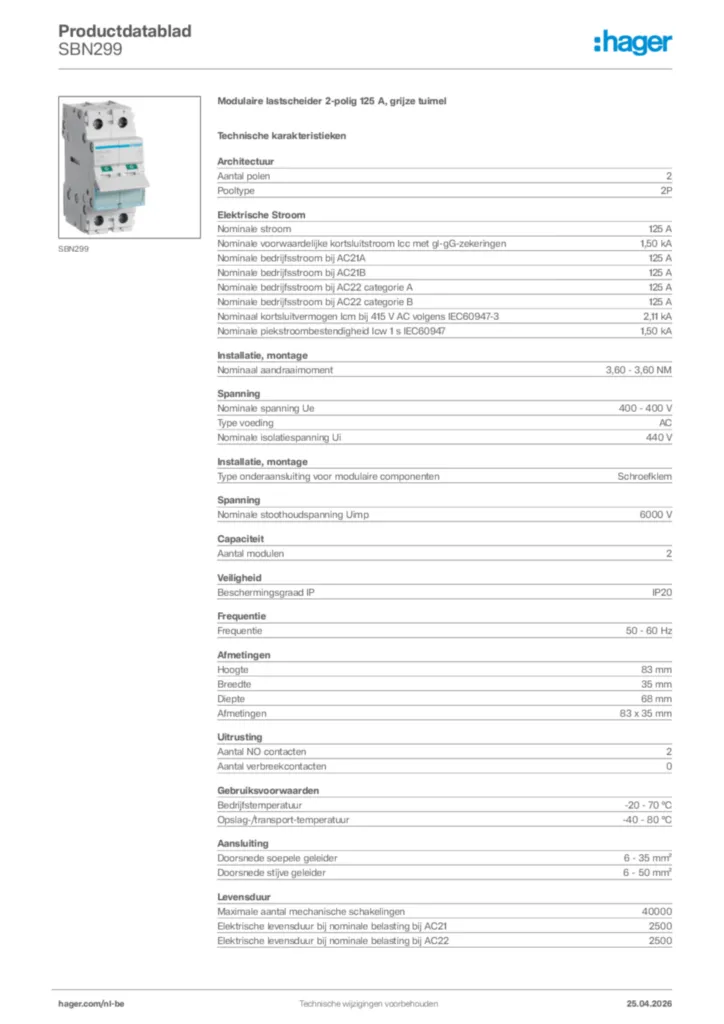

Modulaire lastscheider 2-polig 125 A, grijze tuimel SBN299
EAN-nummer
3250615510334
Verpakking
6 Stukken
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Hulpcontact 1 producten beschikbaar -
Functies voor fasescheiding 1 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar -
Afschermkap 1 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Architectuur
-
Aantal polen2
-
Positie N-aansluitingZonder nulleider
-
Pooltype2P
Elektrische Stroom
-
Nominale stroom125 A
-
Afschakelvermogen 400 V AC23A2115 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen1,50 kA
-
Nominale bedrijfsstroom bij AC21A125 A
-
Nominale bedrijfsstroom bij AC21B125 A
-
Nominale bedrijfsstroom bij AC22 categorie A125 A
-
Nominale bedrijfsstroom bij AC22 categorie B125 A
-
Nominaal kortsluitvermogen Icm bij 415 V AC volgens IEC60947-32,11 kA
-
Nominale piekstroombestendigheid Icw 1 s IEC609471,50 kA
Installatie, montage
-
Nominaal aandraaimoment3,60 - 3,60 NM
-
Type onderaansluiting voor modulaire componentenSchroefklem
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp6000 V
Capaciteit
-
Aantal modulen2
Veiligheid
-
Beschermingsgraad IPIP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte35 mm
-
Diepte68 mm
Uitrusting
-
Aantal NO contacten2
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Doorsnede soepele geleider6 - 35 mm²
-
Doorsnede stijve geleider6 - 50 mm²
Levensduur
-
Maximale aantal mechanische schakelingen40000
-
Elektrische levensduur bij nominale belasting bij AC212500
-
Elektrische levensduur bij nominale belasting bij AC222500
Vermogen
-
Totaal vermogensverlies onder IN16 W
-
Vermogensverlies per pool bij In8 W
Connectiviteit
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
