Modulaire lastscheider 1-polig 63 A, grijze tuimel SBN163
EAN-nummer
3250615510204
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Hulpcontact 1 producten beschikbaar -
Functies voor fasescheiding 1 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar -
Afschermkap 1 producten beschikbaar
Maak uw systeem compleet
Technische eigenschappen
Architectuur
-
Aantal polen1
-
Positie N-aansluitingZonder nulleider
-
Pooltype1P
Elektrische Stroom
-
Nominale stroom63 A
-
Afschakelvermogen 400 V AC23A1332 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen0,94 kA
-
Nominale bedrijfsstroom bij AC21A63 A
-
Nominale bedrijfsstroom bij AC21B63 A
-
Nominale bedrijfsstroom bij AC22 categorie A63 A
-
Nominale bedrijfsstroom bij AC22 categorie B63 A
-
Nominale bedrijfsstroom bij AC23 categorie A40 A
-
Nominale bedrijfsstroom bij AC23 categorie B40 A
-
Nominaal kortsluitvermogen Icm bij 240 VAC volgens IEC60947-31,33 kA
-
Nominale piekstroombestendigheid Icw 1 s IEC609470,94 kA
Installatie, montage
-
Nominaal aandraaimoment2,80 - 2,80 NM
Spanning
-
Nominale spanning Ue230 - 230 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp6000 V
Capaciteit
-
Aantal modulen1
Veiligheid
-
Beschermingsgraad IPIP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte17,50 mm
-
Diepte68 mm
Uitrusting
-
Aantal NO contacten1
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Doorsnede soepele geleider2.5 - 16 mm²
-
Doorsnede stijve geleider2.5 - 25 mm²
Levensduur
-
Maximale aantal mechanische schakelingen60000
-
Elektrische levensduur bij nominale belasting bij AC215000
-
Elektrische levensduur bij nominale belasting bij AC225000
Vermogen
-
Totaal vermogensverlies onder IN2,30 W
-
Vermogensverlies per pool bij In2,30 W
Connectiviteit
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-

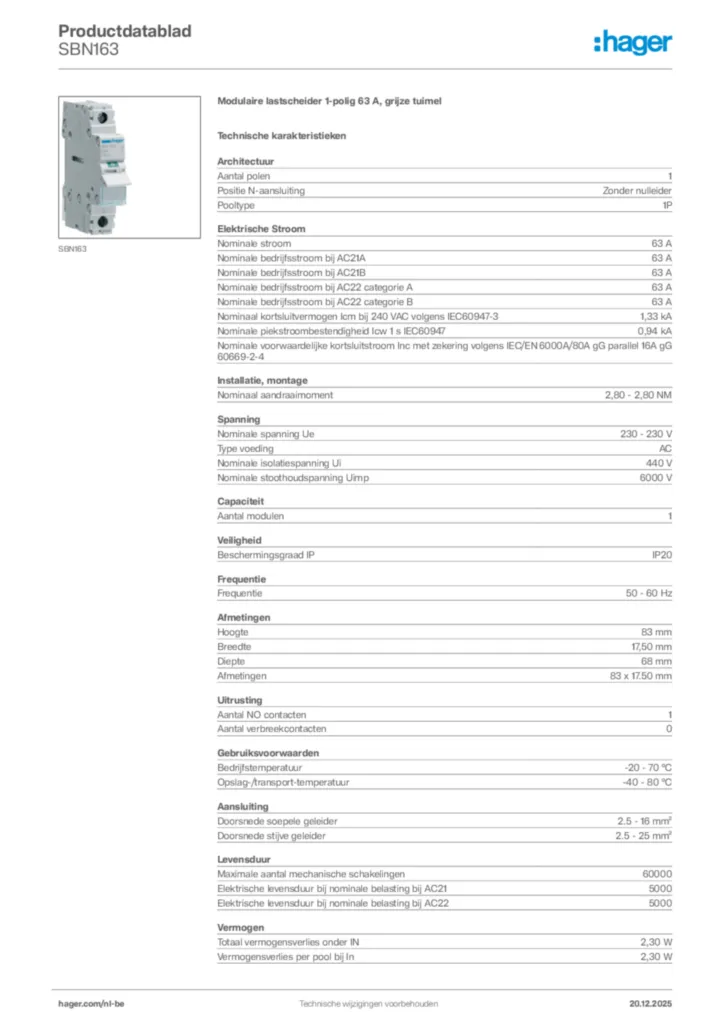

Technische fiche
