Modulaire lastscheider 2-polig 100 A, grijze tuimel SBN290
EAN-nummer
3250615510297
Verpakking
6 Stukken
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Vergrendelingfuncties 1 producten beschikbaar -
Functies voor fasescheiding 1 producten beschikbaar -
Afschermkap 1 producten beschikbaar
Technische eigenschappen
Architectuur
-
Aantal polen2
-
Positie N-aansluitingZonder nulleider
-
Pooltype2P
Elektrische Stroom
-
Nominale stroom100 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen1,20 kA
-
Nominale bedrijfsstroom bij AC21A100 A
-
Nominale bedrijfsstroom bij AC21B100 A
-
Nominale bedrijfsstroom bij AC22 categorie A100 A
-
Nominale bedrijfsstroom bij AC22 categorie B100 A
-
Nominaal kortsluitvermogen Icm bij 415 V AC volgens IEC60947-31,69 kA
-
Nominale piekstroombestendigheid Icw 1 s IEC609471,20 kA
Installatie, montage
-
Nominaal aandraaimoment3,60 - 3,60 NM
-
Type onderaansluiting voor modulaire componentenSchroefklem
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp6000 V
Capaciteit
-
Aantal modulen2
Veiligheid
-
Beschermingsgraad IPIP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte35 mm
-
Diepte68 mm
Uitrusting
-
Aantal NO contacten2
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Doorsnede soepele geleider6 - 35 mm²
-
Doorsnede stijve geleider6 - 50 mm²
Levensduur
-
Maximale aantal mechanische schakelingen40000
-
Elektrische levensduur bij nominale belasting bij AC212500
-
Elektrische levensduur bij nominale belasting bij AC222500
Vermogen
-
Totaal vermogensverlies onder IN11 W
-
Vermogensverlies per pool bij In5,50 W
Connectiviteit
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Product datasheet

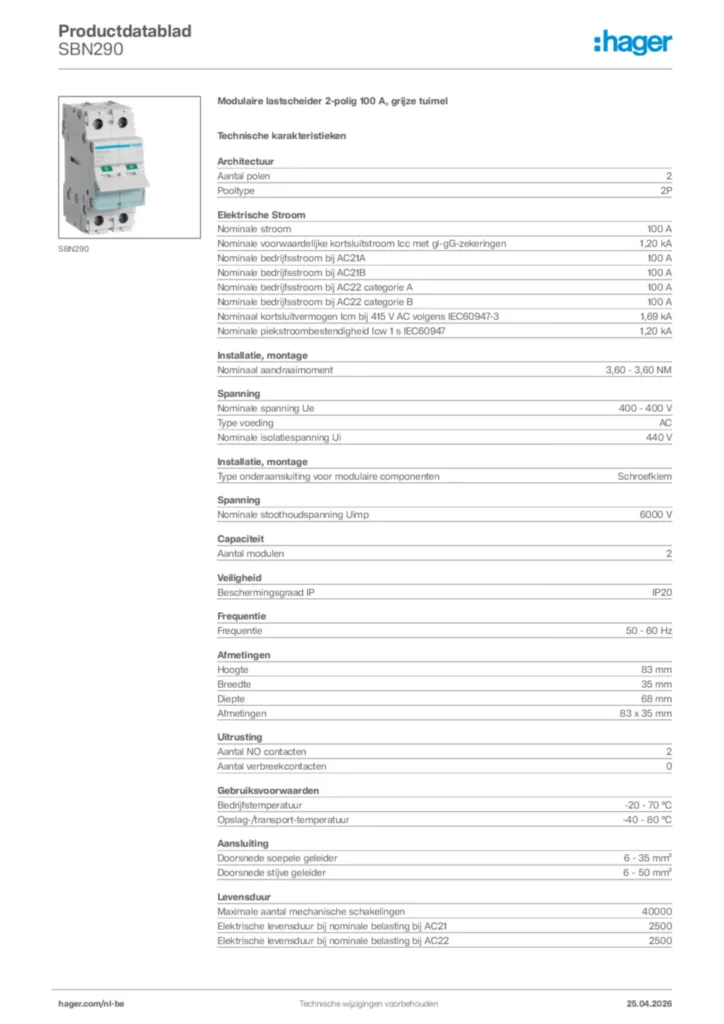

Hager Productdatablad SBN290
