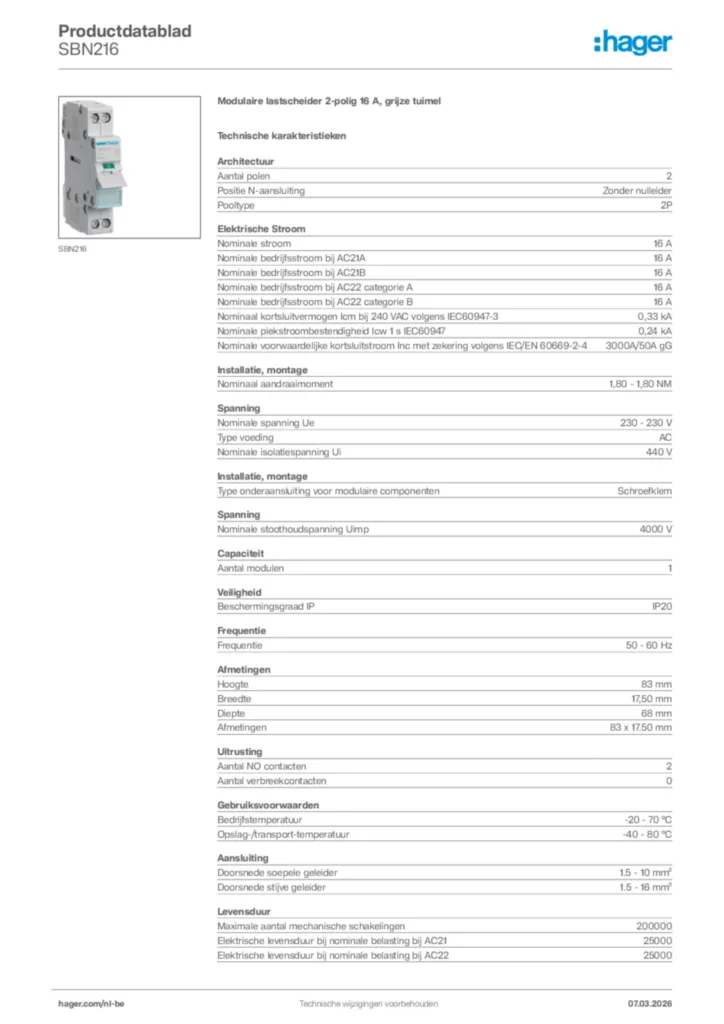

Modulaire lastscheider 2-polig 16 A, grijze tuimel SBN216
EAN-nummer
3250615510051
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Hulpcontact 1 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar
Technische eigenschappen
Architectuur
-
Aantal polen2
-
Positie N-aansluitingZonder nulleider
-
Pooltype2P
Elektrische Stroom
-
Nominale stroom16 A
-
Afschakelvermogen 400 V AC23A338 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen0,24 kA
-
Nominale bedrijfsstroom bij AC21A16 A
-
Nominale bedrijfsstroom bij AC21B16 A
-
Nominale bedrijfsstroom bij AC22 categorie A16 A
-
Nominale bedrijfsstroom bij AC22 categorie B16 A
-
Nominale bedrijfsstroom bij AC23 categorie A10 A
-
Nominale bedrijfsstroom bij AC23 categorie B10 A
-
Nominaal kortsluitvermogen Icm bij 240 VAC volgens IEC60947-30,33 kA
-
Nominale piekstroombestendigheid Icw 1 s IEC609470,24 kA
Installatie, montage
-
Nominaal aandraaimoment1,80 - 1,80 NM
-
Type onderaansluiting voor modulaire componentenSchroefklem
Spanning
-
Nominale spanning Ue230 - 230 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp4000 V
Capaciteit
-
Aantal modulen1
Veiligheid
-
Beschermingsgraad IPIP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte17,50 mm
-
Diepte68 mm
Uitrusting
-
Aantal NO contacten2
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Doorsnede soepele geleider1.5 - 10 mm²
-
Doorsnede stijve geleider1.5 - 16 mm²
Levensduur
-
Maximale aantal mechanische schakelingen200000
-
Elektrische levensduur bij nominale belasting bij AC2125000
-
Elektrische levensduur bij nominale belasting bij AC2225000
Vermogen
-
Totaal vermogensverlies onder IN0,80 W
-
Vermogensverlies per pool bij In0,40 W
Connectiviteit
-
Uitlijning onderaansluiting voor modulaire componentenVersprongen klem
-
Uitlijning bovenaansluiting voor modulaire componentenVersprongen klem
