Installatie-automaat 3P 25kA D-4A 3M NSN304
EAN-nummer
3250614646324
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Dit product is niet meer leverbaar. Voor meer informatie kun je contact met ons opnemen via: 02/529.47.11 of info@hager.be
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Vergrendelingfuncties 1 producten beschikbaar -
Functies voor fasescheiding 1 producten beschikbaar -
Afschermkap 1 producten beschikbaar -
Onderspanningsspoel 1 producten beschikbaar -
Uitschakelspoel 1 producten beschikbaar -
Onder- en overspanninguitschakelspoel 1 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom4 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-27,50 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-110 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-225 kA
-
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-225 kA
Architectuur
-
Pooltype3P
-
CurveD
Capaciteit
-
Aantal modulen3
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-110 kA
Installatie, montage
-
Aandraaimoment bovenste klem2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
-
Nominaal aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefklem
Spanning
-
Nominale spanning Ue415 - 415 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading1 - 35 mm²
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-22
-
VochtbestendigheidVoor alle klimaten
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Totaal vermogensverlies onder IN8,18 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Connectiviteit
-
Type connector/stekkerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte52,50 mm
-
Diepte70 mm
Downloads
-
Product afbeelding
-
Product datasheet

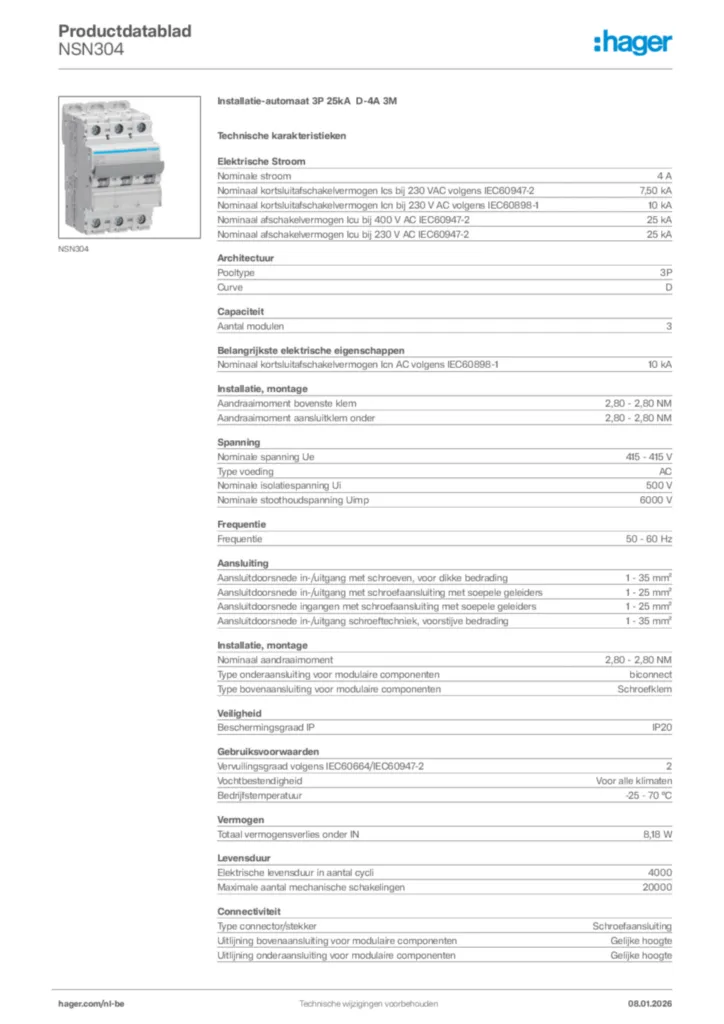

Hager Productdatablad NSN304
