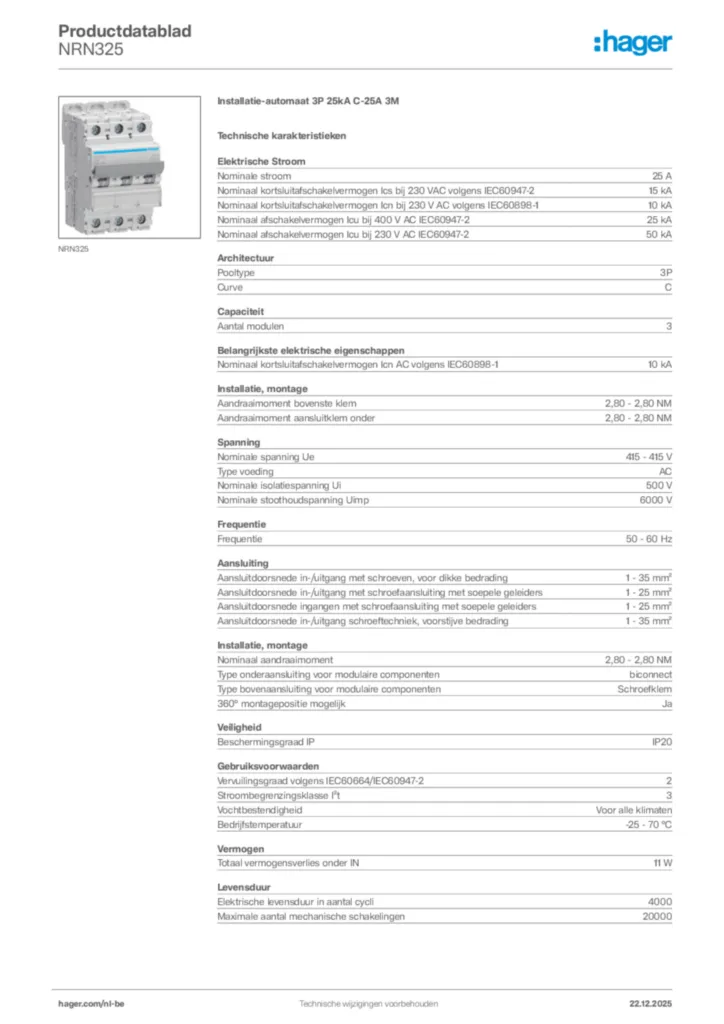

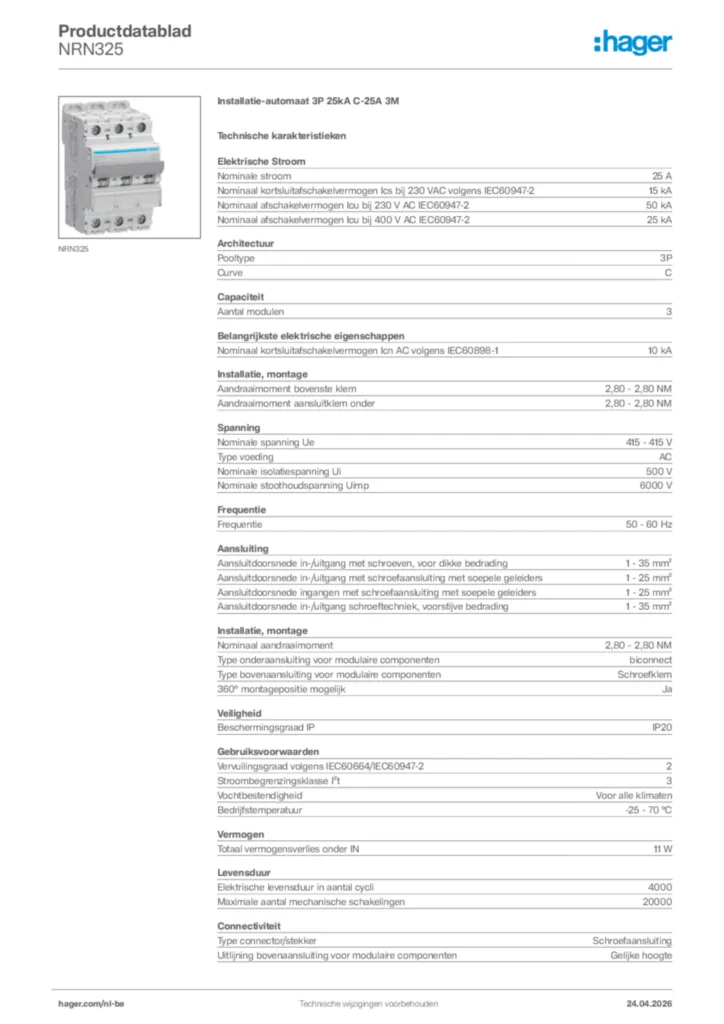

Installatie-automaat 3P 25kA C-25A 3M NRN325
EAN-nummer
3250614645181
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Differentieelblok type A 2 producten beschikbaar -
Differentieelblok type AC 1 producten beschikbaar -
Differentieelblok type AC/A-selectief 1 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Bekijk meer 12 andere producten beschikbaar
Maak uw systeem compleet
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom25 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-215 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-110 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-225 kA
-
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-250 kA
Architectuur
-
Pooltype3P
-
CurveC
Capaciteit
-
Aantal modulen3
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-110 kA
Installatie, montage
-
Aandraaimoment bovenste klem2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
-
Nominaal aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefklem
-
360° montagepositie mogelijkJa
Spanning
-
Nominale spanning Ue415 - 415 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading1 - 35 mm²
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-22
-
Stroombegrenzingsklasse I²t3
-
VochtbestendigheidVoor alle klimaten
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Totaal vermogensverlies onder IN11 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Connectiviteit
-
Type connector/stekkerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte52,50 mm
-
Diepte70 mm
