Installatie-automaat 3P 25kA C-6A 3M NRN306

Name: NRN306
Brand: Hager
SKU: NRN3063

EAN-nummer

3250614645136

Verpakking

1 Stuk

Vind verdeler

Toebehoren
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

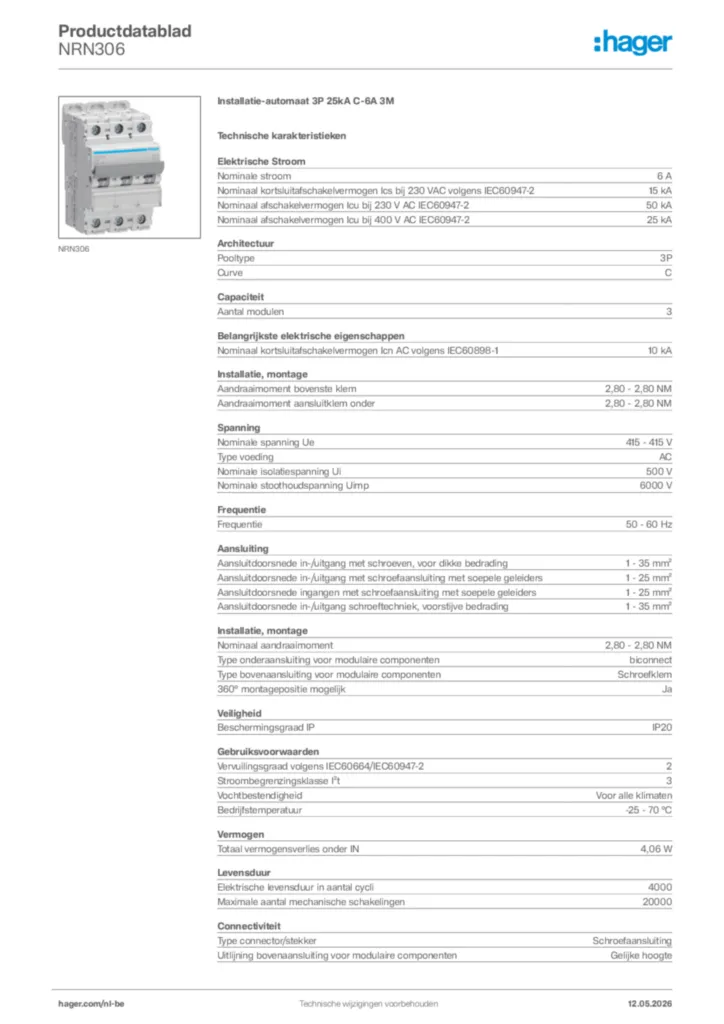

Technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Vergrendelingfuncties 1 producten beschikbaar
Functies voor fasescheiding 1 producten beschikbaar
Afschermkap 1 producten beschikbaar
Toebehoren 1 producten beschikbaar
Onderspanningsspoel 1 producten beschikbaar
Uitschakelspoel 1 producten beschikbaar

Technische eigenschappen

Nominale stroom

6 A
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-2

15 kA
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-1

10 kA
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-2

25 kA
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2

50 kA

Pooltype

3P
Curve

C

Aantal modulen

3

Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-1

10 kA

Aandraaimoment bovenste klem

2,80 - 2,80 NM
Aandraaimoment aansluitklem onder

2,80 - 2,80 NM
Nominaal aandraaimoment

2,80 - 2,80 NM
Type onderaansluiting voor modulaire componenten

biconnect
Type bovenaansluiting voor modulaire componenten

Schroefklem
360° montagepositie mogelijk

Ja

Nominale spanning Ue

415 - 415 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

6000 V

Frequentie

50 - 60 Hz

Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading

1 - 35 mm²

Beschermingsgraad IP

IP20

Vervuilingsgraad volgens IEC60664/IEC60947-2

2
Stroombegrenzingsklasse I²t

3
Vochtbestendigheid

Voor alle klimaten
Bedrijfstemperatuur

-25 - 70 °C

‌Totaal vermogensverlies onder IN

4,06 W

Elektrische levensduur in aantal cycli

4000
Maximale aantal mechanische schakelingen

20000

Type connector/stekker

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

83 mm
Breedte

52,50 mm
Diepte

70 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
