EAN-nummer

3250614645105

Verpakking

1 Stuk

Automaat 25kA - C - 3P - 2A - 3MOD. NRN302

Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid

Vervolgproducten:

NCN302

Toebehoren
Technische eigenschappen
Downloads

Technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Vergrendelingfuncties 1 producten beschikbaar
Functies voor fasescheiding 1 producten beschikbaar
Afschermkap 1 producten beschikbaar
Toebehoren 1 producten beschikbaar
Onderspanningsspoel 1 producten beschikbaar
Uitschakelspoel 1 producten beschikbaar

Technische eigenschappen

Nominale stroom

2 A
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-2

7,50 kA
Nominaal afschakelvermogen Icu AC IEC60947-2

25 kA
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-2

25 kA
Nominale stroom -15°C

2,50 A
Nominale stroom -10°C

2,45 A
Nominale stroom -5°C

2,39 A
Nominale stroom 0°C

2,34 A
Nominale stroom 5°C

2,29 A
Nominale stroom 10°C

2,23 A
Nominale stroom 15°C

2,18 A
Nominale stroom 20°C

2,12 A
Nominale stroom 25°C

2,06 A
Nominale stroom 30°C

2 A
Nominale stroom 35°C

1,93 A
Nominale stroom 40°C

1,85 A
Nominale stroom 45°C

1,77 A
Nominale stroom 50 °C

1,69 A
Nominale stroom 55°C

1,61 A
Nominale stroom 60°C

1,51 A
Nominale stroom 65°C

1,42 A
Nominale stroom 70°C

1,31 A

Pooltype

3P
Curve

C

Aantal modulen

3

Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-1

10 kA

Aandraaimoment bovenste klem

2,80 - 2,80 NM
Aandraaimoment aansluitklem onder

2,80 - 2,80 NM
Nominaal aandraaimoment

2,80 - 2,80 NM
Type onderaansluiting voor modulaire componenten

biconnect
Type bovenaansluiting voor modulaire componenten

Schroefklem

Nominale spanning Ue

415 - 415 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

6000 V

Frequentie

50 - 60 Hz

Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading

1 - 35 mm²

Beschermingsgraad IP

IP20

Vervuilingsgraad volgens IEC60664/IEC60947-2

2
Stroombegrenzingsklasse I²t

3
Vochtbestendigheid

Voor alle klimaten
Bedrijfstemperatuur

-25 - 70 °C

‌Totaal vermogensverlies onder IN

6,16 W

Type connector/stekker

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

83 mm
Breedte

52,50 mm
Diepte

70 mm

Downloads

Product afbeelding

Afbeelding NRN302

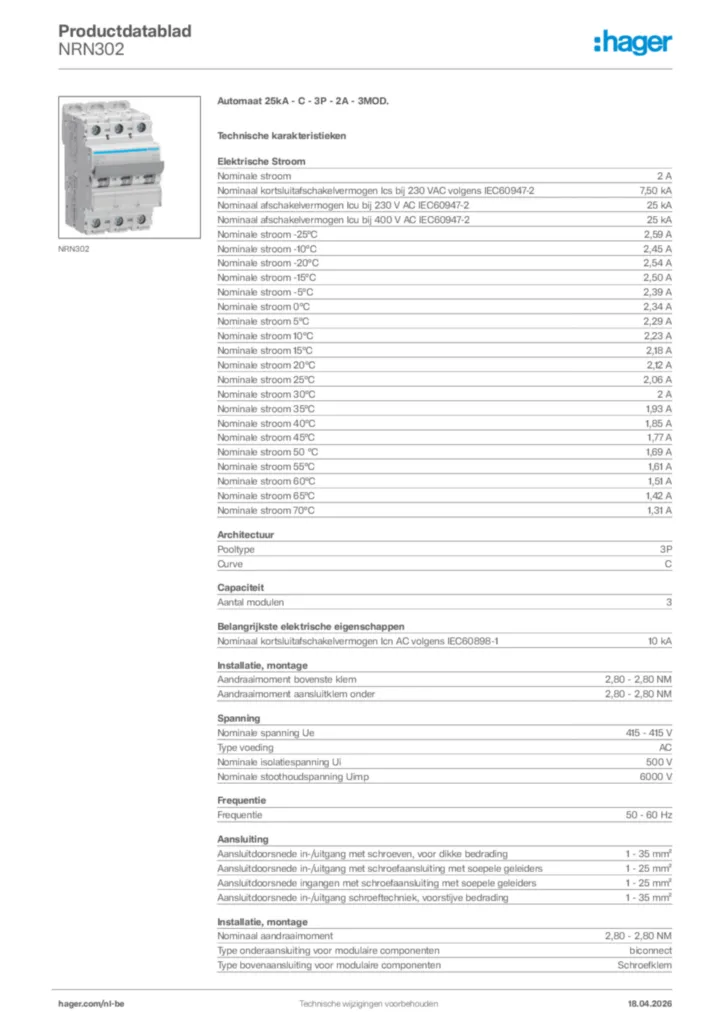

Productinformatieblad
