Installatieautomaat 3-polig 10 A D-karakteristiek 10 (15) kA NDN310
EAN-nummer
3250614611742
Verpakking
4 Stukken
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Differentieelblok type A 2 producten beschikbaar
-
Differentieelblok type AC 1 producten beschikbaar
-
Differentieelblok type AC/A-selectief 1 producten beschikbaar
-
Hulpcontactblok 2 producten beschikbaar
-
Uitschakelspoel 2 producten beschikbaar
-
Bekijk meer 12 andere producten beschikbaar
Maak uw systeem compleet
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom10 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-215 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-110 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-215 kA
-
Nominale stroom -25°C12,73 A
-
Nominale stroom -20°C12,51 A
-
Nominale stroom -15°C12,28 A
-
Nominale stroom -10°C12,05 A
-
Nominale stroom -5°C11,81 A
-
Nominale stroom 0°C11,57 A
-
Nominale stroom 5°C11,32 A
-
Nominale stroom 10°C11,07 A
-
Nominale stroom 15°C10,81 A
-
Nominale stroom 20°C10,55 A
-
Nominale stroom 25°C10,28 A
-
Nominale stroom 30°C10 A
-
Nominale stroom 35°C9,61 A
-
Nominale stroom 40°C9,21 A
-
Nominale stroom 45°C8,78 A
-
Nominale stroom 50 °C8,33 A
-
Nominale stroom 55°C7,86 A
-
Nominale stroom 60°C7,36 A
-
Nominale stroom 65°C6,82 A
-
Nominale stroom 70°C6,24 A
Architectuur
-
Pooltype3P
-
CurveD
Capaciteit
-
Aantal modulen3
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-110 kA
-
Aandraaimoment bovenste klem2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading1 - 35 mm²
Installatie, montage
-
Nominaal aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefklem
-
360° montagepositie mogelijkJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-22
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Totaal vermogensverlies onder IN6,13 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Connectiviteit
-
Type connector/stekkerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte52,50 mm
-
Diepte70 mm
Downloads
-

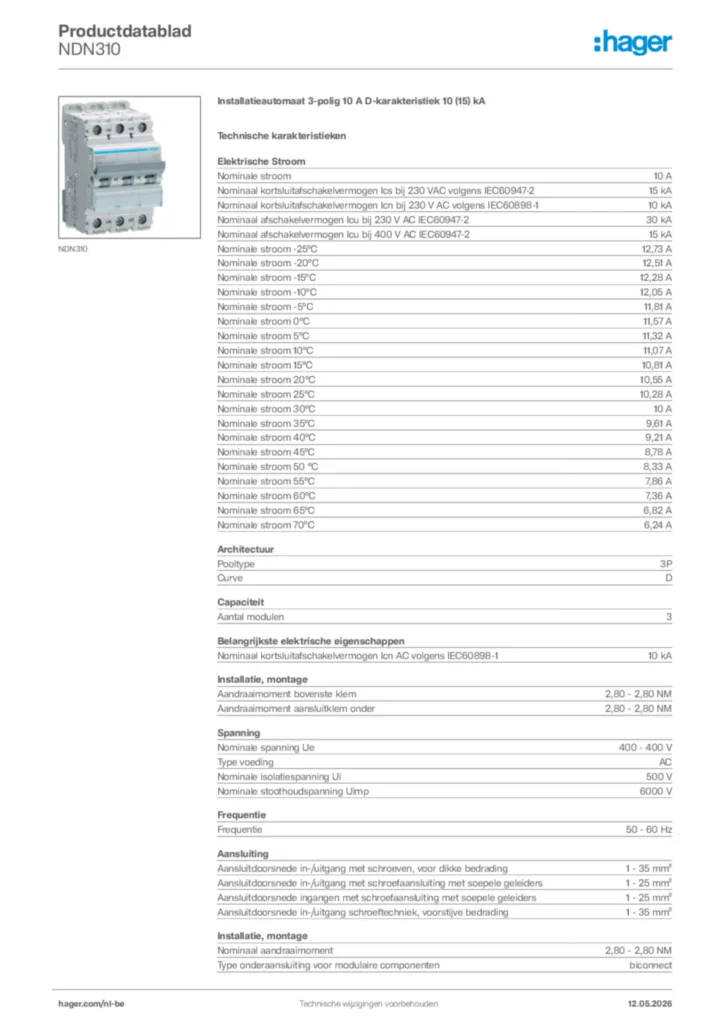

Product afbeelding
-
