Installatieautomaat 3-polig 1 A D-karakteristiek 10 (15) kA NDN301
EAN-nummer
3250614611698
Verpakking
4 Stukken
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Differentieelblok type A 2 producten beschikbaar
-
Differentieelblok type AC 1 producten beschikbaar
-
Differentieelblok type AC/A-selectief 1 producten beschikbaar
-
Hulpcontactblok 2 producten beschikbaar
-
Uitschakelspoel 2 producten beschikbaar
-
Bekijk meer 12 andere producten beschikbaar
Maak uw systeem compleet
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom1 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-215 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-110 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-215 kA
-
Nominale stroom -25°C1,41 A
-
Nominale stroom -20°C1,37 A
-
Nominale stroom -15°C1,34 A
-
Nominale stroom -10°C1,31 A
-
Nominale stroom -5°C1,27 A
-
Nominale stroom 0°C1,24 A
-
Nominale stroom 5°C1,20 A
-
Nominale stroom 10°C1,16 A
-
Nominale stroom 15°C1,13 A
-
Nominale stroom 20°C1,09 A
-
Nominale stroom 25°C1,04 A
-
Nominale stroom 30°C1 A
-
Nominale stroom 35°C0,95 A
-
Nominale stroom 40°C0,90 A
-
Nominale stroom 45°C0,84 A
-
Nominale stroom 50 °C0,78 A
-
Nominale stroom 55°C0,72 A
-
Nominale stroom 60°C0,65 A
-
Nominale stroom 65°C0,57 A
-
Nominale stroom 70°C0,48 A
Architectuur
-
Pooltype3P
-
CurveD
Capaciteit
-
Aantal modulen3
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-110 kA
-
Aandraaimoment bovenste klem2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading1 - 35 mm²
Installatie, montage
-
Nominaal aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefklem
-
360° montagepositie mogelijkJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-22
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Totaal vermogensverlies onder IN3,24 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Connectiviteit
-
Type connector/stekkerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte52,50 mm
-
Diepte70 mm
Downloads
-
Product afbeelding
-

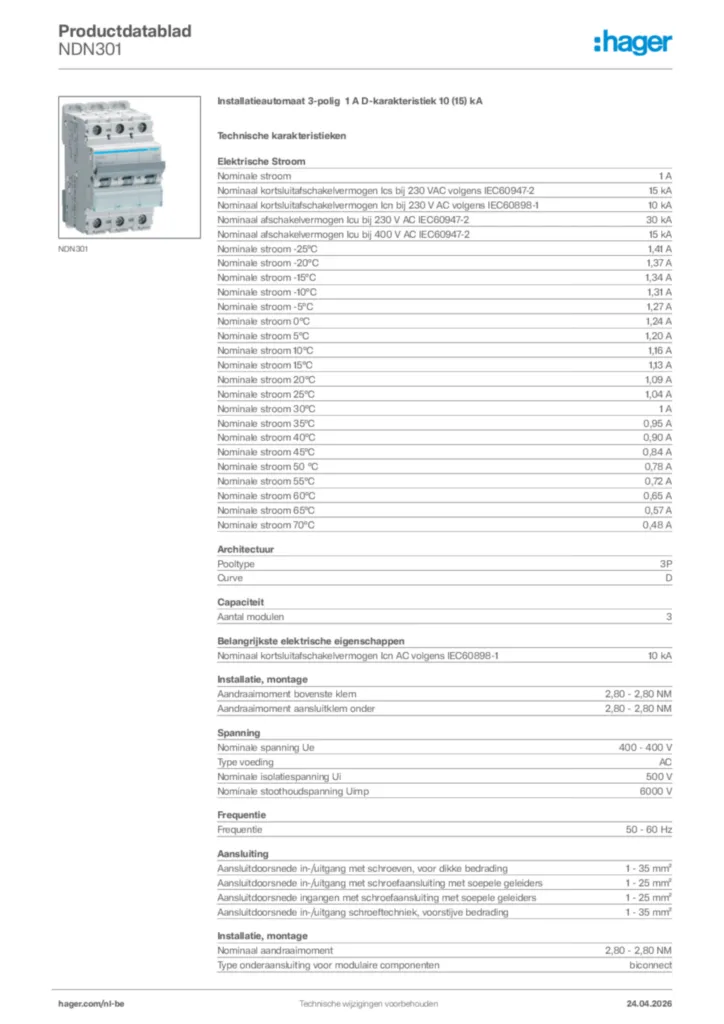

Productinformatie
