NCN125 - Installatieautomaat 1-polig 25 A C-karakteristiek 10 (15) kA

Modulaire apparatuur

Installatieautomaat 1-polig 25 A C-karakteristiek 10 (15) kA NCN125

Name: NCN125
Brand: Hager
SKU: NCN1253

EAN-nummer

3250614614644

Verpakking

12 Stukken

Vind verdeler

Toevoegen aan lijst

Toebehoren
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

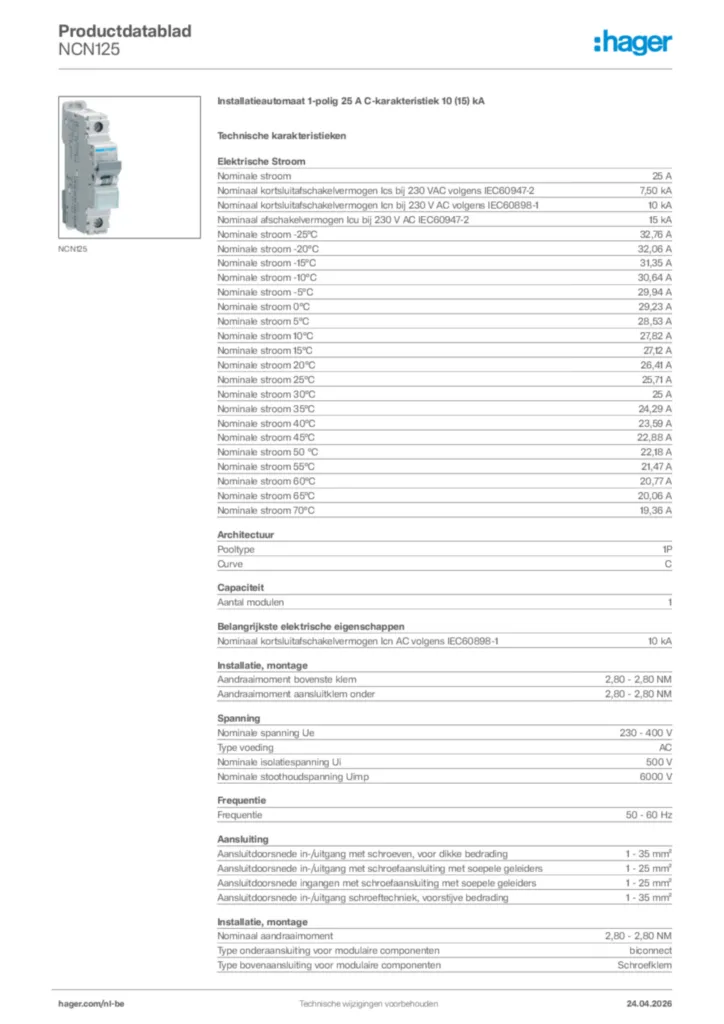

Download technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Toebehoren

Toebehoren 1 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Uitschakelspoel 2 producten beschikbaar
Onderspanningsspoel 2 producten beschikbaar
Onder- en overspanninguitschakelspoel 1 producten beschikbaar
Meer toebehoren 3 andere producten beschikbaar

Technische eigenschappen

Nominale stroom

25 A
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-2

7,50 kA
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-1

10 kA
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2

15 kA
Nominale stroom -25°C

32,76 A
Nominale stroom -20°C

32,06 A
Nominale stroom -15°C

31,35 A
Nominale stroom -10°C

30,64 A
Nominale stroom -5°C

29,94 A
Nominale stroom 0°C

29,23 A
Nominale stroom 5°C

28,53 A
Nominale stroom 10°C

27,82 A
Nominale stroom 15°C

27,12 A
Nominale stroom 20°C

26,41 A
Nominale stroom 25°C

25,71 A
Nominale stroom 30°C

25 A
Nominale stroom 35°C

24,29 A
Nominale stroom 40°C

23,59 A
Nominale stroom 45°C

22,88 A
Nominale stroom 50 °C

22,18 A
Nominale stroom 55°C

21,47 A
Nominale stroom 60°C

20,77 A
Nominale stroom 65°C

20,06 A
Nominale stroom 70°C

19,36 A

Pooltype

1P
Curve

C

Aantal modulen

1

Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-1

10 kA

Aandraaimoment bovenste klem

2,80 - 2,80 NM
Aandraaimoment aansluitklem onder

2,80 - 2,80 NM
Nominaal aandraaimoment

2,80 - 2,80 NM
Type onderaansluiting voor modulaire componenten

biconnect
Type bovenaansluiting voor modulaire componenten

Schroefklem
360° montagepositie mogelijk

Ja

Nominale spanning Ue

230 - 400 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

6000 V

Frequentie

50 - 60 Hz

Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading

1 - 35 mm²

Beschermingsgraad IP

IP20

Vervuilingsgraad volgens IEC60664/IEC60947-2

2
Stroombegrenzingsklasse I²t

3
Bedrijfstemperatuur

-25 - 70 °C

‌Totaal vermogensverlies onder IN

3,37 W

Elektrische levensduur in aantal cycli

4000
Maximale aantal mechanische schakelingen

20000

Type connector/stekker

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

83 mm
Breedte

17,50 mm
Diepte

70 mm
