NCN106 - Installatieautomaat 1-polig 6 A C-karakteristiek 10 (15) kA

Modulaire apparatuur

Installatieautomaat 1-polig 6 A C-karakteristiek 10 (15) kA NCN106

Name: NCN106
Brand: Hager
SKU: NCN1063

EAN-nummer

3250614614590

Verpakking

12 Stukken

Vind verdeler

Toevoegen aan lijst

Toebehoren
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

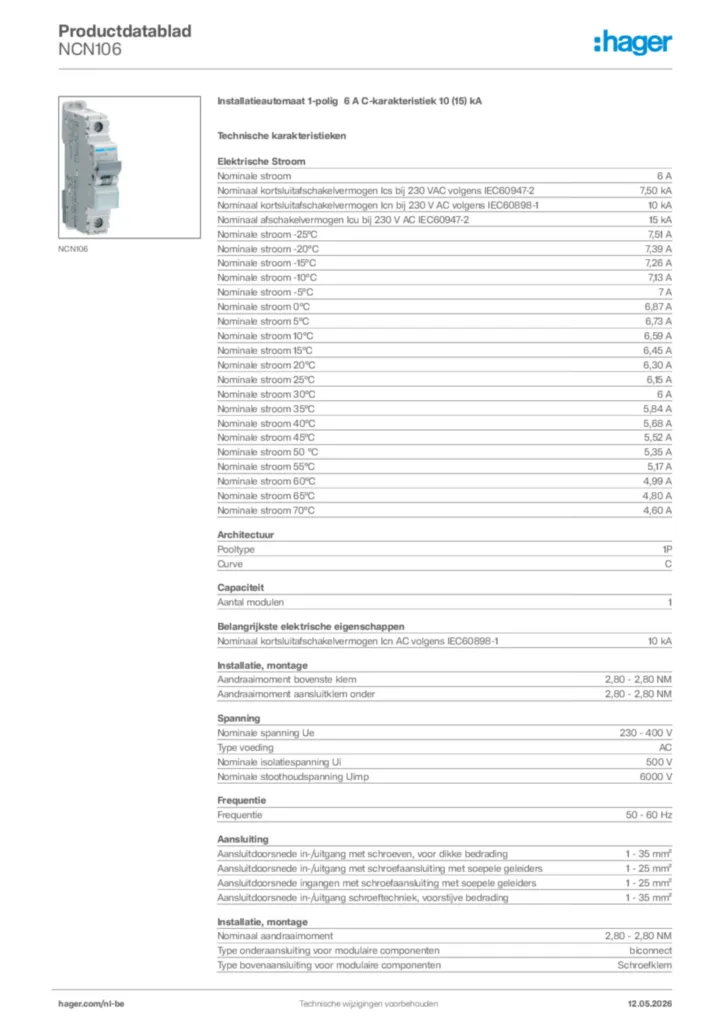

Download technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Toebehoren

Toebehoren 1 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Uitschakelspoel 2 producten beschikbaar
Onderspanningsspoel 2 producten beschikbaar
Onder- en overspanninguitschakelspoel 1 producten beschikbaar
Meer toebehoren 3 andere producten beschikbaar

Technische eigenschappen

Nominale stroom

6 A
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-2

7,50 kA
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-1

10 kA
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2

15 kA
Nominale stroom -25°C

7,51 A
Nominale stroom -20°C

7,39 A
Nominale stroom -15°C

7,26 A
Nominale stroom -10°C

7,13 A
Nominale stroom -5°C

7 A
Nominale stroom 0°C

6,87 A
Nominale stroom 5°C

6,73 A
Nominale stroom 10°C

6,59 A
Nominale stroom 15°C

6,45 A
Nominale stroom 20°C

6,30 A
Nominale stroom 25°C

6,15 A
Nominale stroom 30°C

6 A
Nominale stroom 35°C

5,84 A
Nominale stroom 40°C

5,68 A
Nominale stroom 45°C

5,52 A
Nominale stroom 50 °C

5,35 A
Nominale stroom 55°C

5,17 A
Nominale stroom 60°C

4,99 A
Nominale stroom 65°C

4,80 A
Nominale stroom 70°C

4,60 A

Pooltype

1P
Curve

C

Aantal modulen

1

Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-1

10 kA

Aandraaimoment bovenste klem

2,80 - 2,80 NM
Aandraaimoment aansluitklem onder

2,80 - 2,80 NM
Nominaal aandraaimoment

2,80 - 2,80 NM
Type onderaansluiting voor modulaire componenten

biconnect
Type bovenaansluiting voor modulaire componenten

Schroefklem
360° montagepositie mogelijk

Ja

Nominale spanning Ue

230 - 400 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

6000 V

Frequentie

50 - 60 Hz

Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading

1 - 35 mm²

Beschermingsgraad IP

IP20

Vervuilingsgraad volgens IEC60664/IEC60947-2

2
Stroombegrenzingsklasse I²t

3
Bedrijfstemperatuur

-25 - 70 °C

‌Totaal vermogensverlies onder IN

1,33 W

Elektrische levensduur in aantal cycli

4000
Maximale aantal mechanische schakelingen

20000

Type connector/stekker

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

83 mm
Breedte

17,50 mm
Diepte

70 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
