Installatieautomaat 3-polig 25 A B-karakteristiek 10 (15) kA NBN325
EAN-nummer
3250614614040
Verpakking
4 Stukken
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Differentieelblok type A 2 producten beschikbaar
-
Differentieelblok type AC 1 producten beschikbaar
-
Differentieelblok type AC/A-selectief 1 producten beschikbaar
-
Toebehoren 1 producten beschikbaar
-
Hulpcontactblok 2 producten beschikbaar
-
Bekijk meer 12 andere producten beschikbaar
Maak uw systeem compleet
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom25 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-215 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-110 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-215 kA
-
Nominale stroom -25°C32,08 A
-
Nominale stroom -20°C31,44 A
-
Nominale stroom -15°C30,79 A
-
Nominale stroom -10°C30,15 A
-
Nominale stroom -5°C29,51 A
-
Nominale stroom 0°C28,86 A
-
Nominale stroom 5°C28,22 A
-
Nominale stroom 10°C27,58 A
-
Nominale stroom 15°C26,93 A
-
Nominale stroom 20°C26,29 A
-
Nominale stroom 25°C25,64 A
-
Nominale stroom 30°C25 A
-
Nominale stroom 35°C24,36 A
-
Nominale stroom 40°C23,71 A
-
Nominale stroom 45°C23,07 A
-
Nominale stroom 50 °C22,43 A
-
Nominale stroom 55°C21,78 A
-
Nominale stroom 60°C21,14 A
-
Nominale stroom 65°C20,49 A
-
Nominale stroom 70°C19,85 A
Architectuur
-
Pooltype3P
-
CurveB
Capaciteit
-
Aantal modulen3
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-110 kA
-
Aandraaimoment bovenste klem2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading1 - 35 mm²
Installatie, montage
-
Nominaal aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefklem
-
360° montagepositie mogelijkJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-22
-
Stroombegrenzingsklasse I²t3
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Totaal vermogensverlies onder IN11 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Connectiviteit
-
Type connector/stekkerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte52,50 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-

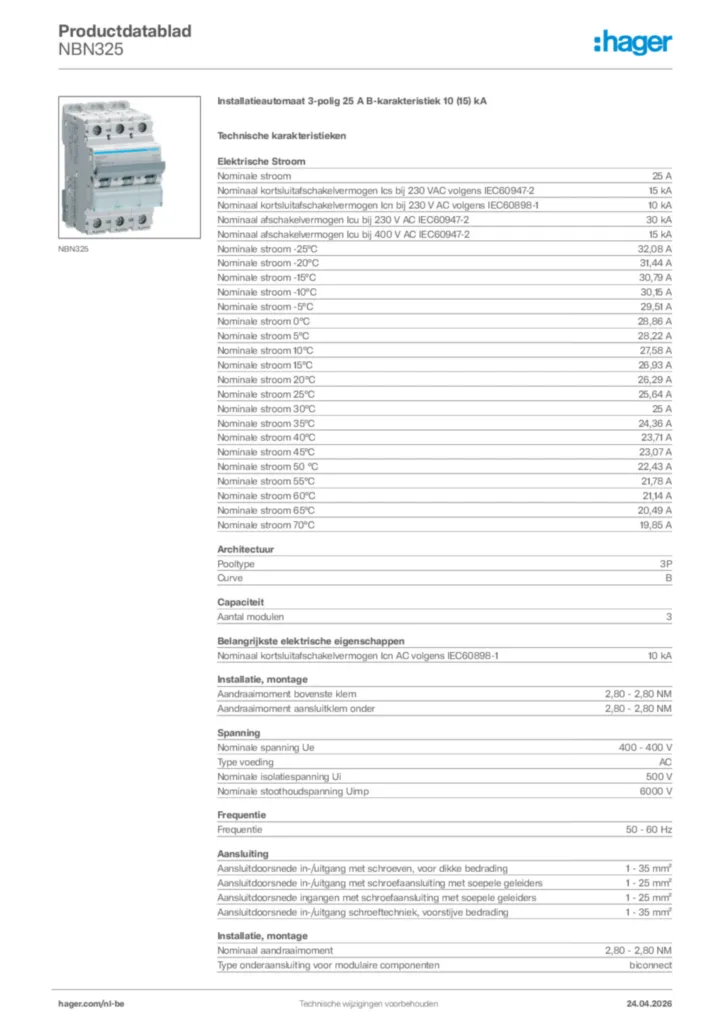

Product afbeelding
-
