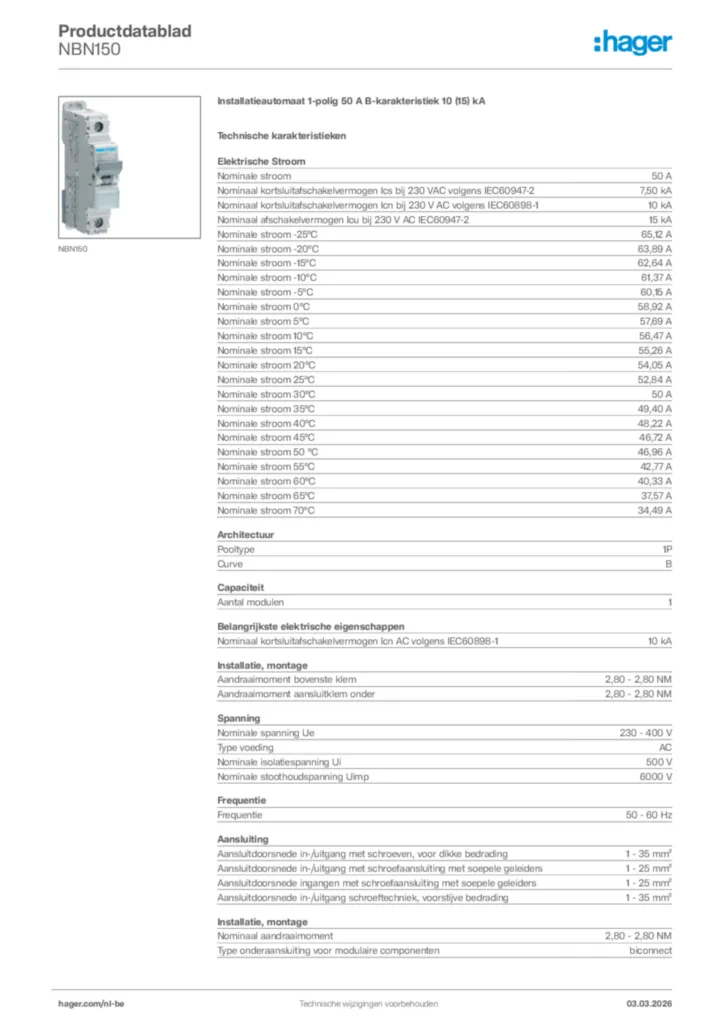

Installatieautomaat 1-polig 50 A B-karakteristiek 10 (15) kA NBN150

Name: NBN150
Brand: Hager
SKU: NBN1504

EAN-nummer

3250614613777

Verpakking

12 Stukken

Dit product is niet meer leverbaar. Voor meer informatie kun je contact met ons opnemen via: 02/529.47.11 of info@hager.be

Toebehoren
Technische eigenschappen
Milieudocumenten
Downloads

Technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Vergrendelingfuncties 1 producten beschikbaar
Afschermkap 1 producten beschikbaar
Toebehoren 1 producten beschikbaar
Onderspanningsspoel 1 producten beschikbaar
Uitschakelspoel 1 producten beschikbaar
Onder- en overspanninguitschakelspoel 1 producten beschikbaar

Technische eigenschappen

Nominale stroom

50 A
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-2

7,50 kA
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-1

10 kA
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2

15 kA
Nominale stroom -25°C

65,12 A
Nominale stroom -20°C

63,89 A
Nominale stroom -15°C

62,64 A
Nominale stroom -10°C

61,37 A
Nominale stroom -5°C

60,15 A
Nominale stroom 0°C

58,92 A
Nominale stroom 5°C

57,69 A
Nominale stroom 10°C

56,47 A
Nominale stroom 15°C

55,26 A
Nominale stroom 20°C

54,05 A
Nominale stroom 25°C

52,84 A
Nominale stroom 30°C

50 A
Nominale stroom 35°C

49,40 A
Nominale stroom 40°C

48,22 A
Nominale stroom 45°C

46,72 A
Nominale stroom 50 °C

46,96 A
Nominale stroom 55°C

42,77 A
Nominale stroom 60°C

40,33 A
Nominale stroom 65°C

37,57 A
Nominale stroom 70°C

34,49 A

Pooltype

1P
Curve

B

Aantal modulen

1

Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-1

10 kA

Aandraaimoment bovenste klem

2,80 - 2,80 NM
Aandraaimoment aansluitklem onder

2,80 - 2,80 NM
Nominaal aandraaimoment

2,80 - 2,80 NM
Type onderaansluiting voor modulaire componenten

biconnect
Type bovenaansluiting voor modulaire componenten

Schroefklem
360° montagepositie mogelijk

Ja

Nominale spanning Ue

230 - 400 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

6000 V

Frequentie

50 - 60 Hz

Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading

1 - 35 mm²

AT_GridDistance

60 mm

Beschermingsgraad IP

IP20

Vervuilingsgraad volgens IEC60664/IEC60947-2

2
Stroombegrenzingsklasse I²t

3
Bedrijfstemperatuur

-25 - 70 °C

‌Totaal vermogensverlies onder IN

4,70 W

Elektrische levensduur in aantal cycli

4000
Maximale aantal mechanische schakelingen

20000

Type connector/stekker

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

83 mm
Breedte

17,50 mm
Diepte

70 mm
