Installatieautomaat 1-polig 25 A B-karakteristiek 10 kA NBN125

EAN-nummer

3250614613746

Verpakking

12 Stukken

Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid

Toebehoren
Technische eigenschappen
Downloads

Technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Vergrendelingfuncties 1 producten beschikbaar
Afschermkap 1 producten beschikbaar
Toebehoren 1 producten beschikbaar
Onderspanningsspoel 1 producten beschikbaar
Uitschakelspoel 1 producten beschikbaar
Onder- en overspanninguitschakelspoel 1 producten beschikbaar

Technische eigenschappen

Nominale stroom

25 A
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-2

7,50 kA
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-1

10 kA
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2

15 kA
Nominale stroom -25°C

31,41 A
Nominale stroom -20°C

30,89 A
Nominale stroom -15°C

30,35 A
Nominale stroom -10°C

29,80 A
Nominale stroom -5°C

29,24 A
Nominale stroom 0°C

28,68 A
Nominale stroom 5°C

28,10 A
Nominale stroom 10°C

27,51 A
Nominale stroom 15°C

26,90 A
Nominale stroom 20°C

26,28 A
Nominale stroom 25°C

25,65 A
Nominale stroom 30°C

25 A
Nominale stroom 35°C

24,33 A
Nominale stroom 40°C

23,65 A
Nominale stroom 45°C

22,94 A
Nominale stroom 50 °C

22,21 A
Nominale stroom 55°C

21,46 A
Nominale stroom 60°C

20,68 A
Nominale stroom 65°C

19,87 A
Nominale stroom 70°C

19,02 A

Pooltype

1P
Curve

B

Aantal modulen

1

Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-1

10 kA

Aandraaimoment bovenste klem

2,80 - 2,80 NM
Aandraaimoment aansluitklem onder

2,80 - 2,80 NM
Nominaal aandraaimoment

2,80 - 2,80 NM
Type onderaansluiting voor modulaire componenten

biconnect
Type bovenaansluiting voor modulaire componenten

Schroefklem

Nominale spanning Ue

230 - 400 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

6000 V

Frequentie

50 - 60 Hz

Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading

1 - 35 mm²
Doorsnede soepele geleider

1 - 25 mm²
Doorsnede stijve geleider

1 - 35 mm²

Beschermingsgraad IP

IP20
Rasterafstand

60 mm

Vervuilingsgraad volgens IEC60664/IEC60947-2

2
Stroombegrenzingsklasse I²t

3
Vochtbestendigheid

Voor alle klimaten
Bedrijfstemperatuur

-25 - 70 °C

‌Totaal vermogensverlies onder IN

3,37 W

Elektrische levensduur in aantal cycli

4000
Maximale aantal mechanische schakelingen

20000

Type connector/stekker

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

83 mm
Breedte

17,50 mm
Diepte

70 mm

Downloads

Product afbeelding

Afbeelding NBN125

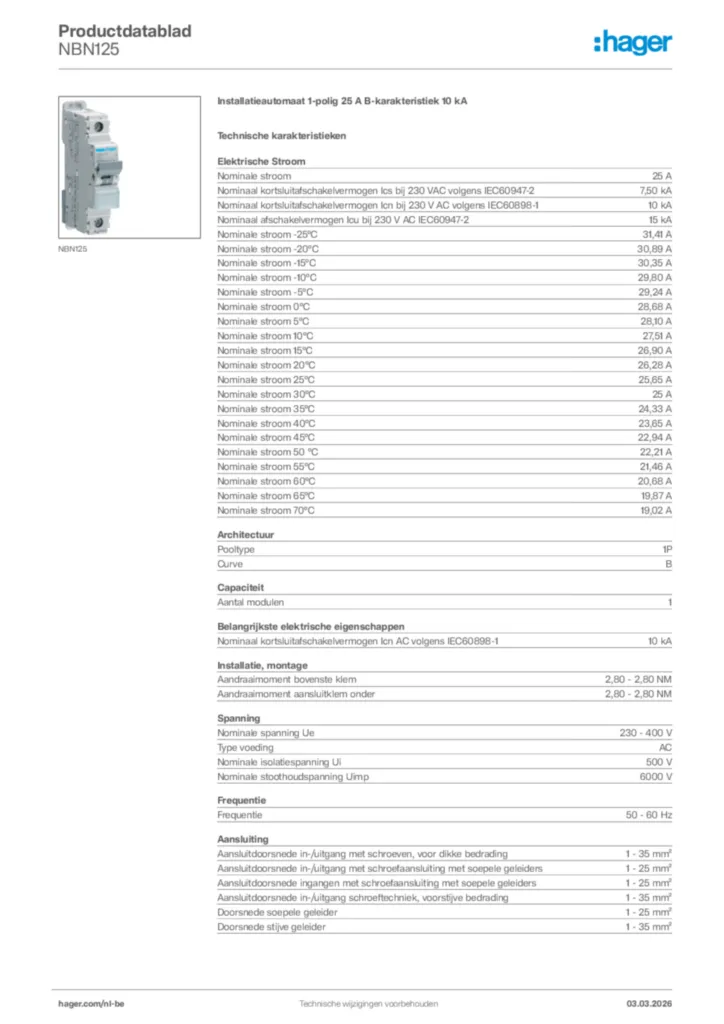

Product datasheet

Hager Productdatablad NBN125

Installatieautomaat 1-polig 25 A B-karakteristiek 10 kA

PDF
Productinformatie

Productinformatie nl-NL 2024-02-28

PDF

1,60 MB
Conformiteitsverklaring

EU Declaration of Conformity

Conformiteitsverklaring en-GB 2024-10-02

PDF

650,27 kB

UKCA Declaration of Conformity

Conformiteitsverklaring en-GB 2024-10-02

PDF

653,93 kB

Meer documentatie
