Modulaire apparatuur

Installatieautomaat 1-polig 20 A B-karakteristiek 10 (15) kA NBN120

EAN-nummer

3250614613739

Verpakking

12 Stukken

Bijpassende producten
Technische eigenschappen
Downloads
Meer producten

Download technische eigenschappen

Maak uw systeem compleet

Optionele accesoires

Toebehoren 1 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Uitschakelspoel 2 producten beschikbaar
Onderspanningsspoel 2 producten beschikbaar
Onder- en overspanninguitschakelspoel 1 producten beschikbaar
Bekijk meer 3 andere producten beschikbaar

Technische eigenschappen

Nominale stroom

20 A
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-2

7,50 kA
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-1

10 kA
Nominale stroom -25°C

25,08 A
Nominale stroom -20°C

24,66 A
Nominale stroom -15°C

24,24 A
Nominale stroom -10°C

23,80 A
Nominale stroom -5°C

23,36 A
Nominale stroom 0°C

22,91 A
Nominale stroom 5°C

22,45 A
Nominale stroom 10°C

21,98 A
Nominale stroom 15°C

21,51 A
Nominale stroom 20°C

21,02 A
Nominale stroom 25°C

20,51 A
Nominale stroom 30°C

20 A
Nominale stroom 35°C

19,47 A
Nominale stroom 40°C

18,93 A
Nominale stroom 45°C

18,37 A
Nominale stroom 50 °C

17,80 A
Nominale stroom 55°C

17,20 A
Nominale stroom 60°C

16,58 A
Nominale stroom 65°C

15,94 A
Nominale stroom 70°C

15,28 A

Pooltype

1P
Curve

B

Aantal modulen

1

Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-1

10 kA
Aandraaimoment bovenste klem

2,80 - 2,80 NM
Aandraaimoment aansluitklem onder

2,80 - 2,80 NM

Nominale spanning Ue

230 - 400 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

6000 V

Frequentie

50 - 60 Hz

Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading

1 - 35 mm²

Nominaal aandraaimoment

2,80 - 2,80 NM
Type onderaansluiting voor modulaire componenten

biconnect
Type bovenaansluiting voor modulaire componenten

Schroefklem
360° montagepositie mogelijk

Ja

Beschermingsgraad IP

IP20

Vervuilingsgraad volgens IEC60664/IEC60947-2

2
Stroombegrenzingsklasse I²t

3
Bedrijfstemperatuur

-25 - 70 °C

‌Totaal vermogensverlies onder IN

2,56 W

Elektrische levensduur in aantal cycli

4000
Maximale aantal mechanische schakelingen

20000

Type connector/stekker

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

83 mm
Breedte

17,50 mm
Diepte

70 mm

Downloads

Product afbeelding

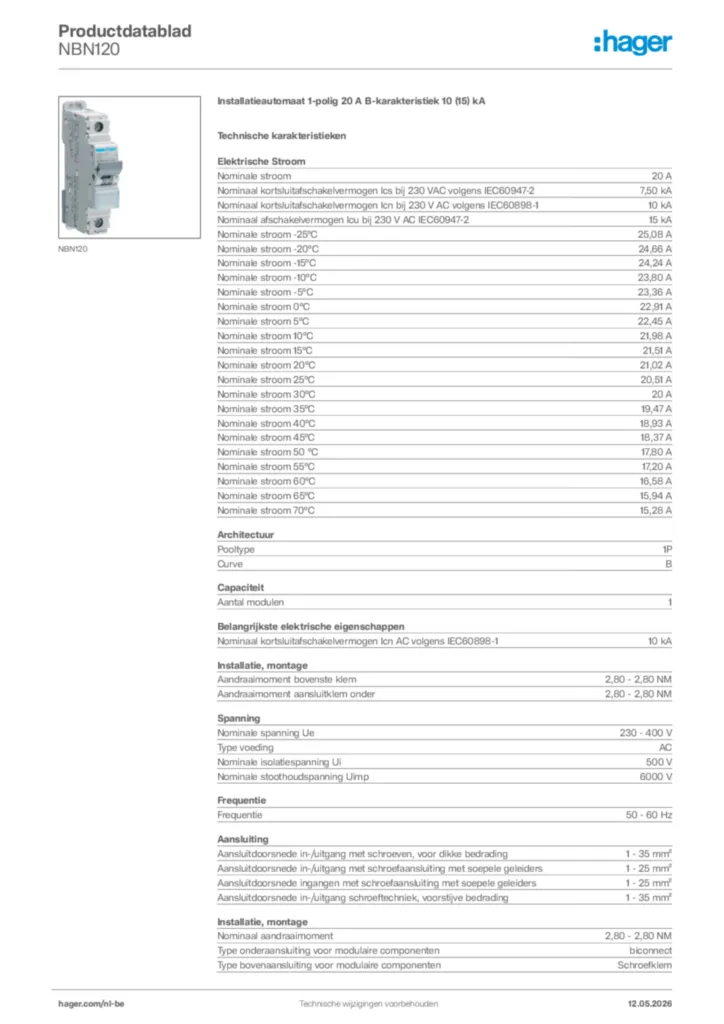

Afbeelding NBN120
