Installatieautomaat 1-polig 16 A B-karakteristiek 10 (15) kA NBN116
EAN-nummer
3250614613722
Verpakking
12 Stukken
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Toebehoren 1 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Uitschakelspoel 2 producten beschikbaar -
Onderspanningsspoel 2 producten beschikbaar -
Onder- en overspanninguitschakelspoel 1 producten beschikbaar -
Bekijk meer 3 andere producten beschikbaar
Maak uw systeem compleet
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom16 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-27,50 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-110 kA
-
Nominale stroom -25°C20,49 A
-
Nominale stroom -20°C20,12 A
-
Nominale stroom -15°C19,75 A
-
Nominale stroom -10°C19,37 A
-
Nominale stroom -5°C18,98 A
-
Nominale stroom 0°C18,58 A
-
Nominale stroom 5°C18,18 A
-
Nominale stroom 10°C17,76 A
-
Nominale stroom 15°C17,34 A
-
Nominale stroom 20°C16,90 A
-
Nominale stroom 25°C16,46 A
-
Nominale stroom 30°C16 A
-
Nominale stroom 35°C15,53 A
-
Nominale stroom 40°C15,04 A
-
Nominale stroom 45°C14,54 A
-
Nominale stroom 50 °C14,02 A
-
Nominale stroom 55°C13,48 A
-
Nominale stroom 60°C12,91 A
-
Nominale stroom 65°C12,32 A
-
Nominale stroom 70°C11,70 A
Architectuur
-
Pooltype1P
-
CurveB
Capaciteit
-
Aantal modulen1
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-110 kA
-
Aandraaimoment bovenste klem2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
Spanning
-
Nominale spanning Ue230 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading1 - 35 mm²
Installatie, montage
-
Nominaal aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefklem
-
360° montagepositie mogelijkJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-22
-
Stroombegrenzingsklasse I²t3
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Totaal vermogensverlies onder IN2,62 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Connectiviteit
-
Type connector/stekkerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte17,50 mm
-
Diepte70 mm
Downloads
-
Product afbeelding
-

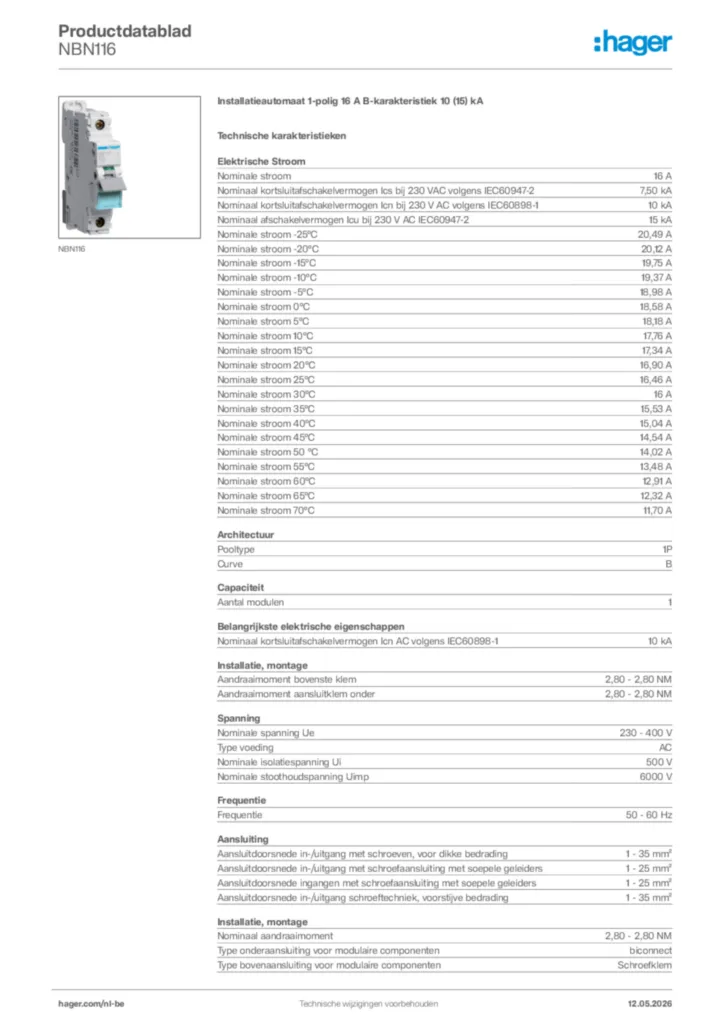

Productinformatie
