Automaat 6kA - C - 1P - 32A - 1MOD. MCA132
EAN-nummer
3250614346521
Verpakking
12 Stukken
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Vergrendelingfuncties 1 producten beschikbaar -
Afschermkap 1 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Onderspanningsspoel 1 producten beschikbaar -
Uitschakelspoel 1 producten beschikbaar -
Onder- en overspanninguitschakelspoel 1 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom32 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-27,50 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-16 kA
-
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-210 kA
Architectuur
-
Pooltype1P
-
CurveC
Capaciteit
-
Aantal modulen1
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-16 kA
Installatie, montage
-
Aandraaimoment bovenste klem2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
-
Nominaal aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefklem
-
360° montagepositie mogelijkJa
Spanning
-
Nominale spanning Ue240 - 415 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading1 - 35 mm²
-
Doorsnede soepele geleider1 - 25 mm²
-
Doorsnede stijve geleider1 - 35 mm²
Veiligheid
-
Beschermingsgraad IPIP20
-
Rasterafstand60 mm
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-23
-
Stroombegrenzingsklasse I²t3
-
VochtbestendigheidVoor alle klimaten
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Totaal vermogensverlies onder IN3,65 W
Connectiviteit
-
Type connector/stekkerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte17,50 mm
-
Diepte70 mm
Downloads
-
Product afbeelding
-

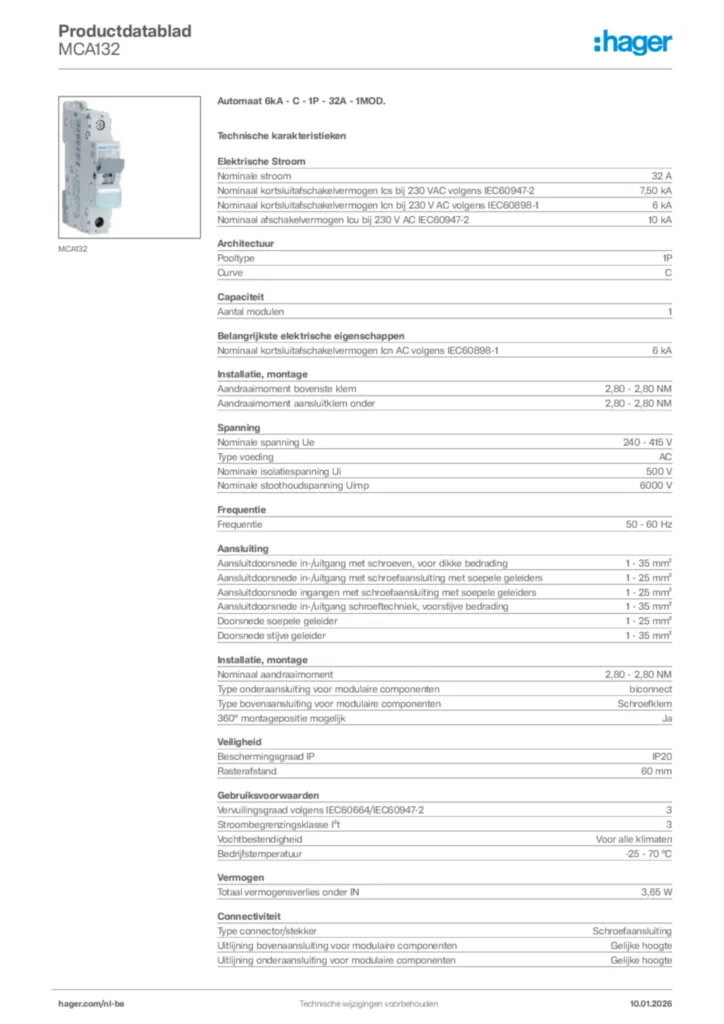

Product datasheet
