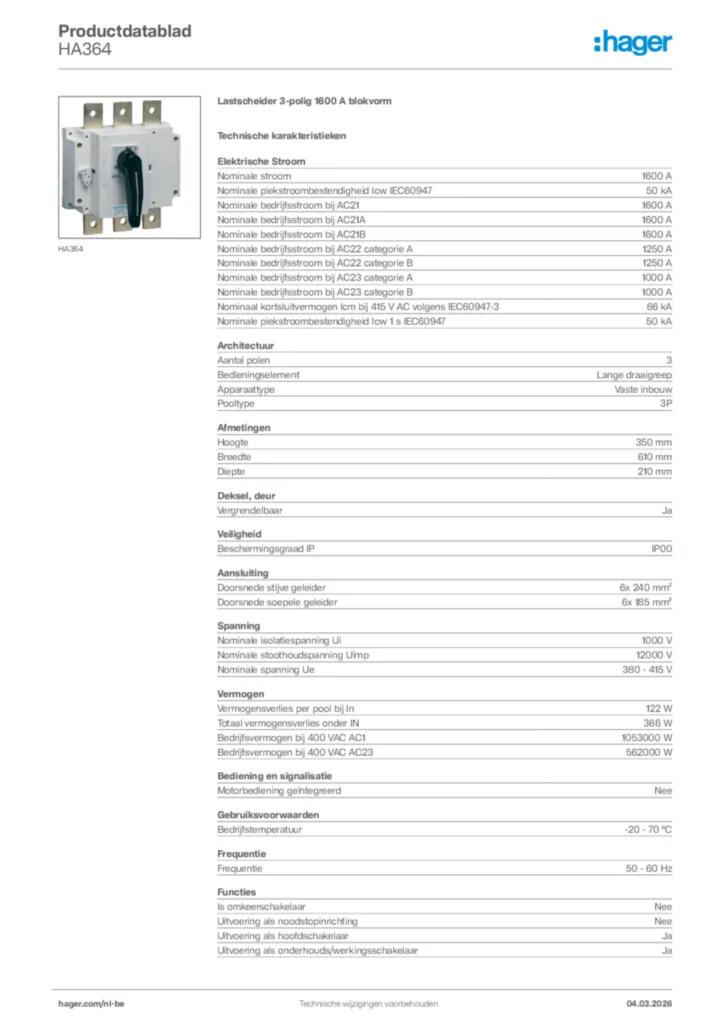

Lastscheider 3-polig 1600 A blokvorm HA364
EAN-nummer
3250613119690
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Hulpcontact 1 producten beschikbaar -
Draaibediening 1 producten beschikbaar -
Schakelaaras 2 producten beschikbaar -
Afschermkap 1 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom1600 A
-
Nominale piekstroombestendigheid Icw IEC6094750 kA
-
Nominale bedrijfsstroom bij AC211600 A
-
Nominale bedrijfsstroom bij AC21A1600 A
-
Nominale bedrijfsstroom bij AC21B1600 A
-
Nominale bedrijfsstroom bij AC22 categorie A1250 A
-
Nominale bedrijfsstroom bij AC22 categorie B1250 A
-
Nominale bedrijfsstroom bij AC23 categorie A1000 A
-
Nominale bedrijfsstroom bij AC23 categorie B1000 A
-
Nominaal kortsluitvermogen Icm bij 415 V AC volgens IEC60947-366 kA
-
Nominale piekstroombestendigheid Icw 1 s IEC6094750 kA
Architectuur
-
Aantal polen3
-
BedieningselementLange draaigreep
-
ApparaattypeVaste inbouw
-
Pooltype3P
Afmetingen
-
Hoogte350 mm
-
Breedte610 mm
-
Diepte210 mm
Deksel, deur
-
VergrendelbaarJa
Veiligheid
-
Beschermingsgraad IPIP00
Aansluiting
-
Doorsnede stijve geleider6x 240 mm²
-
Doorsnede soepele geleider6x 185 mm²
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12000 V
-
Nominale spanning Ue380 - 415 V
Vermogen
-
Vermogensverlies per pool bij In122 W
-
Totaal vermogensverlies onder IN366 W
-
Bedrijfsvermogen bij 400 VAC AC11053000 W
-
Bedrijfsvermogen bij 400 VAC AC23562000 W
Bediening en signalisatie
-
Motorbediening geïntegreerdNee
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
Frequentie
-
Frequentie50 - 60 Hz
Functies
-
Is omkeerschakelaarNee
-
Uitvoering als noodstopinrichtingNee
-
Uitvoering als hoofdschakelaarJa
-
Uitvoering als onderhouds/werkingsschakelaarJa
-
Uitvoering als veiligheidsschakelaarJa
-
Uitvoering als lastscheiderJa
Uitrusting
-
Motorbediening optioneelNee
-
Aantal hulpcontacten als wisselcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal hulpcontacten als maakcontact0
Installatie, montage
-
Nominaal aandraaimoment40 - 45 NM
